Czy wiesz, jak zwiększyć efektywność linii produkcyjnej bez kupowania nowych maszyn? Formy wtryskowe wielogniazdowe to klucz do tego. Pozwalają one na produkcję więcej detali w tym samym czasie.
Przedsiębiorcy i menedżerowie produkcji szukają konkretnych rozwiązań. Ile gniazd wybrać? Jakie są rzeczywiste oszczędności? Czy znajdziesz coś, co pasuje do Twojej sytuacji?
W tym artykule znajdziesz odpowiedzi na te pytania. Opieramy się na naszym doświadczeniu w branży. Pokażemy Ci praktyczne wskazówki z rzeczywistych wdrożeń. Znajdziesz tu porównania, wyliczenia i rekomendacje, które możesz zastosować w swojej firmie.
Optymalizacja procesu wtryskowego zwiększa konkurencyjność. Pokażemy Ci, jak to zrobić skutecznie i opłacalnie.
Najważniejsze informacje
- Formy wielogniazdowe pozwalają produkować kilka elementów jednocześnie, znacząco zwiększając wydajność produkcji
- Wybór odpowiedniej liczby gniazd zależy od specyfiki detalu, nakładu produkcyjnego i budżetu inwestycyjnego
- Realne oszczędności obejmują redukcję czasu cyklu, niższe koszty energii i mniejsze zużycie materiału na jednostkę
- Praktyczne wdrożenia pokazują, że zwrot z inwestycji może nastąpić już po kilku miesiącach intensywnej produkcji
- Artykuł zawiera konkretne porównania i wyliczenia oparte na rzeczywistych przypadkach z branży
- Znajdziesz tu rekomendacje techniczne dostosowane do różnych scenariuszy produkcyjnych
TL;DR – Najważniejsze informacje o formach wielogniazdowych
Chcesz szybko poznać kluczowe informacje o formach wielogniazdowych? Ten rozdział jest dla Ciebie. Tutaj znajdziesz najważniejsze ustalenia i wnioski. Pomogą one Ci podjąć świadomą decyzję inwestycyjną już teraz.
Czym są formy wielogniazdowe? To specjalistyczne narzędzia wtryskowe. Produkują od 2 do 16 identycznych elementów w jednym cyklu. Zwiększają wydajność od 100% do nawet 1500% w porównaniu z formami jednogniazdowymi.
Główne typy i ich zastosowanie:
- Formy 2-gniazdowe – idealne dla małych serii (10 000-50 000 sztuk rocznie), niższy koszt wejścia (15 000-35 000 zł), łatwiejsza konserwacja
- Formy 4-gniazdowe – optymalne dla średnich serii (50 000-200 000 sztuk), najlepszy balans kosztu i wydajności, koszt 35 000-70 000 zł
- Formy 8-gniazdowe – dla dużych wolumenów (200 000-500 000 sztuk), wymaga zaawansowanej optymalizacji wtrysku, inwestycja 70 000-150 000 zł
- Formy 16-gniazdowe i więcej – tylko dla masowej produkcji (powyżej 500 000 sztuk), koszt przekracza 150 000 zł, wymaga profesjonalnego zarządzania procesem
Kluczowe korzyści finansowe: Redukcja kosztu jednostkowego od 30% do 60%. Skrócenie czasu realizacji zamówień o 50-80%. Poprawa ROI form wtryskowych już po 6-18 miesiącach przy odpowiednim wolumenie produkcji.
Najważniejsze kryteria wyboru to wielkość serii, dostępny budżet i wymagania jakościowe. Nie zapominajmy o kosztach konserwacji, które rosną proporcjonalnie do liczby gniazd.
Typowe błędy do uniknięcia: Przeszacowanie potrzeb produkcyjnych (wybór 8 gniazd zamiast 4). Niedoszacowanie wymagań technicznych układu chłodzenia. Oszczędzanie na materiale formy, co prowadzi do wcześniejszego zużycia. My zalecamy zawsze analizować rzeczywiste dane produkcyjne przed decyzją.
Wskaźniki ROI dla typowych scenariuszy pokazują, że optymalizacja wtrysku w formach wielogniazdowych zwraca się najszybciej przy średnich i dużych seriach. Dla produkcji 100 000 sztuk rocznie forma 4-gniazdowa osiąga zwrot w 12 miesięcy. Podczas gdy 8-gniazdowa wymaga co najmniej 200 000 sztuk dla podobnego efektu.
Nasz praktyczny wniosek? Rozpocznij od analizy rocznego zapotrzebowania, budżetu i wymagań jakościowych. Dopiero wtedy wybierz konfigurację, która realnie odpowiada Twoim potrzebom, a nie teoretycznym możliwościom maksymalizacji produkcji.
Czym są formy wielogniazdowe i dlaczego rewolucjonizują produkcję
Wyobraź sobie, że możesz produkować osiem identycznych elementów w tym samym czasie, co dotychczas jeden. To rewolucja w produkcji, którą przynoszą formy wielogniazdowe. Te zaawansowane narzędzia zwiększają wydajność produkcji bez potrzeby inwestowania w nowe maszyny. Dzięki formom wtryskowym wielogniazdowym możesz wytwarzać więcej, szybciej i taniej, co daje konkurencyjną przewagę.
W tej sekcji pokażemy, jak działają te narzędzia i dlaczego firmy je chętnie wdrażają. Poznasz ich zastosowania w różnych branżach i korzyści dla Twojej firmy.
Podstawy technologii i mechanizm działania
Formy wielogniazdowe to specjalistyczne narzędzia wtryskowe z dwoma lub więcej identycznych gniazd. Każde gniazdo ma ten sam kształt i wymiary, co pozwala na jednoczesne formowanie wielu detali.
Proces rozpoczyna się od wtryskiwania stopionego tworzywa pod wysokim ciśnieniem. Materiał przepływa przez kanały dystrybucyjne do wszystkich gniazd. Kluczem jest równomierne wypełnienie gniazd, co zapewnia identyczne detale.
Po wypełnieniu gniazd następuje chłodzenie, podczas którego tworzywo krzepnie. Gdy chłodzenie się zakończy, forma otwiera się i wydobywa gotowe detale. Cały cykl trwa od kilkunastu sekund do kilku minut.
Branże czerpią największe korzyści z tej technologii
Przemysł motoryzacyjny jest liderem w wykorzystaniu form wielogniazdowych. Producenci samochodów używają ich do tworzenia małych elementów wyposażenia wnętrz. Te detale są potrzebne w ogromnych ilościach.
Branża opakowaniowa również korzysta z wydajności produkcji oferowanej przez wielogniazdowe rozwiązania. Zakrętki do butelek, pojemniki kosmetyczne i inne elementy opakowań są produkowane w milionowych seriach.
Przemysł elektroniczny wykorzystuje formy wtryskowe wielogniazdowe przy produkcji obudów urządzeń. W tej branży liczy się nie tylko wydajność, ale również precyzja. Sektor medyczny używa tej technologii do tworzenia narzędzi chirurgicznych i sprzętu diagnostycznego.
AGD, zabawki, artykuły gospodarstwa domowego i elektronarzędzia to tylko niektóre z branż korzystających z tej technologii. Wszystkie one potrzebują produkcji małych detali w dużych seriach.
Realne zyski dla Twojego przedsiębiorstwa
Najważniejszą korzyścią jest dramatyczne zwiększenie produktywności. Forma ośmiogniazdowa pozwala wytwarzać osiem razy więcej detali w tym samym czasie. To zwiększa wydajność nawet o 400-700% w porównaniu z tradycyjnymi rozwiązaniami.
Obniżenie kosztu jednostkowego to kolejna zaleta. Rozłożenie kosztów operacyjnych na większą liczbę wyprodukowanych elementów zmniejsza cenę pojedynczego detalu. To może oznaczać różnicę między rentownością a stratą w konkurencyjnych przetargach.
Lepsze wykorzystanie czasu maszyny pozwala na szybszą realizację zamówień. Zamiast czekać tygodnie na wyprodukowanie serii, możesz dostarczyć zamówienie w dniu. To przewaga, którą docenią Twoi klienci.
Zwiększona wydajność produkcji oznacza możliwość obsługi większej liczby projektów jednocześnie. Nie musisz inwestować w dodatkowe wtryskarki. Jedna maszyna z odpowiednią formą wielogniazdową może zastąpić kilka standardowych linii produkcyjnych.
Wszystkie te korzyści składają się na lepszą pozycję konkurencyjną Twojej firmy. Możesz oferować niższe ceny przy zachowaniu marży, realizować zamówienia szybciej niż konkurencja i elastycznie reagować na zmieniające się potrzeby rynku. To inwestycja, która zwraca się wielokrotnie.
Rodzaje form wielogniazdowych – kompleksowe porównanie rozwiązań
Formy wielogniazdowe mają różne konfiguracje. Każda z nich odpowiada na inne potrzeby produkcyjne i budżetowe. Wybór liczby gniazd jest kluczowy dla efektywności procesu.
Przyjrzyjmy się poszczególnym wariantom. Sprawdźmy, kiedy każdy z nich jest najlepszy.
Zrozumienie różnic między konfiguracjami pomoże uniknąć kosztownych błędów. Każde rozwiązanie ma swoje mocne strony i ograniczenia.
Kiedy formy dwugniazdowe to najlepsza opcja
Formy dwugniazdowe to dobry start w produkcji wielogniazdowej. Idealne dla średnich seri od 50 do 200 tysięcy sztuk rocznie.
Ten typ polecamy w kilku sytuacjach:
- Produkcja większych detali, które wymagają dużej maszyny wtryskowej
- Ograniczony budżet inwestycyjny przy zwiększonej wydajności
- Testowanie rynku przed większą inwestycją w formy o wyższej liczbie gniazd
- Produkty o skomplikowanej geometrii, gdzie balansowanie większej liczby gniazd byłoby zbyt trudne
Formy dwugniazdowe podwoją wydajność w porównaniu do formy jednoogniazdowej. Kosztują 60-80% więcej niż forma jednoogniazdowa, ale dają dobry zwrot z inwestycji.
Dodatkową zaletą jest łatwiejsza konserwacja i prostsze balansowanie procesu. Mniejsza liczba gniazd oznacza też mniejsze wymagania dotyczące siły zamykania maszyny.
Złoty środek – dlaczego czterogniazda dominują w produkcji
Formy czterogniazdowe to najpopularniejsze rozwiązanie w przemyśle tworzyw sztucznych. Oferują idealną równowagę między wydajnością, kosztem a łatwością zarządzania procesem produkcyjnym.
To rozwiązanie sprawdza się doskonale w seriach od 200 do 500 tysięcy sztuk rocznie. Formy czterogniazdowe pozwalają osiągnąć znaczną skalę produkcji bez nadmiernego komplikowania procesu.
Kluczowe zalety tej konfiguracji obejmują:
- Doskonałe balansowanie przepływu materiału bez specjalistycznych systemów
- Umiarkowane wymagania dotyczące siły zamykania maszyny wtryskowej
- Łatwiejsza konserwacja w porównaniu z formami o większej liczbie gniazd
- Optymalna relacja kosztów początkowych do wydajności produkcyjnej
Koszt formy czterogniazdowej wynosi zwykle 2,5-3 razy więcej niż forma jednoogniazdowa. Może się to wydawać wysoką kwotą, ale pamiętajmy, że forma ośmiogniazdowa kosztuje już 5-6 razy więcej.
W praktyce oznacza to, że formy czterogniazdowe dają nam czterokrotny wzrost wydajności przy tylko trzykrotnym wzroście kosztów. To sprawia, że są one pierwszym wyborem dla większości projektów produkcyjnych.

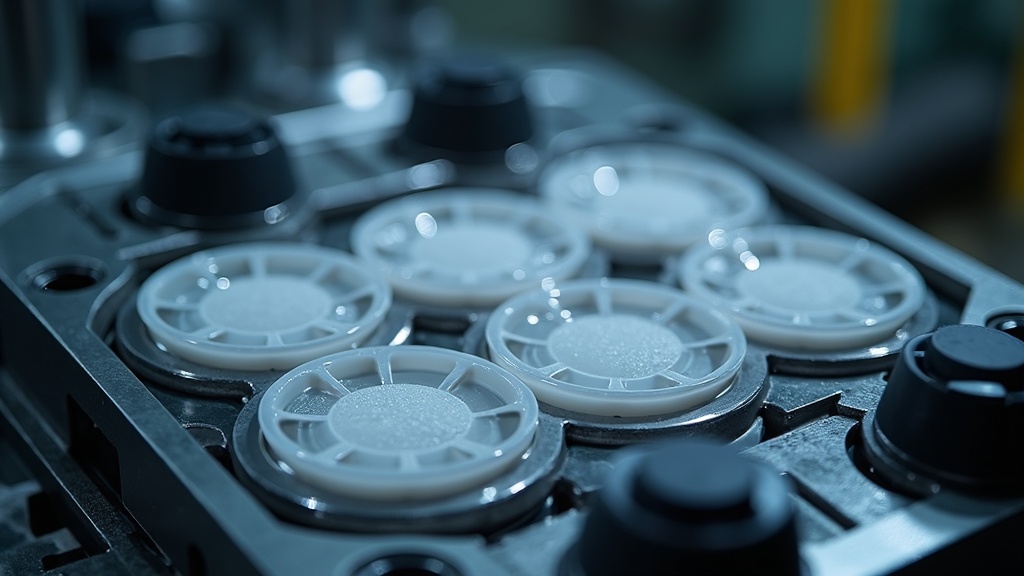

Produkcja masowa – kiedy warto postawić na osiem gniazd i więcej
Formy 8-gniazdowe oraz konfiguracje o jeszcze większej liczbie gniazd (12, 16, czy nawet 32) to rozwiązania dedykowane produkcji na naprawdę dużą skalę. Sprawdzają się w seriach przekraczających 500 tysięcy sztuk rocznie, gdzie każda sekunda cyklu przekłada się na wymierny zysk ekonomiczny.
Formy o wysokiej liczbie gniazd oferują najniższy możliwy koszt jednostkowy. W produkcji masowej to właśnie one zapewniają największą konkurencyjność cenową.
Jednak warto znać również wyzwania techniczne, które się z nimi wiążą:
- Wymagają precyzyjnego wykonania i starannego balansowania wszystkich kanałów wtryskowych
- Potrzebują większych maszyn wtryskowych o wysokiej sile zamykania
- Równomierne wypełnienie wszystkich gniazd jest trudniejsze do osiągnięcia
- Konserwacja jest bardziej skomplikowana i czasochłonna
- Wyższe wymagania dotyczące jakości materiału konstrukcyjnego formy
Formy 8-gniazdowe wymagają często zastosowania systemów gorącokanałowych dla zachowania optymalnej efektywności. System zimnokanałowy w tak dużych konfiguracjach generowałby zbyt dużo odpadów materiałowych.
Inwestycja w formy o tak dużej liczbie gniazd ma sens ekonomiczny tylko przy naprawdę wysokich wolumenach produkcji. Przed podjęciem decyzji warto dokładnie przeanalizować planowaną skalę produkcji i perspektywy rozwoju.
W przypadku form 16-gniazdowych i większych mówimy już o wysoce wyspecjalizowanych rozwiązaniach. Stosuje się je głównie w produkcji masowej artykułów codziennego użytku, takich jak zakrętki, zatyczki czy elementy opakowań.
Porównanie wydajności: 2-cavity vs 4-cavity vs 8-cavity vs 16-cavity
Wybór między różnymi formami wymaga analizy danych produkcyjnych i finansowych. Przedstawiamy wyliczenia, które pomogą wybrać najlepsze rozwiązanie. Porównanie ujawnia różnice w produktywności i ukryte koszty.
Rzeczywista produktywność każdej konfiguracji
Teoretyczne wyliczenia wydajności produkcji często różnią się od rzeczywistości. Załóżmy, że czas cyklu wtrysku wynosi 30 sekund. Forma 2-gniazdowa wyprodukowałaby 240 sztuk na godzinę, a 4-gniazdowa 480.
W praktyce sytuacja jest inna. Większe formy wielogniazdowe potrzebują więcej czasu na wypełnienie i chłodzenie. Forma 8-gniazdowa potrzebuje 33-35 sekund na cykl, a 16-gniazdowa 38-42 sekundy.
Oto rzeczywiste dane produktywności przy skorygowanym czasie cyklu wtrysku:
- Forma 2-gniazdowa (30 sek): około 230 sztuk/godzinę
- Forma 4-gniazdowa (32 sek): około 440 sztuk/godzinę
- Forma 8-gniazdowa (35 sek): około 820 sztuk/godzinę
- Forma 16-gniazdowa (40 sek): około 1440 sztuk/godzinę
Przyjrzyjmy się rocznej wydajności przy pracy trzyzmianowej przez 330 dni. Forma 2-gniazdowa wyprodukowałaby około 5,5 miliona sztuk rocznie. Forma 4-gniazdowa osiągnęłaby 10,5 miliona, a 8-gniazdowa prawie 20 milionów sztuk.
Forma 16-gniazdowa teoretycznie daje 34 miliony sztuk rocznie. Jednak wymaga większej maszyny wtryskowej i częstszych przerw technicznych. Rzeczywista produktywność może być niższa o 10-15% ze względu na dodatkowe przestoje.
Analiza kosztów wytworzenia pojedynczej sztuki
Koszty jednostkowe nie spadają proporcjonalnie do liczby gniazd. Wiele osób mylnie zakłada, że forma 8-gniazdowa obniży koszty ośmiokrotnie. To błędne założenie prowadzi do rozczarowań finansowych.
Całkowity koszt jednostkowy składa się z kilku elementów. Amortyzacja formy, koszt pracy maszyny, materiał, energia i robocizna. Każdy z tych składników reaguje inaczej na zwiększenie liczby gniazd.
Porównajmy rzeczywiste koszty jednostkowe dla detalu o masie 50 gramów:
| Konfiguracja formy | Koszt formy (PLN) | Koszt amortyzacji/szt | Całkowity koszt/szt |
|---|---|---|---|
| 2-gniazdowa | 45 000 | 0,0082 PLN | 0,68 PLN |
| 4-gniazdowa | 72 000 | 0,0069 PLN | 0,51 PLN |
| 8-gniazdowa | 135 000 | 0,0068 PLN | 0,42 PLN |
| 16-gniazdowa | 265 000 | 0,0078 PLN | 0,38 PLN |
Forma 8-gniazdowa obniża koszt jednostkowy o około 38% w porównaniu do formy 2-gniazdowej. To znacząca oszczędność, ale daleka od teoretycznych 400%. Wynika to z wyższych kosztów maszyny, dłuższego cyklu i większego zużycia energii.
Forma 16-gniazdowa daje tylko niewielką dodatkową redukcję kosztów. Różnica między 8 a 16 gniazdami to zaledwie 0,04 PLN na sztukę. Przy małych seriach produkcyjnych ta oszczędność nie rekompensuje znacznie wyższej inwestycji początkowej.
Praktyczny przewodnik wyboru optymalnej konfiguracji
Wybór odpowiedniej liczby gniazd zależy od wielu czynników. Seria roczna to podstawowe, ale nie jedyne kryterium. Musisz też uwzględnić dostępność maszyny wtryskowej, budżet inwestycyjny i wymagania jakościowe.
Przygotowaliśmy tabelę decyzyjną opartą na naszym wieloletnim doświadczeniu produkcyjnym:
| Seria roczna | Zalecana konfiguracja | Siła docisku maszyny | Inwestycja początkowa |
|---|---|---|---|
| Do 100 000 szt. | 2-gniazdowa | 80-120 ton | Niska (45-60 tys. PLN) |
| 100 000 – 300 000 szt. | 4-gniazdowa | 120-180 ton | Średnia (70-90 tys. PLN) |
| 300 000 – 800 000 szt. | 8-gniazdowa | 180-250 ton | Wysoka (130-170 tys. PLN) |
| Powyżej 800 000 szt. | 16-gniazdowa lub więcej | 250-350 ton | Bardzo wysoka (250-350 tys. PLN) |
Te zakresy są wytycznymi dla detali średniej wielkości (30-100 gramów). Małe detale pozwalają zwiększyć liczbę gniazd przy tej samej maszynie. Duże elementy mogą wymagać mniejszej liczby gniazd nawet przy dużych seriach.
Uwzględnij też inne istotne kryteria wyboru. Złożona geometria detalu faworyzuje mniejszą liczbę gniazd ze względu na łatwiejsze balansowanie wypełnienia. Wysokie wymagania jakościowe również przemawiają za formami 2- lub 4-gniazdowymi.
Budżet inwestycyjny często jest decydujący. Jeśli masz ograniczony budżet, lepiej zacząć od formy 2- lub 4-gniazdowej. Możesz później zainwestować w większą formę, gdy produkcja zacznie generować zyski.
Dostępność maszyny wtryskowej to praktyczne ograniczenie. Nie ma sensu projektować formę 16-gniazdową, jeśli Twoja obecna maszyna ma siłę docisku tylko 150 ton. Dzierżawa lub zakup nowej maszyny znacząco zwiększa całkowite koszty inwestycji.
Materiały konstrukcyjne form wielogniazdowych – co wybrać
Projektowanie form wtryskowych wielogniazdowych zaczyna się od pytania o materiał. To ważna decyzja, która wpływa na koszty, trwałość i zyski. Wybór ma duże znaczenie.
Materiały różnią się właściwościami, ceną i zastosowaniem. Zależy to od wielkości serii, typu tworzywa i potrzeb dotyczących precyzji. Przedstawiamy trzy główne opcje dla form wielogniazdowych.
Porównanie stali P20 i H13 w produkcji form
Stal narzędziowa P20 to popularny wybór. Oferuje dobry balans między ceną a wydajnością. Jest idealna dla większości zastosowań.
Formy z P20 wytrzymują od 300 do 500 tysięcy cykli. To wystarczająco dużo dla średnich serii, szczególnie przy tworzywach niesciernych.
Zalety stali P20 to:
- Łatwa obróbka CNC i szlifowanie
- Stosunkowo niski koszt zakupu
- Dobra stabilność wymiarowa
- Możliwość napraw i regeneracji gniazd
Stal H13 to wyższa wydajność. Po hartowaniu osiąga twardość 48-52 HRC. Zwiększa to jej odporność na ścieranie i wysokie temperatury. Wybieramy ją przy dużych seriach lub wymagających tworzywach.
Materiał ten sprawdza się przy produkcji detali z poliamidu wzmocnionego włóknem szklanym, PBT czy PPS. Koszt H13 jest wyższy, ale inwestycja się zwraca przez dłuższą żywotność.
| Parametr | Stal P20 | Stal H13 |
|---|---|---|
| Twardość | 28-32 HRC | 48-52 HRC (po hartowaniu) |
| Żywotność (cykle) | 300,000 – 500,000 | 1,000,000+ |
| Koszt relatywny | Bazowy (100%) | +30-50% |
| Najlepsze zastosowanie | Tworzywa niescerne, średnie serie | Tworzywa ścierne, duże serie |
Aluminiowe formy jako ekonomiczna opcja
Aluminium 7075 to interesująca alternatywa. Polecamy je klientom potrzebującym szybkiego wejścia na rynek lub produkującym mniejsze serie. Oferuje kilka unikalnych korzyści.
Najważniejsza zaleta? Czas produkcji formy. Aluminium obrabia się łatwiej niż stal, co oznacza krótszy czas oczekiwania na gotową formę. To kluczowe przy projektach prototypowych.
Lepsza przewodność cieplna aluminium to kolejny atut. Formy wtryskowe z tego materiału chłodzą się szybciej, co zwiększa produktywność. W niektórych przypadkach obserwujemy skrócenie czasu cyklu o 15-20%.
Kluczowe zalety aluminium 7075:
- Niższy koszt początkowy (o 30-40% tańsze od P20)
- Szybsza produkcja formy (krótszy czas obróbki)
- Lepsze odprowadzanie ciepła
- Mniejsza waga ułatwiająca montaż i konserwację
Aluminiowe formy nadają się do serii do około 100 tysięcy cykli. Nie sprawdzą się przy tworzywach ściernych ani w aplikacjach wymagających ekstremalnej precyzji. To rozwiązanie dla świadomych producentów.
Inwestycja w stal utwardzoną – kiedy ma sens
Stal utwardzona (hartowana do 52-58 HRC) to premium rozwiązanie dla najbardziej wymagających produkcji. Mówimy o formach, które muszą wykonać miliony cykli. Koszt jest wyższy niż standardowej P20, ale oszczędności przy dużych seriach są znaczące.
Kiedy rekomendujemy stal utwardzoną? Przede wszystkim przy seriach przekraczających milion sztuk. Oszczędności wynikające z dłuższej żywotności i mniejszej liczby przestojów szybko przewyższają wyższy koszt początkowy.
Druga sytuacja to tworzywa wysoce ścierne. Jeśli produkujesz detale z materiałów wzmocnionych włóknem szklanym, węglowym lub z dodatkiem minerałów, zwykła stal zużyje się zbyt szybko. Utwardzona powierzchnia formy zachowa geometrię gniazd znacznie dłużej.
Precyzja to trzeci argument. W branżach takich jak medycyna, automotive czy elektronika, gdzie tolerancje są minimalne, stal utwardzona gwarantuje powtarzalność przez cały okres eksploatacji. Nie zaobserwujesz stopniowej degradacji wymiarów, która jest nieunikniona przy miększych materiałach.
Długoterminowe korzyści stali utwardzonej:
- Żywotność przekraczająca 2-3 miliony cykli
- Minimalne koszty konserwacji form
- Stabilność wymiarowa przez cały okres użytkowania
- Możliwość pracy z najbardziej wymagającymi tworzywami
Analizując koszty całkowite właścicielstwa, stal utwardzona często okazuje się najtańszym rozwiązaniem przy dużych seriach. Wyższy koszt początkowy rozkłada się na miliony wyprodukowanych części, a oszczędności na konserwacji i przestojach dodatkowo poprawiają bilans.
Wybór materiału to fundamentalna decyzja, którą zawsze podejmujemy wspólnie z naszymi klientami. Analizujemy planowany wolumen, typ tworzywa, wymagania jakościowe i budżet, aby znaleźć optymalne rozwiązanie dla konkretnego projektu.
Systemy wtrysku – zimnokanałowy vs gorącokanałowy
Wybór między systemem zimnokanałowym a gorącokanałowym jest kluczowy dla efektywności produkcji. Każdy z nich ma swoje zalety i wady, które wpływają na koszty i jakość.
Wiele razy obserwowaliśmy, jak dobór systemu wtrysku zwiększał marżę o 15-25%. Dlatego warto dokładnie przeanalizować oba podejścia przed podjęciem decyzji.
Układ zimnokanałowy – zalety, wady, koszty
System zimnokanałowy to sprawdzony sposób na wtrysk. Kanały i pośrednik krzepną wraz z detalem. Po każdym cyklu pozostaje materiał odpadowy, który trzeba usunąć.
Największą zaletą jest niższy koszt początkowy formy. Może być o 30-60% tańszy niż wersja gorącokanałowa. Idealny dla małych i średnich serii.
Obsługa systemu zimnokanałowego jest łatwiejsza. Nie wymaga specjalistycznej wiedzy. Naprawa jest szybsza i tańsza.
System zimnokanałowy generuje istotne straty materiałowe. Odpady mogą wynosić od 10% do 40% masy wtrysku.
Wady to dłuższy czas cyklu i konieczność oddzielania odpadów od wyrobów. Materiał odpadowy można zmielić i ponownie wykorzystać, ale wiąże się to z dodatkowymi kosztami.
W naszych kalkulacjach uwzględniamy, że regranulat ma nieco gorsze właściwości niż surowiec pierwotny. Zalecamy dodawanie odpadów zmielonych w proporcji do 20-30% w mieszance.
Układ gorącokanałowy – kiedy się opłaca
System gorącokanałowy to nowoczesne rozwiązanie. Kanały są podgrzewane, co pozwala na wtrysk bez tworzenia odpadów.
Główną korzyścią jest całkowita eliminacja strat materiałowych. Idealny dla firm przetwarzających drogie tworzywa.
System gorącokanałowy pozwala na krótszy czas cyklu. Można osiągnąć skrócenie o 15-30%. Proces wtrysku jest lepiej kontrolowany, co przekłada się na wyższą jakość.
To rozwiązanie wymaga znacznie wyższej inwestycji początkowej. Forma może być droższa o 40-80% niż w systemie zimnokanałowym. Konserwacja wymaga specjalistów.
Elementy grzejne stanowią potencjalny punkt awarii. Ich wymiana lub naprawa może być kosztowna. Dlatego system gorącokanałowy sprawdza się najlepiej w zakładach z doświadczonym personelem.
Z naszego doświadczenia wynika, że układ gorącokanałowy opłaca się przy dużych seriach produkcyjnych powyżej 500 tysięcy sztuk rocznie. Wtedy oszczędności materiałowe i wyższa produktywność pozwalają szybko zwrócić inwestycję.
Porównanie efektywności i ROI obu systemów
Analizując zwrot z inwestycji, musimy uwzględnić całkowity koszt posiadania. System gorącokanałowy generuje niższe koszty operacyjne dzięki oszczędnościom materiałowym i wyższej produktywności.
W typowym scenariuszu produkcji detali o wadze 50 gramów z tworzywa kosztującego 8 zł za kilogram, oszczędności materiałowe mogą wynosić od 30 do 60 tysięcy złotych rocznie przy produkcji miliona sztuk. To znacząca kwota, która przyspiesza amortyzację wyższych kosztów początkowych.
Dla serii produkcyjnych przekraczających 500 tysięcy sztuk rocznie, system gorącokanałowy zwykle zwraca się w okresie 12-24 miesięcy. Im większa seria i droższy surowiec, tym szybszy zwrot z inwestycji.
Z kolei dla mniejszych serii, poniżej 200 tysięcy sztuk rocznie, system zimnokanałowy pozostaje bardziej opłacalnym rozwiązaniem. Niższy koszt początkowy i prostsza obsługa przeważają nad stratami materiałowymi.
Tabela porównawcza parametrów technicznych
| Parametr | System zimnokanałowy | System gorącokanałowy |
|---|---|---|
| Koszt formy | Bazowy (100%) | O 40-80% wyższy |
| Straty materiałowe | 10-40% masy wtrysku | Praktycznie zero |
| Czas cyklu | Dłuższy o 15-30% | Krótszy, zoptymalizowany |
| Złożoność obsługi | Prosta, podstawowe umiejętności | Wymaga wykwalifikowanego personelu |
| Ryzyko awarii | Niskie, łatwa naprawa | Wyższe, kosztowna konserwacja |
| Jakość produktu | Dobra, stabilna | Wyższa, lepsza powtarzalność |
| Próg rentowności | Serie do 500 tys. szt./rok | Serie powyżej 500 tys. szt./rok |
Decyzja między systemami powinna uwzględniać nie tylko obecne potrzeby, ale także perspektywę rozwoju produkcji. Jeśli planujemy skalowanie i zwiększanie wolumenów, warto rozważyć system gorącokanałowy.
W naszej praktyce zawsze rekomendujemy szczegółową analizę kosztów na okres co najmniej 3-5 lat. Taka perspektywa pozwala uniknąć krótkowzrocznych decyzji, które mogą okazać się kosztowne. Optymalizacja wtrysku to inwestycja strategiczna, która wpływa na konkurencyjność firmy przez wiele lat.
Balansowanie wypełnienia gniazd – sekrety równomiernej produkcji
Czy zastanawialiście się, dlaczego niektóre detale z tej samej formy różnią się jakością? Odpowiedź tkwi w balansowaniu wypełnienia gniazd. To kluczowy aspekt, który decyduje o tym, czy wszystkie produkowane elementy będą identyczne.
Niezbalansowana forma to prosta droga do problemów. Różnice wymiarowe, napięcia wewnętrzne, wypaczenia, a nawet braki materiałowe w niektórych gniazdach – wszystko to wynika z nierównomiernego wypełnienia. Dlatego balansowanie gniazd traktujemy jako absolutny priorytet w projektowaniu form wielogniazdowych.
Proces balansowania łączy dwa podejścia: geometryczne i reologiczne. Pierwsze koncentruje się na fizycznej budowie kanałów, drugie – na rzeczywistym zachowaniu tworzywa podczas przepływu. Tylko ich kombinacja zapewnia prawdziwie równomierną produkcję.
Projektowanie symetrycznych układów kanałów
Geometryczne balansowanie stanowi fundament prawidłowego projektowania. Jego zasada jest prosta: wszystkie kanały wtryskowe muszą mieć identyczną długość, przekrój, kształt i liczbę zakrętów od pośrednika do każdego gniazda. Brzmi łatwo, ale realizacja wymaga precyzji.
Wyróżniamy trzy podstawowe układy kanałów w formach wielogniazdowych. Układ radialny rozmieszcza gniazda symetrycznie wokół pośrednika – idealny dla form z czterema lub ośmioma gniazdami. Układ liniowy sprawdza się przy dwóch gniazdach, gdzie kanały biegną równolegle. Układ w kształcie litery H to klasyka dla czterech gniazd.
Każdy układ ma swoje zalety. Radialny minimalizuje różnice w długości kanałów, co naturalnie wspiera balansowanie. Liniowy upraszcza konstrukcję formy i ułatwia konserwację. Układ H łączy zalety obu poprzednich rozwiązań.
Ale uwaga – samo geometryczne balansowanie często nie wystarczy. Dlaczego? Ponieważ różne kształty detali, nawet przy identycznych kanałach, tworzą różne opory przepływu. Tu wkracza podejście reologiczne.
Zaawansowane techniki wyrównywania przepływu
Reologiczne balansowanie uwzględnia rzeczywiste zachowanie tworzywa podczas wtrysku. Lepkość, temperatura, ciśnienie, szybkość ścinania – wszystkie te parametry wpływają na to, jak szybko wypełni się każde gniazdo. Optymalizacja wtrysku na tym poziomie wymaga głębszej analizy.
Wprowadzamy korektory przepływu, aby wyrównać faktyczne czasy wypełnienia. To mogą być lokalne zwężenia kanałów, zawory igiełkowe w układach gorącokanałowych, lub celowe różnice w przekroju poszczególnych kanałów. Każdy z tych elementów precyzyjnie kontroluje opór przepływu.
Najczęściej stosujemy następujące techniki wyrównywania:
- Zwężenia kanałów – zwiększamy opór w szybciej wypełniających się gniazdach
- Zawory igiełkowe – precyzyjna regulacja przepływu w czasie rzeczywistym
- Różnicowanie przekrojów – węższe kanały dla gniazd z mniejszym oporem
- Modyfikacje punktów wtrysku – zmiana lokalizacji lub geometrii wpustu
Symulacje komputerowe przepływu tworzywa pomagają nam przewidzieć zachowanie materiału. Programy CAE pokazują, które gniazda wypełnią się szybciej, gdzie powstają pułapki powietrza, i jakie ciśnienie panuje w każdym punkcie formy. To oszczędza czas i pieniądze na etapie testów.
W praktyce często odkrywamy, że gniazda bliżej pośrednika wypełniają się szybciej. Wtedy zwiększamy opór w ich kanałach, aby zrównoważyć przepływ z gniazdami dalszymi. Ta chirurgiczna precyzja decyduje o jakości końcowych produktów.
Sprawdzone metody weryfikacji i doskonalenia
Teoria to jedno, ale praktyczna weryfikacja balansowania to moment prawdy. Stosujemy kilka metod testowania, które bezlitośnie ujawniają każdą nierównowagę w wypełnieniu gniazd.
Test ważenia to najprostsze i najskuteczniejsze narzędzie. Wszystkie detale z jednego cyklu powinny ważyć identycznie – różnica większa niż 0,5% sygnalizuje problem. Ważymy próbki z każdego gniazda przez co najmniej 10 cykli, aby uzyskać wiarygodne dane.
Termowizja powierzchni formy pokazuje, które obszary nagrzewają się szybciej. Nierównomierne rozkłady temperatury wskazują na różnice w wypełnianiu gniazd. Ta metoda jest szczególnie przydatna przy dużych formach, gdzie różnice mogą być subtelne.
Analiza wypełnienia przy zróżnicowanych czasach wtrysku to test dynamiczny. Stopniowo skracamy czas wtrysku i obserwujemy, które gniazda przestają się wypełniać jako pierwsze. To precyzyjnie wskazuje najsłabsze punkty systemu.
| Metoda testowania | Wykrywane problemy | Koszt implementacji | Dokładność diagnozy |
|---|---|---|---|
| Test ważenia detali | Nierównomierna masa, braki materiału | Niski (tylko waga precyzyjna) | Wysoka (±0,1%) |
| Termowizja formy | Różnice w przepływie i chłodzeniu | Średni (kamera termowizyjna) | Średnia (trendy) |
| Pomiar ciśnienia w gniazdach | Opory przepływu, pułapki powietrza | Wysoki (czujniki ciśnienia) | Bardzo wysoka (real-time) |
| Badanie wypaczenia | Napięcia wewnętrzne, nierównomierne chłodzenie | Średni (urządzenia pomiarowe 3D) | Wysoka (geometria) |
Proces optymalizacji jest iteracyjny. Rozpoczynamy od testów początkowych, identyfikujemy gniazda wypełniające się wolniej lub szybciej, wprowadzamy korekty w kanałach, przeprowadzamy ponowne testy. Każdy cykl przybliża nas do idealnego balansowania.
Czujniki ciśnienia w gniazdach dostarczają najbardziej precyzyjnych danych. Widzimy dokładnie, kiedy ciśnienie narasta w każdym gnieździe i jak szybko osiąga wartość szczytową. Różnice większe niż 5% wymagają natychmiastowej interwencji.
Badanie wypaczenia detali ujawnia długoterminowe skutki niezbalansowanego wypełnienia. Nawet jeśli wszystkie detale wyglądają identycznie tuż po wyjęciu z formy, napięcia wewnętrzne mogą powodować stopniowe deformacje. Pomiary 3D po 24 i 48 godzinach pokazują prawdziwą jakość balansowania.
Nasza praktyka pokazuje, że doskonałe balansowanie gniazd może poprawić jednolitość produkcji o 90% i więcej. To drastycznie redukuje odrzuty i poprawia przewidywalność procesu. Inwestycja czasu w optymalizację zwraca się już po kilku tysiącach cykli.
Pamiętajcie, że balansowanie to nie jednorazowa czynność. Wraz z zużyciem formy, zmianami w surowcu czy wahaniami temperatur otoczenia może wymagać ponownej weryfikacji. Dlatego zalecamy regularne testy kontrolne – co najmniej raz na kwartał przy intensywnej produkcji.
Formy wielogniazdowe a optymalizacja czasu cyklu
Każda sekunda w cyklu produkcyjnym jest ważna, szczególnie przy pracy z formami wielogniazdowymi. Optymalizacja czasu cyklu wpływa na koszty i rentowność. Dlatego ważne jest, aby zrozumieć, jakie czynniki go wpływają.
Czas cyklu to suma wszystkich faz wtrysku, od zamknięcia formy do wyrzucenia gotowego detalu. W formach wielogniazdowych każda faza wymaga dokładnej analizy. Tylko kompleksowe podejście pozwala na osiągnięcie optymalnych wyników produkcyjnych przy zachowaniu wysokiej jakości.
Metoda obliczania rzeczywistego czasu cyklu
Rzeczywisty czas cyklu składa się z kilku kluczowych faz. Pierwsza to czas wtrysku, czyli wypełnienie formy stopnionym tworzywem. Zwykle trwa od 1 do 3 sekund.
Następnie następuje faza docisku, która stabilizuje ciśnienie podczas krzepnięcia materiału. Najdłuższą fazą jest chłodzenie detalu, od 50% do 70% całego cyklu. To etap decyduje o produktywności.
Ostatnia faza to otwarcie formy, wypchnięcie detali i ponowne zamknięcie. Zwykle zabiera od 3 do 6 sekund.
Czas cyklu = Czas wtrysku + Czas docisku + Czas chłodzenia + Czas otwarcia/zamknięcia
W formach wielogniazdowych ważna jest większa masa tworzywa. Forma 2-gniazdowa ma cykl 25-30 sekund. Forma 4-gniazdowa potrzebuje 30-35 sekund. Konfiguracja 8-gniazdowa wydłuża czas do 35-45 sekund.
Podwojenie liczby gniazd nie podwaja czasu cyklu. Zwiększa go o 15-25%, co daje przewagę w wydajności. Kluczem jest znalezienie optymalnej równowagi między liczbą gniazd a czasem cyklu.
Eliminacja czynników wydłużających cykl produkcyjny
Zbyt grube ścianki detalu przedłużają chłodzenie. Optymalizacja konstrukcji elementu może skrócić czas cyklu o 20-30%. Pracujemy z projektantami, aby znaleźć kompromis między funkcjonalnością a efektywnością.
Nieefektywne chłodzenie formy to kolejny problem. Dodanie dodatkowych kanałów chłodzących poprawia sytuację. Lepsza cyrkulacja wody chłodzącej przyspiesza odprowadzanie ciepła.
Zbyt wysoka temperatura tworzywa wydłuża czas krzepnięcia. Obniżenie temperatury w dopuszczalnym zakresie przyspiesza cykl. Ważne jest zachowanie ostrożności, by nie wpłynąć na jakość.
Parametry docisku wymagają uwagi. Zbyt długie czasy docisku to błąd. Optymalizacja tego parametru może zaoszczędzić 2-5 sekund na cyklu.
Wolne ruchy otwarcia i zamknięcia formy są często pomijane. Odpowiednie nastawienie maszyny skraca te fazy. Nadmierny skok wypychaczy wydłuża cykl – korekta konstrukcji formy eliminuje ten problem.
Analiza porównawcza czasów chłodzenia
Czas chłodzenia rośnie nieliniowo z liczbą gniazd. Forma 2-gniazdowa produkująca detale o masie 50g wymaga 18-20 sekund chłodzenia. Ta sama geometria w formie 4-gniazdowej (całkowita masa 200g) potrzebuje 22-25 sekund.
Konfiguracja 8-gniazdowa, z całkowitą masą tworzywa 400g, wymaga 28-35 sekund chłodzenia. Wzrost nie jest proporcjonalny do masy, ponieważ powierzchnia chłodzenia rośnie wolniej niż objętość materiału. To fundamentalne ograniczenie fizyczne, z którym musimy się zmierzyć.
| Konfiguracja formy | Całkowita masa tworzywa | Czas chłodzenia | Wydajność (sztuk/godz) |
|---|---|---|---|
| 2-gniazdowa | 100g | 18-20 sek | 240-266 szt/h |
| 4-gniazdowa | 200g | 22-25 sek | 384-436 szt/h |
| 8-gniazdowa | 400g | 28-35 sek | 548-686 szt/h |
| 16-gniazdowa | 800g | 38-48 sek | 720-844 szt/h |
Konformalowe kanały chłodzące, wykonane technologią druku 3D, oferują przełom. Idealnie dopasowane do geometrii detalu, zapewniają szybkie chłodzenie. Ta technologia może skrócić czasy chłodzenia o 15-30% w porównaniu z konwencjonalnymi kanałami.
Materiały o wysokiej przewodności cieplnej w newralgicznych miejscach formy to skuteczna metoda. Stopy berylu i miedzi odprowadzają ciepło szybciej niż stal. Umieszczone strategicznie, dramatycznie poprawiają efektywność chłodzenia.
Temperatura wody chłodzącej wymaga precyzyjnej kontroli. Zbyt zimna woda może powodować kondensację i problemy jakościowe. Optymalna temperatura, zazwyczaj 15-25°C, zapewnia skuteczne chłodzenie bez niepożądanych efektów.
Turbulentny przepływ wody w kanałach chłodzących przyspiesza wymianę ciepła. Laminarny przepływ jest mniej efektywny. Dlatego stosujemy odpowiednie średnice kanałów i prędkości przepływu. Każda forma wielogniazdowa wymaga indywidualnej optymalizacji systemu chłodzenia, dostosowanej do specyfiki produkcji.
Analiza kosztów i zwrotu z inwestycji – szczegółowe wyliczenia
Konkretne liczby są ważne. Pokażemy, kiedy więcej gniazd się opłaca. Wybór form wielogniazdowych to decyzja ekonomiczna.
Przedstawimy ROI form wtryskowych. To pomoże Ci podjąć świadomą decyzję biznesową. Analizujemy koszty i zwroty z inwestycji.
Porównanie kosztów zakupu form różnej konfiguracji
Koszt zakupu formy to pierwsza bariera. Ceny różnią się w zależności od liczby gniazd.
Przedstawiamy orientacyjne ceny. Są to wartości średnie dla standardowych detali.
| Konfiguracja formy | Zakres cenowy (PLN) | Czynniki zwiększające koszt |
|---|---|---|
| Forma 1-gniazdowa | 20 000 – 40 000 | Punkt odniesienia (baseline) |
| Forma 2-gniazdowa | 45 000 – 75 000 | Dodatkowy mechanizm wypychania |
| Forma 4-gniazdowa | 85 000 – 140 000 | Skomplikowany system kanałów |
| Forma 8-gniazdowa | 160 000 – 280 000 | Precyzyjne balansowanie przepływu |
| Forma 16-gniazdowa | 300 000 – 500 000 | Zaawansowana automatyka i kontrola |
Wielkość i złożoność detalu wpływają na cenę. Materiał konstrukcyjny też ma znaczenie.
System wtrysku wpływa na cenę. Układ gorącokanałowy zwiększa cenę, ale obniża koszty materiałowe.
Kalkulacja ROI dla różnych wolumenów produkcji
Obliczanie zwrotu z inwestycji wymaga uwzględnienia kosztów. Pokażemy, jak to robić.
Podstawowe składniki to koszt początkowy i koszt godzinowy maszyny. Koszt jednostkowy zależy od wielu czynników.
- Koszt pracy operatora – zazwyczaj 40-60 zł/godzinę wraz z narzutami
- Koszt energii elektrycznej – średnio 15-25% kosztu godziny maszynowej
- Produktywność – liczba sztuk wytwarzanych w ciągu godziny
- Koszty konserwacji i napraw – około 2-4% wartości formy rocznie
Wzór na obliczenie kosztu jednostkowego to: suma kosztów godzinowych podzielona przez produktywność.
Im więcej gniazd, tym niższy koszt jednostkowy. Ważne jest znalezienie punktu równowagi.
Punkt rentowności – od jakiej serii opłaca się więcej gniazd
Punkt rentowności to moment, kiedy więcej gniazd zaczyna się opłacać. To ważna informacja dla decydentów.
Na podstawie doświadczeń, określiliśmy progi rentowności. Forma 2-gniazdowa jest opłacalna od 50 000 do 80 000 sztuk rocznie.
Forma 4-gniazdowa sprawdza się od 150 000 do 250 000 sztuk rocznie. To najczęściej wybierana konfiguracja.
| Wolumen roczny | Optymalna konfiguracja | Czas zwrotu inwestycji |
|---|---|---|
| 50 000 – 80 000 szt. | Forma 2-gniazdowa | 12-18 miesięcy |
| 150 000 – 250 000 szt. | Forma 4-gniazdowa | 10-15 miesięcy |
| 400 000 – 600 000 szt. | Forma 8-gniazdowa | 8-12 miesięcy |
| Ponad 1 000 000 szt. | Forma 16-gniazdowa | 12-18 miesięcy |
Forma 8-gniazdowa jest ekonomiczna od 400 000 do 600 000 sztuk rocznie. Wymaga większej maszyny i zaawansowanej obsługi.
Konfiguracje 16-gniazdowe opłacają się przy produkcji ponad milion sztuk rocznie. Wydajność produkcji wzrasta, ale wymagania infrastrukturalne rosną.
Przykładowe wyliczenia dla produkcji 100 tys., 500 tys. i 1 mln sztuk
Analizujemy trzy scenariusze produkcyjne. Pokazują różnice ekonomiczne między konfiguracjami.
Scenariusz 1: Produkcja 100 000 sztuk rocznie
Przy 100 000 sztukach rocznie forma 2-gniazdowa jest najtańsza. Koszt zakupu to 60 000 zł, forma 4-gniazdowa kosztuje 110 000 zł.
Koszt jednostkowy przy formie 2-gniazdowej to 1,20 zł. Obejmuje materiał, koszty maszynowe i pracę.
Koszt jednostkowy przy formie 4-gniazdowej to 1,45 zł. Wyższa cena wynika z większej maszyny i dłuższego cyklu.
| Parametr | Forma 2-gniazdowa | Forma 4-gniazdowa |
|---|---|---|
| Koszt początkowy formy | 60 000 zł | 110 000 zł |
| Koszt jednostkowy produkcji | 1,20 zł/szt. | 1,45 zł/szt. |
| Całkowity koszt roczny | 180 000 zł | 255 000 zł |
| Okres zwrotu inwestycji | 14 miesięcy | 28 miesięcy (nieopłacalne) |
Forma 2-gniazdowa zwraca się w 14 miesięcy. Forma 4-gniazdowa potrzebuje 28 miesięcy, co czyni ją nieopłacalną.
Scenariusz 2: Produkcja 500 000 sztuk rocznie
Przy 500 000 sztukach rocznie forma 4-gniazdowa jest najtańsza. Koszt zakupu to 110 000 zł, forma 8-gniazdowa kosztuje 220 000 zł.
Koszt jednostkowy przy formie 4-gniazdowej to 0,65 zł. To znaczna oszczędność dzięki lepszemu wykorzystaniu czasu maszynowego.
Koszt jednostkowy przy formie 8-gniazdowej to 0,58 zł. Różnica jest niewielka, ale ważna przy dużych seriach.
Forma 4-gniazdowa zwraca się w 11 miesięcy. Forma 8-gniazdowa potrzebuje 18 miesięcy, ale później oszczędza.
Scenariusz 3: Produkcja 1 000 000 sztuk rocznie
Przy milionach sztuk rocznie dominują formy wielogniazdowe o większej liczbie gniazd. Forma 8-gniazdowa kosztuje 220 000 zł, a 16-gniazdowa – 400 000 zł.
Koszt jednostkowy przy formie 8-gniazdowej wynosi 0,42 zł. To najtańszy punkt dla wielu średnich produkcji.
Koszt jednostkowy przy formie 16-gniazdowej spada do 0,35 zł. Oszczędność 0,07 zł na sztuce przy milionie jednostek to 70 000 zł rocznie.
| Konfiguracja | Koszt jednostkowy | Roczne oszczędności | Zwrot inwestycji |
|---|---|---|---|
| Forma 8-gniazdowa | 0,42 zł/szt. | Punkt odniesienia | 9 miesięcy |
| Forma 16-gniazdowa | 0,35 zł/szt. | 70 000 zł/rok | 15 miesięcy |
Forma 8-gniazdowa zwraca się w 9 miesięcy. Forma 16-gniazdowa potrzebuje 15 miesięcy, ale później oszczędza.
Te wyliczenia pokazują, że nie ma uniwersalnej odpowiedzi. Wydajność produkcji i opłacalność zależą od wielu czynników.
Kluczem jest realistyczna ocena przewidywanej skali produkcji na co najmniej 3-5 lat. Zbyt konserwatywne podejście może oznaczać przepłacanie. Nadmierna optymalizacja może prowadzić do przeciążenia formy i częstszych awarii.
Konserwacja i trwałość – porównanie kosztów utrzymania
Długoterminowa rentowność form wielogniazdowych zależy od konserwacji. Koszt zakupu to początek. Ważne są także wydatki na utrzymanie przez cały czas użytkowania.
Zaniedbanie konserwacji prowadzi do usterek i przestojów. To zwiększa koszty.
Wiedza o kosztach eksploatacji pomaga podejmować mądre decyzje. Systematyczna konserwacja zwiększa wydajność i trwałość formy. Zapobiega to awariom i zwiększa zwrot z inwestycji.
Jak zaplanować skuteczną konserwację różnych typów form
Harmonogram konserwacji form zależy od liczby gniazd i intensywności użytkowania. Im więcej gniazd, tym bardziej rygorystyczny plan utrzymania. Przedstawiamy sprawdzony schemat działań prewencyjnych.
Codzienne czynności konserwacyjne obejmują:
- Dokładne czyszczenie powierzchni podziału formy z resztek tworzywa
- Kontrolę wizualną elementów ruchomych i wypychaczy
- Sprawdzenie szczelności systemów chłodzących
- Weryfikację prawidłowego działania wszystkich gniazd
Tygodniowa konserwacja wymaga:
- Czyszczenia kanałów chłodzących wodą demineralizowaną
- Smarowania wszystkich elementów ruchomych odpowiednimi preparatami
- Kontroli stanu wypychaczy i ich swobodnego ruchu
- Weryfikacji parametrów temperatury w poszczególnych gniazdach
Co miesiąc, lub po każdych 50-100 tysiącach cykli, przeprowadzamy gruntowne przeglądy. Obejmują one kompleksowe czyszczenie formy, dokładną kontrolę zużycia wypychaczy oraz inspekcję prowadnic. Formy wielogniazdowe wymagają szczególnej uwagi, ponieważ usterka w jednym gnieździe często wymusza wyłączenie całego narzędzia.
Kwartalnie wykonujemy pełny przegląd techniczny z pomiarem luzów i kontrolą geometrii. Co rok, lub po 500 tysiącach cykli, zalecamy remont kapitalny z wymianą wszystkich zużytych elementów. Ten systematyczny model konserwacji wydłuża żywotność formy nawet o 40-60%.
Najczęstsze problemy i ich ekonomiczne konsekwencje
Znajomość typowych usterek pozwala nam szybko reagować i minimalizować straty produkcyjne. Każdy problem wpływa inaczej na koszty operacyjne i wymaga indywidualnego podejścia. Przedstawiamy najważniejsze zagrożenia dla efektywności form wielogniazdowych.
Zużycie wypychaczy to najczęstsza usterka w formach intensywnie użytkowanych. Prowadzi do zawieszania detali w gnieździe i wydłużenia czasu cyklu. Koszt wymiany standardowych wypychaczy waha się od 500 do 2000 złotych, w zależności od ich liczby i skomplikowania konstrukcji.
Zarysowania powierzchni gniazda pogarszają jakość wykończenia. Naprawa przez polerowanie kosztuje od 1000 do 5000 złotych. W poważniejszych przypadkach konieczna jest wymiana wkładki formującej, co generuje wydatek rzędu 5000-20000 złotych.
Zużycie prowadnic powoduje luz formy i różnice wymiarowe między cyklami. Problem ten bezpośrednio wpływa na powtarzalność produkcji. Wymiana prowadnic to inwestycja od 2000 do 8000 złotych, zależnie od konstrukcji formy.
Korozja kanałów chłodzących obniża efektywność odprowadzania ciepła i wydłuża czas cyklu. Czyszczenie ultrasoniczne kosztuje od 1000 do 3000 złotych. Regularna konserwacja prewencyjna skutecznie zapobiega temu problemowi.
Pęknięcia strukturalne zdarzają się rzadko, ale generują najwyższe koszty naprawy. Naprawa spawem i obróbką to wydatek 10000-50000 złotych. W ekstremalnych przypadkach konieczna jest wymiana całej formy. Odpowiednie materiały na formy znacząco zmniejszają ryzyko takich uszkodzeń.
Która stal zapewni najdłuższą żywotność
Wybór odpowiednich materiałów na formy decyduje o długoterminowych kosztach eksploatacji. Droższe materiały często okazują się bardziej ekonomiczne w przeliczeniu na pojedynczy cykl produkcyjny. Porównujemy trwałość najpopularniejszych rozwiązań stosowanych w produkcji form wtryskowych.
| Materiał | Żywotność (cykle) | Zastosowanie | Koszt na cykl |
|---|---|---|---|
| Aluminium 7075 | 50 000 – 100 000 | Serie prototypowe i niewielkie | Średni |
| Stal P20 | 300 000 – 500 000 | Serie średnie | Niski |
| Stal H13 hartowana | 1 000 000 – 2 000 000 | Duże serie produkcyjne | Bardzo niski |
| Stal ultratwardzona | 3 000 000 – 5 000 000 | Produkcja masowa | Najniższy |
Aluminium 7075 sprawdza się doskonale w krótkiej produkcji do 100 tysięcy cykli. Niski koszt początkowy przyspiesza start projektu. Materiał ten idealnie pasuje do testowania rynku i produkcji prototypowej.
Stal P20 stanowi złoty standard dla średnich serii produkcyjnych. Oferuje doskonały balans między ceną a trwałością. Większość producentów wybiera ten materiał dla serii do pół miliona detali.
Stal H13 hartowana to wybór dla ambitnych projektów produkcyjnych. Wytrzymałość materiału gwarantuje stabilną pracę przez lata. Wyższa inwestycja początkowa zwraca się już przy produkcji przekraczającej milion cykli.
Stal ultratwardzona przeznaczona jest do najbardziej wymagających zastosowań masowych. Wyjątkowa twardość minimalizuje zużycie i koszty napraw. W długoterminowej perspektywie okazuje się najtańszą opcją mimo wysokiej ceny zakupu.
Kluczem do sukcesu jest dopasowanie materiału do planowanego wolumenu produkcji. Droższe materiały oferują znacznie niższy koszt na cykl przez dłuższą żywotność i minimalne wymagania konserwacyjne. Systematyczna konserwacja form, niezależnie od wybranego materiału, wydłuża ich żywotność i poprawia jakość produkcji.
Najczęstsze błędy przy doborze form wielogniazdowych
Po latach pracy z wieloma klientami zauważyliśmy te same błędy. Te błędy mogą kosztować Twoją firmę setki tysięcy złotych. Poznaj je teraz, zanim zdecydujesz się na zakup.
Wybór form wielogniazdowych wymaga analizy wielu czynników. Nie chodzi tylko o liczbę gniazd, ale o cały proces produkcyjny. Poznanie tych pułapek pomoże Ci podjąć świadomą decyzję.
Kiedy więcej gniazd oznacza mniejszy zysk
Jeden z naszych klientów chciał produkować 200 tysięcy sztuk rocznie. Wybrał formę 8-gniazdową za 220 tysięcy złotych. Myślał, że więcej gniazd to więcej zysku.
Okazało się, że forma 4-gniazdowa za 100 tysięcy złotych wystarczyłaby. Zamrożony kapitał w wysokości 120 tysięcy złotych mógł zostać inwestowany w inne projekty. Klient musiał też kupić większą maszynę, co zwiększyło koszty.
Czas zwrotu inwestycji wydłużył się z 18 do 36 miesięcy. Więcej gniazd nie zawsze oznacza lepszą rentowność. Ważne jest dopasowanie do rzeczywistych potrzeb.
Symptomy przeszacowania potrzeb są łatwe do zauważenia:
- Planowana produkcja nie wykorzystuje pełnej mocy formy przez większość roku
- Musisz kupić nową maszynę wtryskową tylko pod konkretną formę
- Czas zwrotu przekracza 24 miesiące przy standardowych założeniach
- Forma pracuje na niepełnych obrotach przez długie okresy
Gdy technologia nie nadąża za ambicjami
Niedoszacowanie wymagań technicznych to częsty błąd. Widzimy firmy, które wybierały najtańszą ofertę bez sprawdzenia doświadczenia dostawcy. To kosztowało ich wiele.
Przykład z naszej praktyki: firma zamówiła formę 6-gniazdową za 220 tysięcy złotych. Po miesiącu okazało się, że gniazda są źle zbalansowane. Różnice wymiarowe między detalami wynosiły 0,8 mm, co dyskwalifikowało połowę produkcji.
Problem z chłodzeniem wydłużył czas cyklu o 40%. Materiał formy okazał się nieodpowiedni do zakładanej serii 300 tysięcy sztuk. Koszt napraw, przestojów i utraconej produkcji przekroczył 180 tysięcy złotych.
Początkowa oszczędność 35 tysięcy złotych zamieniła się w stratę pięciokrotnie większą. Optymalizacja wtrysku jest niemożliwa, gdy podstawy techniczne są wadliwe. Niedoszacowanie wymagań zawsze kończy się dodatkowymi kosztami.
Kluczowe aspekty techniczne, których nie wolno lekceważyć:
- Precyzyjne balansowanie wszystkich gniazd formy
- Profesjonalny system chłodzenia dostosowany do materiału
- Odpowiedni materiał konstrukcyjny do wielkości planowanej serii
- Dokumentacja techniczna z gwarancją parametrów
- Doświadczenie producenta w podobnych projektach
Pozorne oszczędności, które drogo kosztują
Oszczędzanie w złym miejscu to pułapka. Redukcja kosztów zakupu brzmi rozsądnie, ale nie zawsze przynosi korzyści. Pewne elementy po prostu wymagają inwestycji.
Rozważmy wybór systemu wtrysku dla serii 2 miliony sztuk. System zimnokanałowy oszczędza 50 tysięcy złotych przy zakupie formy. Brzmi dobrze, prawda? Problem pojawia się podczas produkcji.
Straty materiału w systemie zimnokanałowym dla takiej serii to około 150 tysięcy złotych rocznie. Początkowa oszczędność zamienia się w trzykrotnie większą stratę. System gorącokanałowy zwróciłby się w cztery miesiące.
Inny przykład: aluminium zamiast stali dla serii 500 tysięcy sztuk. Forma aluminiowa kosztuje 60 tysięcy złotych, stalowa 95 tysięcy. Klient wybrał tańszą opcję. Forma zużyła się po produkcji 250 tysięcy sztuk.
Konieczność zakupu drugiej formy podniosła całkowity koszt do 120 tysięcy złotych plus przestoje produkcyjne. Formy wielogniazdowe wymagają przemyślanego podejścia do materiałów konstrukcyjnych. Oszczędność 35 tysięcy złotych kosztowała finalnie 25 tysięcy złotych straty.
Rezygnacja z czujników ciśnienia i temperatury oszczędza 8-12 tysięcy złotych. Jednak problemy jakościowe stają się trudne do zdiagnozowania. Czas potrzebny na rozwiązanie problemów wydłuża się dwukrotnie, co oznacza wyższe koszty przestojów.
| Miejsce oszczędności | Początkowa korzyść | Rzeczywisty koszt roczny | Strata netto |
|---|---|---|---|
| System zimnokanałowy (2M szt.) | 50 tys. zł | 150 tys. zł na materiale | -100 tys. zł |
| Aluminium zamiast stali (500K szt.) | 35 tys. zł | 60 tys. zł (druga forma) | -25 tys. zł |
| Brak czujników kontrolnych | 10 tys. zł | 25 tys. zł (przestoje) | -15 tys. zł |
| Uproszczone chłodzenie | 15 tys. zł | 40 tys. zł (dłuższy cykl) | -25 tys. zł |
Sprawdzone zasady mądrego wyboru
Nasze doświadczenie pozwoliło wypracować praktyczne zasady doboru form wielogniazdowych. Te wytyczne pomogły naszym klientom zaoszczędzić miliony złotych. Stosuj je przy każdej decyzji zakupowej.
Zacznij od kalkulacji ROI dla minimum trzech wariantów konfiguracji. Porównaj formę 2-gniazdową, 4-gniazdową i wariant pośredni. Uwzględnij nie tylko cenę zakupu, ale całkowity koszt posiadania przez pięć lat.
Konsultacja z doświadczonym producentem form przed podjęciem decyzji to inwestycja, która się zwraca. Dobry producent powie Ci wprost, kiedy planowana konfiguracja jest nieoptymalna. To oszczędza czas i pieniądze.
Nie oszczędzaj na balansowaniu gniazd i systemie chłodzenia. Te elementy decydują o jakości produkcji i czasie cyklu. Optymalizacja wtrysku bez właściwego chłodzenia to strata czasu. Różnica w kosztach to 10-15%, ale wpływ na wydajność to 30-40%.
Planuj zawsze zapas produkcyjny minimum 20%. Nie wybieraj konfiguracji „na styk” z Twoimi potrzebami. Nieoczekiwane wzrosty zamówień czy przestoje jednej formy nie mogą sparaliżować całej produkcji.
Materiał formy musi odpowiadać wielkości planowanej serii:
- Do 100 tys. sztuk – aluminium 7075 to rozsądny wybór
- 100-500 tys. sztuk – stal P20 zapewnia trwałość i ekonomię
- Powyżej 500 tys. sztuk – stal utwardzona H13 to konieczność
- Serie milionowe – tylko najwyższej jakości stal z pełnym hartowaniem
Wymagaj zawsze szczegółowej gwarancji i kompletnej dokumentacji technicznej. Dokumentacja powinna zawierać parametry pracy, harmonogram konserwacji i procedury naprawcze. Bez tego trudno będzie reklamować wady czy planować utrzymanie.
Zaplanuj budżet konserwacji od pierwszego dnia produkcji. Regularna konserwacja kosztuje 3-5% wartości formy rocznie, ale przedłuża żywotność o 40-60%. Brak budżetu na konserwację to droga do awaryjnych napraw i przestojów.
Sprawdź referencje producenta w projektach podobnych do Twojego. Doświadczenie w Twojej branży i z podobnymi materiałami jest bezcenne. Nie bój się poprosić o kontakt do poprzednich klientów.
Te zasady stosujemy w każdym projekcie i rekomendujemy je wszystkim naszym klientom. Dobór form wielogniazdowych przestaje być ryzykowny, gdy opiera się na sprawdzonych metodach i realnej analizie potrzeb. Unikaj emocjonalnych decyzji i kieruj się twardymi danymi.
Praktyczny przewodnik – jak wycisnąć maksimum z form wielogniazdowych
Wydajność form wielogniazdowych zależy od optymalizacji. Dobrze zaprojektowana forma potrzebuje właściwych parametrów i zespołu. Ważne jest też ciągłe monitorowanie.
Systematyczne podejście zwiększa wydajność o 15-30%. To wpływa na rentowność inwestycji w formy wielogniazdowe.
Dostrajanie parametrów dla maksymalnej efektywności
Optymalizacja wtrysku wymaga testowania i dokładnego dokumentowania. Każdy parametr ma wpływ na wyniki.
Temperatura tworzywa jest pierwszym elementem do dostrojenia. Zmniejsz ją o 5-10°C, obserwując jakość i czas krzepnięcia.
Jeśli wypełnienie jest pełne, możesz obniżyć temperaturę. To zwiększa wydajność.
Ciśnienie wtrysku powinno być minimalne. Nadmiar ciśnienia może uszkodzić detale.
Zmniejszaj ciśnienie, aż zobaczysz, że wypełnienie jest niekompletnie. Potem zwiększ o 10-15%.
Prędkość wtrysku wpływa na jakość wypełnienia. Wysoka prędkość poprawia wypełnienie, ale może uszkodzić tworzywo.
Optymalna prędkość to 80-90% maksymalnej możliwości maszyny.
Czas i ciśnienie docisku kompensują skurcz materiału. Stosuj tylko tyle, ile potrzeba.
Testuj czas docisku o 0,5 sekundy. Sprawdź, czy detale są w porządku.
Temperatura formy to kompromis między wykończeniem a czasem cyklu. Wyższa temperatura daje lepszą powierzchnię, ale wydłuża chłodzenie.
Zalecamy utrzymywać temperaturę na dolnej granicy zakresu.
Czas chłodzenia często jest najdłuższą częścią cyklu. Znajdź minimum, które zapewni sztywność.
Każda zaoszczędzona sekunda to setki sztuk rocznie.
- Temperatura tworzywa: testuj dolną granicę zalecenia
- Ciśnienie wtrysku: minimalne dla pełnego wypełnienia
- Prędkość wtrysku: 80-90% maksymalnej możliwości
- Czas docisku: tylko dla skompensowania skurczu
- Temperatura formy: balans między jakością a czasem
- Czas chłodzenia: minimum dla bezpiecznego wypchniecia
Jak rozpoznać rzetelnego partnera produkcyjnego
Wybór producenta form wielogniazdowych ma duży wpływ na produkcję. Nie zwracaj tylko na cenę. Ważne jest wsparcie techniczne.
Pierwszym kryterium jest doświadczenie w projektowaniu form wielogniazdowych. Poproś o portfolio referencyjne.
Zwróć uwagę na złożoność detali i liczbę gniazd.
Możliwości techniczne są kluczowe. Nowoczesne centra obróbcze zapewniają precyzję. Zapytaj o wyposażenie technologiczne.
Wykorzystanie symulacji komputerowych zwiększa szanse powodzenia. Producenci stosują oprogramowanie Moldflow, Moldex3D.
To oszczędza czas i pieniądze na modyfikacjach.
| Kryterium wyboru | Dlaczego ma znaczenie | Jak zweryfikować |
|---|---|---|
| Portfolio referencyjne | Potwierdza doświadczenie w podobnych projektach | Poproś o konkretne przykłady i kontakty do klientów |
| Wyposażenie techniczne | Określa możliwości precyzji i złożoności | Wizytacja zakładu produkcyjnego |
| Symulacje komputerowe | Redukuje ryzyko problemów produkcyjnych | Zapytaj o stosowane oprogramowanie i proces |
| Dokumentacja techniczna | Ułatwia przyszłe modyfikacje i serwis | Sprawdź próbki dokumentacji z innych projektów |
| Serwis posprzedażowy | Zapewnia wsparcie przez cały okres użytkowania | Zapytaj o warunki gwarancji i czas reakcji |
Przejrzysta kalkulacja i szczegółowa dokumentacja świadczą o profesjonalizmie. Unikaj dostawców, którzy nie wyjaśniają ceny i procesu.
Gwarancja i warunki serwisu posprzedażowego chronią inwestycję. Standardem jest gwarancja na 300 000 – 500 000 cykli.
Upewnij się, że umowa precyzuje warunki gwarancyjne i czas reakcji serwisu.
Komunikacja i doradztwo techniczne pokazują, czy producent traktuje Cię jako partnera. Najlepsi dostawcy doradzają optymalizacje.
Certyfikaty jakości ISO 9001 potwierdzają procedury kontroli jakości. To ważne dla form wielogniazdowych.
Możliwość wizytacji zakładu produkcyjnego pozwala ocenić organizację i technologie. Renomowani producenci chętnie pokazują swoje zaplecze.
Wiedza operatorów jako źródło oszczędności
Wydajność form wielogniazdowych zależy od zespołu. Inwestycja w szkolenia zwiększa wydajność.
Wydając 5-10 tysięcy złotych na szkolenie, możesz zaoszczędzić setki tysięcy. To unikanie kosztownych błędów i problemów jakościowych.
Zakres szkoleń powinien obejmować zasady pracy form wielogniazdowych. Operatorzy muszą znać wpływ wielogniazdowności na proces.
Procedury rozruchu i zamykania są kluczowe. Właściwe nagrzanie formy i kontrola balansowania wypełnienia zapobiegają uszkodzeniom.
Rozpoznawanie symptomów problemów to umiejętność, która pozwala reagować na czas. Operatorzy powinni wiedzieć, jak wygląda niezbalansowane wypełnienie gniazd.
- Zasady pracy form wielogniazdowych i ich specyfika
- Procedury bezpiecznego rozruchu i zatrzymania
- Wczesne rozpoznawanie objawów problemów technicznych
- Techniki konserwacji prewencyjnej i inspekcji
- Metodyka optymalizacji parametrów procesu wtryskiwania
- Systemy dokumentowania danych produkcyjnych
Konserwacja prewencyjna wydłuża żywotność form wielogniazdowych. Przeszkoleni operatorzy mogą zapobiegać większości usterek.
Umiejętność optymalizacji parametrów procesu wtryskiwania pozwala zespołowi samodzielnie dostrajać produkcję. To zwiększa elastyczność zakładu.
Dokumentowanie best practices tworzy wartościowy zasób wiedzy. Zapisuj sprawdzone rozwiązania i optymalne parametry.
Angażowanie operatorów w identyfikację problemów i proponowanie rozwiązań przynosi korzyści. Pracownicy „na linii” często jako pierwsi zauważają problemy.
Metodyki Lean Manufacturing i Six Sigma oferują narzędzia optymalizacji. Wybierz elementy najlepiej pasujące do Twojej produkcji.
Nawet proste narzędzia jak analiza 5xD mogą przynieść znaczące rezultaty.
Porównanie dwóch podobnych zakładów pokazuje różnice. Firma stosująca systematyczne doskonalenie osiąga efektywność wyższą o 15-30%.
Kluczem do sukcesu jest konsekwencja. Najlepsze rezultaty osiągają firmy, które traktują doskonalenie jako podróż, nie projekt.
Wniosek
Formy wielogniazdowe to świetny sposób na zwiększenie wydajności produkcji. Pozwalają na wyprodukowanie kilku identycznych elementów w jednym cyklu. To zmniejsza koszty i skraca terminy realizacji.
Wybór konfiguracji jest kluczowy. Nie zawsze więcej gniazd to lepsze rozwiązanie. Ważne są wielkość serii, budżet, parametry maszyn i wymagania jakościowe.
ROI form wtryskowych zależy od wielu czynników. Od kosztu zakupu, przez materiały, po system wtrysku. Analiza zwrotu z inwestycji musi uwzględnić cały okres eksploatacji.
Zachęcamy do audytu procesów produkcyjnych. Zidentyfikujcie produkty do optymalizacji. Przeliczcie scenariusze dla waszej firmy. Skonsultujcie się z doświadczonymi producentami.
Inwestycja w formy wielogniazdowe zwraca się przez lata. To narzędzie wzmacnia konkurencyjność i otwiera nowe możliwości.
