Formy wtryskowe dla branży AGD – wymagania i specyfika produkcji masowej

Branża AGD nie wybacza. Tu nie chodzi o „ładny detal”, tylko o miliony identycznych sztuk, które mają pasować do siebie w linii montażowej, wytrzymać lata użytkowania i nie generować reklamacji. Jeśli forma wtryskowa w tym segmencie jest zaprojektowana „jak do wszystkiego”, to prędzej czy później zemści się to w postaci przestojów, odrzutów i nerwowych telefonów od działu jakości.

Poniżej masz przekrojowe, techniczne spojrzenie na to, czym realnie różnią się formy wtryskowe dla AGD od standardowych narzędzi produkcyjnych.

Skala produkcji: tu nie ma miejsca na eksperymenty

W branży AGD (pralki, lodówki, zmywarki, drobne AGD) standardem są:

• serie liczone w setkach tysięcy i milionach sztuk,
• cykl życia projektu 5–10 lat,
• presja kosztowa i skracanie time-to-market.

To oznacza jedno: forma musi być projektowana pod długą, stabilną eksploatację, a nie tylko „żeby wystartować produkcję”.

Konsekwencje:

• wysoka trwałość komponentów roboczych,
• odporność na zużycie przy pracy 24/7,
• łatwa regeneracja i dostępność części zamiennych,
• minimalizacja przestojów przy konserwacji.

Wymagania jakościowe: estetyka + funkcjonalność

Detale AGD to nie tylko elementy techniczne. To często:

• obudowy widoczne dla użytkownika,
• elementy o wysokim połysku,
• powierzchnie strukturalne (faktury, tekstury),
• komponenty montażowe z tolerancją pasowania.

Kluczowe wymagania:

Powierzchnia

• brak zapadnięć,
• brak linii łączenia widocznych w miejscach ekspozycyjnych,
• kontrola połysku i tekstury.

To wymusza:

• precyzyjne prowadzenie temperatury formy,
• dobrze zaprojektowane chłodzenie (równomierność temperatury),
• stabilne warunki procesu.

Wymiar i powtarzalność

W AGD często masz:

• zatrzaski,
• klipsy,
• prowadnice,
• systemy montażu „na klik”.

Tolerancje są ciasne, a różnice między gniazdami w formach wielogniazdowych muszą być minimalne. Inaczej montaż zacznie „szarpać”, a dział produkcji szybko wskaże formę jako winnego.

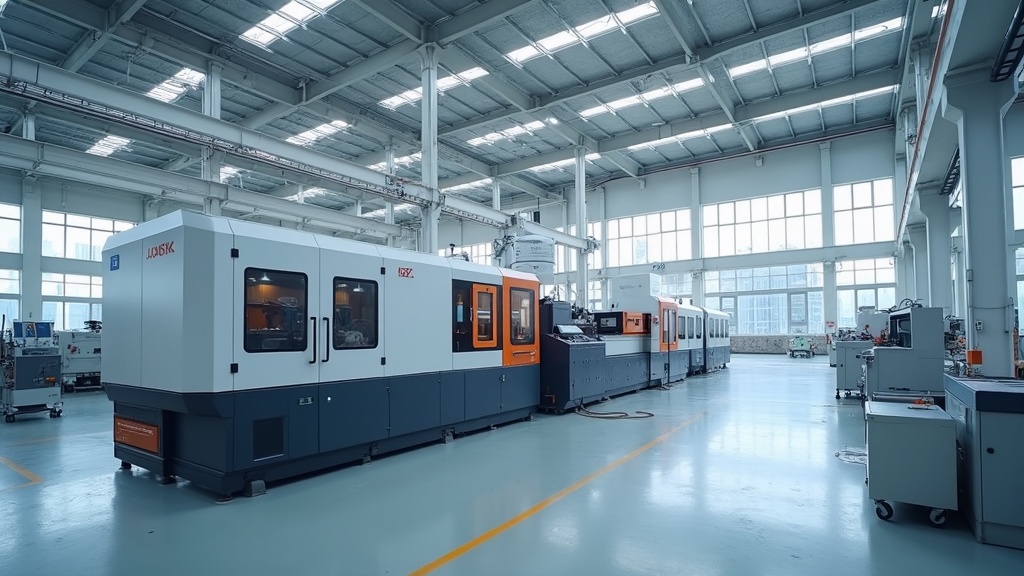

Formy wielogniazdowe i wysoka wydajność

Produkcja masowa w AGD bardzo często oznacza:

• formy 4-, 8-, 16-gniazdowe,
• systemy gorącokanałowe,
• skrócony czas cyklu.

Co to oznacza konstrukcyjnie?

3.1 Balans przepływu

System gorącokanałowy musi być:

• termicznie stabilny,
• zbalansowany pod względem objętościowym,
• odporny na wahania temperatury.

W przeciwnym razie różnice między gniazdami generują:

• różny skurcz,
• różne czasy chłodzenia,
• rozjazd wymiarów.

3.2 Intensywne chłodzenie

Krótki cykl = agresywne odprowadzanie ciepła.
W praktyce oznacza to:

• więcej obiegów chłodzących,
• symetryczne chłodzenie rdzeń–matryca,
• kontrolę temperatury suwaków i wkładek.

W dużych obudowach (np. panel frontowy pralki) chłodzenie bywa decydujące dla całej ekonomiki projektu.

Materiały stosowane w AGD – wpływ na konstrukcję formy

W branży AGD dominują m.in.:

• PP,
• ABS,
• PC/ABS,
• PA z dodatkami,
• tworzywa modyfikowane uniepalniaczami.

Każdy z tych materiałów ma inne wymagania:

• temperatura przetwórstwa,
• skurcz,
• tendencja do paczenia,
• agresywność chemiczna (np. dodatki FR).

Przykłady konsekwencji:

• PC/ABS → wysoka jakość powierzchni, stabilne chłodzenie.
• PA + włókno → zwiększone zużycie gniazd i układu wlewowego.
• Tworzywa z FR → ryzyko korozji, konieczność odpowiednich powłok lub stali.

Trwałość i serwis – forma musi żyć latami

W produkcji masowej forma może wykonać:

• kilka milionów cykli rocznie,
• kilkanaście milionów w całym okresie życia projektu.

Dlatego standardem są:

• wysokiej jakości stale narzędziowe,
• utwardzanie (hartowanie, azotowanie),
• powłoki zwiększające odporność na ścieranie,
• modularna konstrukcja umożliwiająca szybką wymianę wkładek.

Projekt pod utrzymanie ruchu

Forma dla AGD powinna być:

• łatwa w czyszczeniu,
• szybka w demontażu,
• wyposażona w dokumentację serwisową.

W masowej produkcji czas przestoju jest droższy niż stal.

Automatyzacja i integracja z linią produkcyjną

W AGD produkcja często jest:

• w pełni zautomatyzowana,
• z robotem odbierającym detal,
• z kontrolą wizyjną,
• z systemem traceability.

To wymusza:

• przewidywalny wyrzut detalu,
• stabilne położenie wypraski,
• brak deformacji przy manipulacji.

Forma musi być projektowana z uwzględnieniem:

• trajektorii robota,
• czasu odbioru,
• minimalizacji odkształceń przy wyrzucie.

Kontrola jakości i dokumentacja

W projektach AGD bardzo często wymaga się:

• pełnej dokumentacji technicznej,
• raportów z prób (T0, T1, T2),
• analizy FMEA,
• planu kontroli jakości,
• czasem elementów PPAP.

Producent form nie dostarcza tylko narzędzia.
Dostarcza kontrolowany proces technologiczny.

Koszt vs jakość – cienka granica

Branża AGD jest bardzo wrażliwa cenowo.
Presja kosztowa dotyczy:

• ceny formy,
• czasu cyklu,
• zużycia materiału,
• energii.

Jednocześnie nie ma tolerancji na:

• problemy wizualne,
• niestabilność wymiarową,
• reklamacje.

Dlatego kluczowe jest:

• projektowanie pod minimalny czas cyklu przy zachowaniu jakości,
• redukcja masy detalu bez utraty sztywności,
• optymalizacja systemów chłodzenia i wlewowych.

Najczęstsze błędy przy projektowaniu form dla AGD

1. Projektowanie „jak do średniej serii”, bez uwzględnienia milionowych wolumenów.
2. Niedoszacowanie wymagań powierzchniowych.
3. Zbyt słaba stal w aplikacjach z włóknem szklanym.
4. Niewystarczające chłodzenie dużych, płaskich powierzchni.
5. Brak przygotowania formy pod automatyzację.

Formy wtryskowe dla branży AGD to połączenie:

• wysokiej estetyki,
• powtarzalności wymiarowej,
• trwałości w milionowych cyklach,
• zoptymalizowanego czasu cyklu,
• integracji z produkcją zautomatyzowaną.

To nie są narzędzia „na start projektu”.
To są narzędzia, które mają pracować stabilnie przez lata i generować przewagę kosztową producenta.

Jeśli forma nie jest projektowana z myślą o masowej produkcji, to wcześniej czy później zacznie sabotować rentowność całej linii.

Źródła

• Rosato & Rosato – Injection Molding Handbook
• Osswald, Turng, Gramann – Injection Molding Handbook (Hanser)
• Beaumont – Runner and Gating Design Handbook
• ISO 20457 – Plastics moulds – Terminology and classification
• Publikacje branżowe: Plastics Technology, Injection World
