Produkcja dla sektora ochrony zdrowia wymaga dokładności i przestrzegania rygorystycznych norm jakościowych. Narzędzia używane w tym procesie muszą spełniać najwyższe standardy bezpieczeństwa. Dlatego formy wtryskowe medyczne to więcej niż zwykłe elementy wyposażenia produkcyjnego.
Norma ISO 13485 określa wymagania dla systemu zarządzania jakością w tej branży. Obejmuje etapy od projektowania, przez wytwarzanie, aż po konserwację. Przestrzeganie tych wytycznych zapewnia, że komponenty mają bezpośredni wpływ na bezpieczeństwo pacjentów.
Nasz przewodnik jest dla producentów, inżynierów i kierowników jakości. Pokażemy Ci, jak wejść na rynek lub poprawić procesy. Przybliżymy Ci etapy tworzenia narzędzi zgodnych z międzynarodowymi standardami.
Najważniejsze informacje
- Sektor ochrony zdrowia wymaga przestrzegania norm ISO 13485 na każdym etapie produkcji
- Narzędzia do wytwarzania komponentów wpływają bezpośrednio na bezpieczeństwo pacjentów
- System zarządzania jakością obejmuje projektowanie, produkcję i konserwację
- Producenci muszą spełniać rygorystyczne wymagania dokumentacyjne i walidacyjne
- Zgodność z normami międzynarodowymi otwiera dostęp do rynków globalnych
- Inwestycja w standardy jakości to długoterminowa strategia biznesowa
TL;DR – Najważniejsze informacje o formach wtryskowych w branży medycznej
Produkcja form medycznych wymaga zrozumienia kluczowych wymagań normy ISO 13485. Ta norma określa standardy jakości w branży medycznej. Jest ważna na każdym etapie produkcji, od projektowania po konserwację.
Formy medyczne różnią się od standardowych rozwiązań. Wymagają dokładnej kontroli i identyfikacji komponentów. Czystość i sterylność są tu kluczowe.
Proces zgodny z normą produkcji form medycznych składa się z sześciu kroków:
- Projektowanie z analizą ryzyka – identyfikacja zagrożeń i szczegółowa specyfikacja techniczna
- Dobór certyfikowanych materiałów – wybór stali z odpowiednimi atestami i powłokami
- Produkcja z walidacją – kontrola warunków i walidacja procesów
- Kompleksowa kontrola jakości – inspekcja wymiarowa i testy czystości
- Zarządzanie dokumentacją – prowadzenie zapisów jakościowych i elektronicznych systemów
- Planowa konserwacja – dokumentowanie działań serwisowych i utrzymanie stanu technicznego
Zarządzanie łańcuchem dostaw jest równie istotne. Dostawcy muszą spełniać wymogi norma ISO 13485. Regularne audyty i kontrola jakości są obowiązkowe.
Przygotowanie do audytów certyfikacyjnych wymaga uwagi. Audytorzy sprawdzają dokumentację i skuteczność procesów. Znajomość typowych niezgodności pomaga unikać problemów.
To podsumowanie to mapa drogi do dalszej lektury. Każdy aspekt zostanie omówiony w kolejnych sekcjach. Dostarczy praktycznej wiedzy na temat ISO 13485.
Czym jest norma ISO 13485 i dlaczego jest kluczowa dla produkcji form wtryskowych
Produkcja form wtryskowych dla wyrobów medycznych wymaga uwzględnienia normy ISO 13485. To międzynarodowy standard, który określa ramy dla zarządzania jakością w branży medycznej.
Dla producentów form wtryskowych to klucz do bezpiecznych i skutecznych produktów. Muszą one dostosować procesy do rygorystycznych wymagań. To nie jest opcja, ale fundamentalny wymóg współpracy z sektorem medycznym.
Standard ten obejmuje cały cykl życia wyrobu medycznego. Dotyczy to od koncepcji projektowej po serwisowanie i wycofanie z użytkowania. Narzędzia produkcyjne, w tym formy wtryskowe, mają bezpośredni wpływ na jakość produktu.
Struktura i fundamentalne wymagania międzynarodowego standardu jakości
Norma ISO 13485 została stworzona dla organizacji projektujących, produkujących i dystrybuujących wyroby medyczne. W przeciwieństwie do ISO 9001, koncentruje się na wymaganiach sektora zdrowia.
Podstawy standardu opierają się na trzech filarach. Pierwszy to zarządzanie ryzykiem na każdym etapie. Drugi to identyfikacja wszystkich komponentów i materiałów. Trzeci to walidacja procesów krytycznych.
Zakres normy obejmuje siedem kluczowych obszarów systemu zarządzania jakością:
- Odpowiedzialność kierownictwa i zaangażowanie w politykę jakości
- Zarządzanie zasobami ludzkimi, infrastrukturą i środowiskiem pracy
- Planowanie i realizacja procesu projektowania i rozwoju
- Kontrola zakupów i kwalifikacja dostawców
- Nadzór nad produkcją i świadczeniem usług
- Pomiary, analizy i doskonalenie procesów
- Zarządzanie dokumentacją i zapisami jakościowymi
Dla producentów form wtryskowych kluczowe są wymagania dotyczące dokumentacji. Certyfikacja ISO 13485 wymaga prowadzenia szczegółowych zapisów. Dotyczy to specyfikacji technicznych, protokołów walidacji i historii zmian konstrukcyjnych.
ISO 13485 to nie tylko certyfikat na ścianie. To żywy system zarządzania, który musi być stale utrzymywany, monitorowany i doskonalony.
Standard wymaga systemu oceny ryzyka zgodnego z ISO 14971. Każda forma wtryskowa musi przejść przez analizę zagrożeń. To identyfikuje potencjalne ryzyka związane z jej konstrukcją i użytkowaniem.
| Element normy ISO 13485 | Wymagania dla form wtryskowych | Wpływ na jakość produktu |
|---|---|---|
| Zarządzanie dokumentacją | Kompletna dokumentacja techniczna, rysunki, specyfikacje materiałów | Zapewnienie powtarzalności i identyfikowalności procesu |
| Walidacja procesów | Protokoły kwalifikacji IQ, OQ, PQ dla form i procesów wtrysku | Potwierdzenie zdolności do produkcji zgodnej z wymaganiami |
| Kontrola zakupów | Certyfikowane materiały, kwalifikowani dostawcy komponentów | Eliminacja ryzyka użycia niezgodnych materiałów |
| Identyfikowalność | System numeracji i oznaczania form oraz ich komponentów | Możliwość śledzenia historii i powiązania z partiami produktów |
Transformacja procesów projektowych i produkcyjnych według wymagań normy
Wpływ normy na projektowanie ISO 13485 formy wtryskowe jest głęboki i wielowymiarowy. Już na etapie koncepcji formy musimy uwzględnić wszystkie wymagania regulacyjne dotyczące wyrobu medycznego, który będzie w niej produkowany.
Proces projektowania musi być w pełni udokumentowany i kontrolowany. Oznacza to utworzenie specyfikacji wejściowych, które definiują wszystkie wymagania funkcjonalne, wydajnościowe oraz regulacyjne. Każda decyzja projektowa wymaga uzasadnienia i zatwierdzenia.
W fazie produkcji norma nakłada obowiązek walidacji wszystkich procesów specjalnych. Do takich procesów zaliczamy obróbkę CNC elementów formy, procesy spawania czy hartowania. Każdy z tych procesów musi być potwierdzony jako zdolny do powtarzalnego wytwarzania wyników zgodnych z wymaganiami.
Szczególną uwagę przykładamy do kontroli środowiska produkcyjnego. Obszary, w których produkowane są formy dla wyrobów medycznych, muszą spełniać określone wymagania czystości. Wymaga to kontroli temperatury, wilgotności oraz poziomu zanieczyszczeń pyłowych.
Norma wprowadza także wymóg okresowej kalibracji wszystkich przyrządów pomiarowych. Maszyny współrzędnościowe, mikrometry czy czujniki muszą być regularnie wzorcowane i posiadać aktualne certyfikaty kalibracji.
System zarządzania zmianami to kolejny kluczowy element. Każda modyfikacja formy, nawet drobna, musi przejść przez formalny proces oceny wpływu. Zmiany wymagają analizy ryzyka, zatwierdzenia i aktualizacji dokumentacji.
Wielowymiarowe korzyści implementacji standardu jakości
Wdrożenie certyfikacji ISO 13485 w procesie produkcji form przynosi wymierne korzyści biznesowe i operacyjne. Pierwszą i najważniejszą jest zwiększenie zaufania klientów z branży medycznej, którzy wymagają potwierdzenia zgodności z normą już na etapie wyboru dostawcy.
Posiadanie certyfikatu otwiera drzwi do międzynarodowych rynków. Wiele krajów, w tym Stany Zjednoczone, Kanada czy państwa Unii Europejskiej, uznaje ISO 13485 jako podstawę do rejestracji wyrobów medycznych. Bez tej certyfikacji dostęp do tych rynków jest praktycznie niemożliwy.
Z perspektywy operacyjnej obserwujemy znaczącą redukcję liczby reklamacji i niezgodności. Rygorystyczne procesy kontroli jakości i walidacji prowadzą do eliminacji defektów już na etapie produkcji, co przekłada się na niższe koszty wadliwości.
Standard wymusza także usprawnienie procesów wewnętrznych. Jasno zdefiniowane procedury, odpowiedzialności i przepływy informacji eliminują chaos organizacyjny. Pracownicy dokładnie wiedzą, co, kiedy i jak mają wykonać.
Oto kluczowe korzyści z wdrożenia normy w produkcji form wtryskowych:
- Budowanie przewagi konkurencyjnej na rynku form dla wyrobów medycznych
- Redukcja ryzyka prawnego związanego z wadliwymi produktami
- Poprawa efektywności procesów poprzez standaryzację i eliminację marnotrawstwa
- Zwiększenie zaangażowania pracowników dzięki jasnym standardom pracy
- Ułatwienie przechodzenia audytów klientów i jednostek notyfikowanych
System zarządzania jakością oparty na normie tworzy także kulturę ciągłego doskonalenia. Regularne przeglądy zarządzania, audyty wewnętrzne i analizy danych jakościowych prowadzą do systematycznego podnoszenia standardów produkcji.
Nie bez znaczenia jest również aspekt zarządzania wiedzą. Kompleksowa dokumentacja procesów, procedur i doświadczeń stanowi cenne repozytorium wiedzy organizacyjnej. Ułatwia to szkolenie nowych pracowników i zapewnia ciągłość operacyjną.
Wreszcie, zgodność z normą przekłada się na lepsze relacje z organami regulacyjnymi. Podczas inspekcji czy audytów certyfikacyjnych, organizacje wdrożone mogą szybko i skutecznie wykazać zgodność z wymaganiami prawnymi.

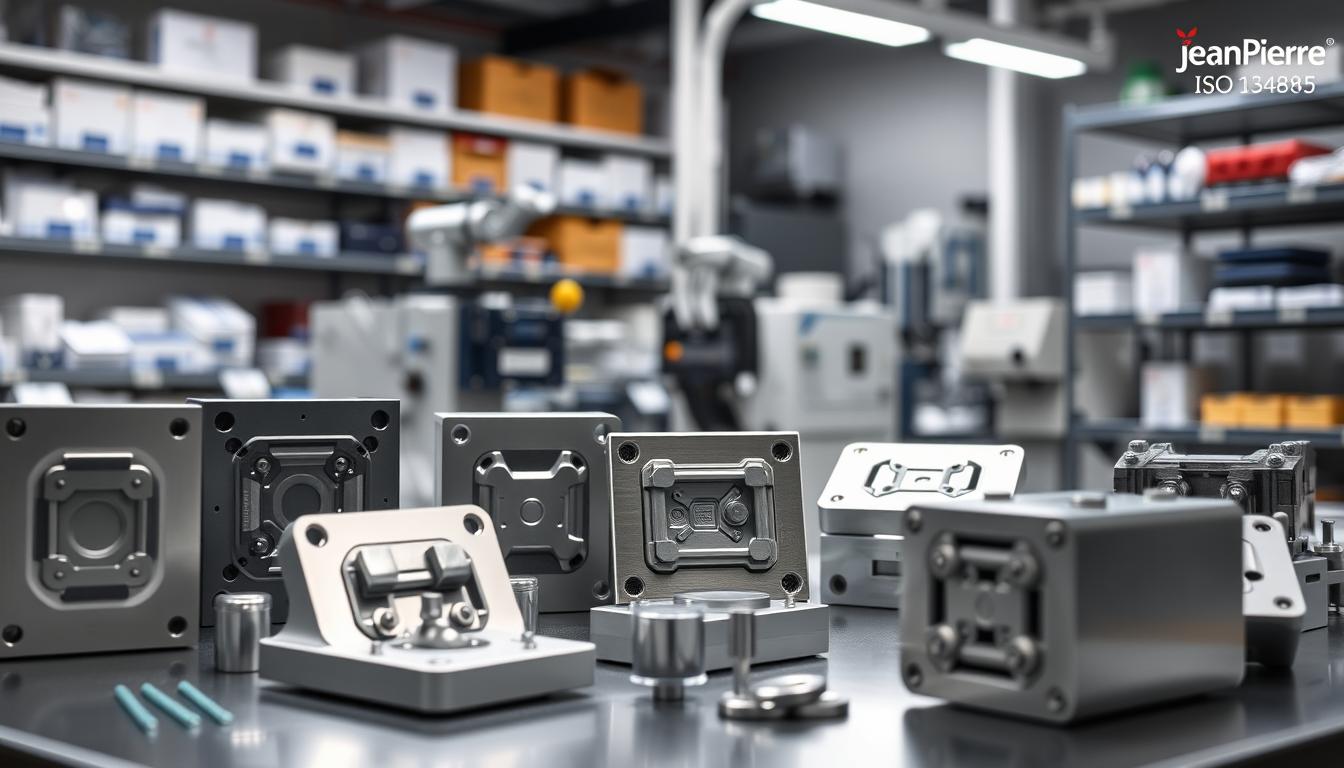

Formy wtryskowe branża medyczna – specyficzne wymagania i wyzwania
Branża medyczna wymaga od producentów form wtryskowych szczególnej precyzji. Produkty medyczne mają duży wpływ na zdrowie pacjentów. Dlatego każdy element procesu musi być dokładnie kontrolowany i udokumentowany.
W przeciwieństwie do standardów przemysłowych, formy wtryskowe dla branży medycznej podlegają rygorystycznym procedurom. Każda forma musi przejść dokładną walidację przed produkcją. To zapewnia, że produkty spełniają wszystkie normy bezpieczeństwa.
Kluczowe różnice w konstrukcji i dokumentacji form medycznych
Formy medyczne różnią się od standardowych form wtryskowych na wielu poziomach. Pełna identyfikowalność i śledzenie historii zmian są kluczowe. Musimy prowadzić dokładną dokumentację każdej zmiany, naprawy czy konserwacji.
Materiały używane do budowy form medycznych muszą mieć odpowiednie certyfikaty. Stosujemy certyfikowane stale, które są odporne na korozję i kompatybilne z procesami sterylizacji. Standardowe formy rzadko wymagają takiego doboru materiałów.
Wykończenie powierzchni w formach do wyrobów medycznych musi spełniać wyższe standardy. Powierzchnie często polerujemy do wysokiego połysku. To zmniejsza ryzyko adhezji bakterii i ułatwia czyszczenie.
| Aspekt | Formy standardowe | Formy medyczne |
|---|---|---|
| Dokumentacja | Podstawowa dokumentacja techniczna | Pełna historia zmian, protokoły walidacyjne, analiza ryzyka |
| Materiały konstrukcyjne | Typowe stale narzędziowe | Certyfikowane stale odporne na korozję i sterylizację |
| Wykończenie powierzchni | Ra 0,8-1,6 μm | Ra 0,1-0,4 μm (polerowanie lustrzane) |
| Kontrola jakości | Wyrywkowa kontrola wymiarów | 100% kontrola parametrów krytycznych |
Precyzja wymiarowa i stabilność parametrów krytycznych
W produkcji form medycznych tolerancje wymiarowe są znacznie mniejsze niż w standardowych zastosowaniach. Często pracujemy z tolerancjami rzędu ±0,01 mm lub mniejszymi dla kluczowych wymiarów. To wymaga zastosowania zaawansowanych technologii.
Kontrola geometrii powierzchni obejmuje nie tylko wymiary liniowe, ale także kształt i położenie elementów. Stosujemy maszyny pomiarowe do weryfikacji złożonych geometrii. Każdy parametr musi spełniać wąskie tolerancje określone w specyfikacji technicznej.
Powtarzalność procesu jest kluczowa dla form do wyrobów medycznych. Forma musi produkować identyczne części przez setki tysięcy cykli. Monitorujemy wskaźniki Cp i Cpk, które powinny przekraczać 1,67 dla procesów medycznych.
Stabilność wymiarowa w długim okresie użytkowania wymaga odpowiedniego projektu i materiałów. Musimy uwzględnić wpływ zmian temperatury i ciśnienia na strukturę formy. Przewidywalne zachowanie formy w czasie zapewnia stałą jakość produktów.
Rygorystyczne standardy czystości i kompatybilności sterylizacyjnej
Wymagania dotyczące czystości form wtryskowych dla branży medycznej są bardzo rygorystyczne. Definiujemy akceptowalne poziomy zanieczyszczeń na powierzchni formy. Typowo dopuszczamy maksymalnie 100 cząstek o rozmiarze 25-50 μm na cm².
Procedury czyszczenia form przed pierwszym użyciem obejmują wieloetapowy proces. Rozpoczynamy od mycia detergentami, następnie przepłukujemy wodą dejonizowaną i suszymy w kontrolowanych warunkach. Każdy etap czyszczenia jest dokumentowany i walidowany pod kątem skuteczności.
Czyszczenie między cyklami produkcyjnymi wymaga szczegółowych procedur. Musimy zapewnić, że sterylność form wtryskowych jest zachowana bez uszkodzenia delikatnych powierzchni. Stosujemy dedykowane środki czyszczące kompatybilne z materiałami formy.
Kompatybilność z różnymi metodami sterylizacji jest kluczowa. Formy muszą wytrzymać ekspozycję na:
- Tlenek etylenu (ETO) – wymagający odporności na penetrację gazu i wilgoć
- Promieniowanie gamma – powodujące potencjalne zmiany w strukturze materiałów
- Sterylizację parową (autoklaw) – obciążającą formę wysoką temperaturą i ciśnieniem
- Sterylizację plazmową – wymagającą specjalnych materiałów powierzchniowych
Zapobieganie kontaminacji mikrobiologicznej rozpoczyna się już na etapie projektowania formy. Eliminujemy martwe strefy, w których mogą gromadzić się bakterie. Płynne linie i zaokrąglone przejścia ułatwiają skuteczne czyszczenie wszystkich powierzchni.
Kontrola czystości mikrobiologicznej obejmuje regularne pobieranie wymazów z powierzchni formy. Analizujemy obecność bakterii, drożdży i pleśni, stosując certyfikowane laboratoria mikrobiologiczne. Wyniki tych badań dokumentujemy i przechowujemy zgodnie z wymaganiami ISO 13485.
Materiały stosowane do konstrukcji form muszą być odporne na korozję i nie mogą uwalniać substancji mogących kontaminować produkty. Wybieramy stale odporne na działanie środków czyszczących i sterylizujących. Ta zgodność materiałowa gwarantuje długotrwałą sterylność form wtryskowych i bezpieczeństwo wyrobów medycznych.
Krok 1: Projektowanie form wtryskowych zgodnie z wymaganiami ISO 13485
Prace nad formami wtryskowymi dla produktów medycznych zaczynamy od dokładnego projektowania form medycznych zgodnie z ISO 13485. Ta faza jest kluczowa dla jakości i bezpieczeństwa produktów.
Projektowanie wymaga pracy zespołowej. Współpracujemy z inżynierami, specjalistami ds. jakości i ekspertami branżowymi. Razem tworzymy rozwiązania spełniające najwyższe standardy.
Norma ISO 13485 wymaga dokładnego dokumentowania projektów. Każdy element musi być dobrze udokumentowany, aby zapewnić pełną identyfikowalność.
Przeprowadzenie analizy ryzyka na etapie projektowania
Analiza ryzyka form wtryskowych jest podstawą zgodnego z ISO 13485. Przeprowadzamy ją zgodnie z normą ISO 14971, która określa zarządzanie ryzykiem.
Na początku identyfikujemy potencjalne zagrożenia. Do najważniejszych należą:
- Możliwość powstawania zadziorów
- Trudności w oczyszczaniu formy
- Ryzyko korozji materiałów
- Niedokładności wymiarowe
- Problemy z powtarzalnością procesu wtrysku
Dla każdego ryzyka oceniamy prawdopodobieństwo wystąpienia i potencjalne skutki. Używamy matryc ryzyka do oceny i priorytetyzacji.
Po ocenie ryzyk wprowadzamy środki kontroli. Mogą to być modyfikacje konstrukcyjne czy dodatkowe kontrole jakości. Dokumentujemy wszystko w raporcie analizy ryzyka.
Opracowanie specyfikacji technicznej formy
Specyfikacja techniczna to dokument określający parametry formy. Jest podstawą do projektowania i produkcji.
Nasza specyfikacja zawiera informacje o wymaganiach funkcjonalnych, parametrach technicznych i materiałach. Dokument ten zatwierdzają zespół projektowy i dział jakości.
Tworzenie kompletnej dokumentacji projektowej
Dokumentacja projektowa musi być szczegółowa i kompletna. Norma ISO 13485 wymaga, aby każdy aspekt projektu był udokumentowany.
Kompletna dokumentacja obejmuje rysunki techniczne, modele 3D i analizy symulacyjne. Dokumenty muszą być odpowiednio oznaczone i chronione.
| Typ dokumentu | Zawartość | Format | Zatwierdza |
|---|---|---|---|
| Rysunki złożeniowe | Kompletna struktura formy ze wszystkimi komponentami | PDF, DWG | Kierownik projektu |
| Rysunki części | Szczegółowe wymiary każdego elementu z tolerancjami | PDF, DWG | Konstruktor |
| Modele 3D | Geometria przestrzenna wszystkich komponentów | STEP, IGES | Konstruktor |
| Specyfikacja materiałowa | Wykaz materiałów z certyfikatami i normami | PDF, Excel | Dział jakości |
Rysunki techniczne i modele 3D
Rysunki techniczne 2D i modele 3D są podstawą komunikacji w projekcie. Muszą spełniać standardy jakości i szczegółowości.
Nasze rysunki zawierają wszystkie niezbędne informacje konstrukcyjne. Obejmują wymiary, tolerancje, wykończenie i materiały. Każdy rysunek jest oznaczony numerem identyfikacyjnym, rewizją i datą.
Modele 3D tworzymy w profesjonalnych systemach CAD. Pozwala to na śledzenie zmian i szybką modyfikację konstrukcji. Modele eksportujemy w uniwersalnych formatach STEP i IGES.
W szczególności dbamy o modelowanie powierzchni kontaktujących się z wyrobem medycznym. Projektujemy te obszary z najwyższą precyzją, uwzględniając wymagania dotyczące chropowatości i czystości.
Dokumentacja zarządzania zmianami projektowymi
System zarządzania zmianami projektowymi (Engineering Change Management) jest kluczowy dla zgodności z ISO 13485. Każda modyfikacja musi przejść przez sformalizowany proces oceny i zatwierdzenia.
Procedura zarządzania zmianami obejmuje:
- Zgłoszenie potrzeby zmiany z uzasadnieniem
- Ocena wpływu zmiany na funkcjonalność i bezpieczeństwo
- Ponowna analiza ryzyka uwzględniająca zmianę
- Zatwierdzenie zmiany przez uprawnionych przedstawicieli
- Aktualizacja dokumentów
- Komunikacja do zainteresowanych stron
Każda zmiana projektowa jest dokumentowana w formularzu ECN. Dokument ten zawiera opis modyfikacji, powód wprowadzenia, ocenę wpływu i listę zaktualizowanych dokumentów. Wszystkie ECN-y archiwizujemy jako część historii projektu.
W szczególności istotne jest dokumentowanie zmian wpływających na parametry krytyczne dla jakości wyrobu medycznego. Takie modyfikacje mogą wymagać dodatkowych testów walidacyjnych oraz aktualizacji dokumentacji rejestracyjnej produktu.
W naszym systemie każdy dokument projektowy jest powiązany z historią zmian. Pozwala to na pełną identyfikowalność i możliwość powrotu do wcześniejszych wersji w razie potrzeby. Zachowujemy również elektroniczne ślady zatwierdzeń zgodnie z wymogami 21 CFR Part 11 dla dokumentacji elektronicznej.
Krok 2: Dobór właściwych materiałów do konstrukcji form medycznych
Wybór materiałów do form wtryskowych jest kluczowy dla branży medycznej. Materiały do form medycznych muszą być trwałe i precyzyjne. Ważne jest, aby zapewniały bezpieczeństwo produktów.
Decyzje na tym etapie wpływają na zgodność z normą ISO 13485. To wpływa na jakość wyrobów medycznych.
Wybierając materiały, kierujemy się trzema kryteriami. Chodzi o właściwości mechaniczne, odporność na korozję i kompatybilność z procesami sterylizacji. Każdy aspekt wymaga dokładnej analizy i zgodności z normami.
Gatunki stali i ich certyfikacja dla zastosowań medycznych
Stale narzędziowe są podstawą form wtryskowych dla branży medycznej. Stosujemy różne gatunki stali, które sprawdzają się w wymagających aplikacjach.
- Stal H13 – doskonała odporność na zmęczenie cieplne i wysoką hartowność, idealna do form pracujących w podwyższonych temperaturach
- Stal S136 – stal nierdzewna o wyjątkowej odporności na korozję, szczególnie polecana do produkcji komponentów wymagających wysokiej czystości
- Stal 420 ESR – charakteryzuje się bardzo jednorodną strukturą dzięki procesowi ESR (Electroslag Remelting), zapewnia doskonałą polerowanie
- Stal 316L – stal nierdzewna austenityczna o najwyższej odporności chemicznej, stosowana w najbardziej wymagających aplikacjach
Kluczowym wymogiem dla materiałów do form medycznych jest posiadanie certyfikatów materiałowych zgodnych z normą EN 10204 w klasie minimum 3.1. Certyfikat ten potwierdza skład chemiczny, właściwości mechaniczne oraz pochodzenie materiału. Zapewniamy pełną identyfikowalność materiałów od momentu zakupu przez cały proces produkcji aż do finalnej formy.
Dokumentacja materiałowa musi zawierać informacje o producencie stali, numerze topienia oraz wynikach badań laboratoryjnych. Współpracujemy wyłącznie z dostawcami, którzy dostarczają kompletną dokumentację zgodną z wymaganiami ISO 13485.
| Gatunek stali | Główne zastosowanie | Twardość (HRC) | Odporność na korozję |
|---|---|---|---|
| H13 | Formy do tworzyw o wysokiej temperaturze przetwarzania | 48-52 | Średnia |
| S136 | Komponenty wymagające wysokiej czystości powierzchni | 50-54 | Bardzo wysoka |
| 420 ESR | Gniazda formujące z doskonałym wykończeniem | 50-53 | Wysoka |
| 316L | Aplikacje o najwyższych wymaganiach chemicznych | Brak hartowania | Najwyższa |
Zaawansowane techniki wykończenia i ochrony powierzchni
Powłoki antykorozyjne i wykończenie powierzchni mają kluczowe znaczenie. Zapewniają czystość i trwałość narzędzia. Stosujemy różne metody obróbki powierzchniowej dostosowane do wymagań medycznych.
Polerowanie mechaniczne pozwala osiągnąć niską chropowatość powierzchni (Ra
Wśród powłok antykorozyjnych wyróżniamy kilka skutecznych rozwiązań:
- Chromowanie twarde – zwiększa twardość powierzchni do 70 HRC i poprawia odporność na zużycie, stosowane głównie na powierzchniach roboczych narażonych na intensywne tarcie
- Azotowanie – proces dyfuzyjny tworzący twardą warstwę powierzchniową o doskonałej odporności na korozję bez zmiany wymiarów elementu
- Powłoki PVD (Physical Vapor Deposition) – nanoszenie cienkich warstw tytanu, chromu lub ich związków w próżni, oferujące bardzo wysoką twardość i odporność chemiczną
- Powłoki DLC (Diamond-Like Carbon) – nowoczesna technologia zapewniająca ekstremalnie niski współczynnik tarcia i wyjątkową odporność na zużycie
Wybór odpowiedniego wykończenia zależy od typu przetwarzanego tworzywa. Intensywność produkcji i specyficzne wymagania dotyczące czystości są kluczowe. Każda zastosowana powłoka wymaga walidacji i udokumentowania zgodności z normami medycznymi.
Odporność materiałów na metody sterylizacji
Kompatybilność materiałów z różnymi metodami sterylizacji jest istotna. Forma musi zachować swoje właściwości pomimo wielokrotnego narażenia na agresywne procesy sterylizacyjne.
Sterylizacja tlenkiem etylenu (ETO) jest stosunkowo łagodna dla materiałów formy. Nie powoduje degradacji stali narzędziowych ani większości powłok ochronnych. Wymaga jednak materiałów nieprzepuszczalnych i łatwych do oczyszczenia przed procesem sterylizacji.
Promieniowanie gamma stanowi większe wyzwanie dla trwałości form. Wielokrotne napromieniowanie może wpływać na właściwości niektórych materiałów, szczególnie tych o złożonej strukturze. Wybieramy stale o stabilnej strukturze krystalicznej, które zachowują właściwości mechaniczne po ekspozycji na promieniowanie.
Sterylizacja plazmą niskotemperaturową nie wywiera negatywnego wpływu na większość stali narzędziowych. Jest to metoda coraz częściej preferowana w branży medycznej ze względu na łagodne warunki procesu. Wymaga jednak materiałów o gładkich powierzchniach bez mikropor, w których mogłyby osadzać się resztki plazmy.
Autoklaw (sterylizacja parą wodną w wysokiej temperaturze) jest najbardziej wymagającą metodą dla materiałów formy. Cykliczne narażenie na temperaturę 121-134°C i wilgoć może prowadzić do korozji materiałów o niewystarczającej odporności. Dlatego dla form produkujących wyroby sterylizowane autoklawie stosujemy wyłącznie stale nierdzewne najwyższej jakości, takie jak 316L lub S136 z dodatkowymi powłokami ochronnymi.
Dokumentujemy odporność wybranych materiałów na konkretne metody sterylizacji poprzez testy zgodności oraz analizy długoterminowej trwałości. Ta dokumentacja stanowi integralną część dokumentacji technicznej formy i jest niezbędna podczas audytów zgodności z ISO 13485.
Krok 3: Produkcja form z zachowaniem rygorystycznych wymogów ISO 13485
Produkcja form medycznych łączy precyzję z dokładną kontrolą. Po projektowaniu i wyborze materiałów, rozpoczynamy fazę realizacji. Każda operacja musi być udokumentowana i sprawdzona.
Norma ISO 13485 wymaga dokładnej walidacji procesów. Musimy udowodnić, że każdy etap produkcji jest powtarzalny i daje przewidywalne wyniki. To zapobiega niezgodnościom, które mogą zaszkodzić jakości.
Zapewnienie właściwych warunków środowiskowych podczas produkcji
Kontrola środowiska jest kluczowa dla precyzji. Warunki w halach produkcyjnych wpływają na stabilność wymiarów. Niewłaściwa temperatura czy wilgotność może powodować odkształcenia materiału.
W naszych zakładach monitorujemy parametry środowiskowe. Temperatura w strefach obróbki jest utrzymywana na 20°C ±2°C. Wilgotność powietrza nie przekracza 60%, co zapobiega korozji.
W operacjach wykończeniowych, jak polerowanie, korzystamy z pomieszczeń o czystości ISO 7 lub ISO 8. To minimalizuje ryzyko kontaminacji.
Kluczowe parametry kontroli środowiskowej obejmują:
- Stałą temperaturę i wilgotność w strefach obróbczych
- Filtrację powietrza z użyciem filtrów HEPA tam, gdzie jest to wymagane
- Odpowiednie oświetlenie zapewniające wykrycie najmniejszych defektów
- Systemy zapobiegające przedostawaniu się zanieczyszczeń z innych stref
- Regularne czyszczenie i dezynfekcję powierzchni roboczych
Parametry środowiskowe są rejestrowane w systemach monitoringu. Pozwala nam to na bieżąco reagować na odchylenia.
Metodologia walidacji procesów obróbczych i montażowych
Walidacja procesów obróbczych jest kluczowa. Musimy udowodnić, że każdy proces jest kontrolowany i powtarzalny.
Stosujemy trzystopniową metodologię walidacji procesów. Pierwszy etap to kwalifikacja instalacji (IQ). Dokumentujemy, że maszyny zostały prawidłowo zainstalowane.
Drugi etap to kwalifikacja operacyjna (OQ). Tutaj testujemy, czy urządzenia działają zgodnie z założonymi parametrami. Wykonujemy serie testów, które są dokumentowane.
Trzeci etap to kwalifikacja wydajności (PQ). Przeprowadzamy rzeczywistą produkcję reprezentatywnych partii komponentów. Analizujemy, czy procesy pozwalają uzyskać wymagane parametry jakościowe.
| Etap walidacji | Zakres weryfikacji | Dokumentacja |
|---|---|---|
| IQ – Kwalifikacja instalacji | Specyfikacje, kalibracja, przyłączenia | Protokoły instalacyjne, certyfikaty |
| OQ – Kwalifikacja operacyjna | Parametry pracy, testy funkcjonalne | Raporty testowe, wykresy |
| PQ – Kwalifikacja wydajności | Produkcja testowa, pomiary jakości | Protokoły pomiarowe, analizy statystyczne |
Dla każdego procesu obróbczego tworzymy szczegółowe instrukcje. Operatorzy otrzymują przeszkolenie dotyczące specyfiki produkcji.
Walidacja procesów obróbczych nie kończy się po razu. Przeprowadzamy rewalidację po każdej istotnej zmianie. Zapewnia to ciągłą zgodność z wymaganiami ISO 13485.
Kompleksowy system śledzenia komponentów formy
System identyfikowalności i śledzenia komponentów to podstawa kontroli jakości. Od momentu przyjęcia surowca do magazynu aż po finalne zmontowanie formy, każdy element musi być jednoznacznie identyfikowalny.
Rozpoczynamy od nadania unikalnych numerów identyfikacyjnych wszystkim surowcom i półfabrykatom. Każda dostawa stali narzędziowej otrzymuje kod, który łączymy z certyfikatami materiałowymi dostawcy. Te informacje wprowadzamy do elektronicznego systemu zarządzania produkcją.
W trakcie obróbki stosujemy różne metody oznaczania komponentów:
- Grawerowanie laserowe numerów seryjnych bezpośrednio na powierzchni elementu
- Etykiety z kodami QR dla elementów, gdzie grawerowanie nie jest możliwe
- Elektroniczne karty pracy przypisane do każdego komponentu
- Fotodokumentacja na kluczowych etapach obróbki
Każda operacja obróbcza jest rejestrowana w systemie. Operator skanuje kod komponentu przed rozpoczęciem pracy i po jej zakończeniu. System automatycznie przypisuje informacje o maszynie, użytych narzędziach, parametrach obróbki oraz operatorze.
Szczególną uwagę poświęcamy dokumentowaniu odstępstw od standardowych procedur. Jeśli podczas obróbki wystąpi jakakolwiek niezgodność, jest to natychmiast rejestrowane. Każde odstępstwo wymaga analizy i zatwierdzenia przez odpowiedzialną osobę z zespołu jakości.
Na etapie montażu formy weryfikujemy, czy wszystkie komponenty pochodzą z zatwierdzonych partii produkcyjnych. System blokuje możliwość użycia elementów, które nie przeszły pełnej walidacji. Finalnie, zmontowana forma otrzymuje ostateczny numer identyfikacyjny wraz z kompletną dokumentacją techniczną.
Dzięki temu systemowi śledzenia jesteśmy w stanie w ciągu kilku minut uzyskać pełne informacje o każdym komponencie formy. Możemy określić, z jakiej partii stali pochodzi, kto wykonywał obróbkę, jakie były parametry procesu oraz kiedy przeprowadzono kontrolę jakości. Ta identyfikowalność jest niezbędna zarówno podczas audytów ISO 13485, jak i w przypadku konieczności analizy przyczyn ewentualnych problemów.
Krok 4: Kontrola jakości i kompleksowa walidacja form wtryskowych
Zanim forma wtryskowa trafi do linii produkcyjnej, musimy przeprowadzić wieloetapową weryfikację jej parametrów i właściwości. Kontrola jakości form w branży medycznej wymaga dokładności. Norma ISO 13485 wymaga udokumentowania każdego aspektu procesu weryfikacji.
Czwarty etap produkcji form wtryskowych koncentruje się na kompleksowej walidacji gotowego narzędzia. Obejmuje to pomiary wymiarowe, testy funkcjonalne oraz weryfikację zgodności z wymaganiami higienicznymi. Każdy element musi zostać skrupulatnie sprawdzony i udokumentowany.
W tym kluczowym momencie procesie weryfikujemy, czy zainwestowane środki i czas przekładają się na narzędzie spełniające wszystkie krytyczne wymagania. Walidacja form wtryskowych stanowi podstawę do uzyskania zgody na rozpoczęcie produkcji seryjnej komponentów medycznych.
Inspekcja wymiarowa i kontrola parametrów krytycznych
Pierwszym elementem kompleksowej kontroli jest szczegółowa inspekcja wymiarowa medyczna. Wykorzystujemy zaawansowane technologie pomiarowe, które zapewniają precyzję na poziomie mikrometrów. Współrzędnościowe maszyny pomiarowe (CMM) stanowią podstawowe narzędzie w tym procesie.
Pomiary na maszynach CMM dostarczają nam pełnych raportów zawierających rzeczywiste wymiary oraz odchyłki od wartości nominalnych. Każdy krytyczny wymiar formy zostaje zmierzony i porównany ze specyfikacją projektową. Dokumentujemy także identyfikowalność wszystkich użytych przyrządów pomiarowych, dołączając aktualne certyfikaty kalibracji.
Kontrola chropowatości powierzchni wymaga zastosowania profesjonalnych profilometrów. Te precyzyjne urządzenia pozwalają nam ocenić jakość wykończenia powierzchni formujących, co ma bezpośredni wpływ na gładkość produkowanych części medycznych. Parametry takie jak Ra, Rz czy Rmax muszą mieścić się w ściśle określonych zakresach.
Geometria gniazd formujących podlega szczególnie rygorystycznej weryfikacji. Sprawdzamy:
- Kąty pochylenia i ich zgodność z założeniami projektowymi
- Równoległość i prostopadłość powierzchni roboczych
- Symetrię poszczególnych elementów formy
- Dokładność wykonania detali o skomplikowanej geometrii
- Wymiary krytyczne wpływające na funkcjonalność wyrobu medycznego
System chłodzenia i odpowietrzania formy również wymaga weryfikacji funkcjonalnej. Przeprowadzamy testy przepływu, które potwierdzają prawidłowe działanie kanałów chłodzących. Sprawdzamy drożność wszystkich przewodów oraz skuteczność usuwania powietrza z gniazd formujących podczas wtrysku.
Wszystkie wyniki pomiarów trafiają do kompleksowego raportu inspekcji wymiarowej. Dokument ten stanowi integralną część dokumentacji formy i musi być dostępny podczas audytów zgodności z ISO 13485. Przechowujemy go przez cały okres użytkowania narzędzia, a często także po jego wycofaniu z eksploatacji.
Dokumentacja kwalifikacji instalacji, operacyjnej i wydajności
Proces kwalifikacji formy wtryskowej dzieli się na trzy odrębne etapy, znane jako IQ/OQ/PQ. Każdy z nich ma specyficzny cel i wymaga osobnej dokumentacji. Ten strukturalny system walidacji gwarantuje kompleksową weryfikację narzędzia przed rozpoczęciem produkcji regularnej.
Kwalifikacja instalacji (IQ – Installation Qualification) koncentruje się na weryfikacji dostawy i kompletności dokumentacji. Na tym etapie potwierdzamy, że forma została wykonana zgodnie ze specyfikacją i dostarczona z wszystkimi wymaganymi dokumentami. Sprawdzamy oznaczenia identyfikacyjne, numery seryjne oraz kompletność instrukcji obsługi.
Podczas IQ weryfikujemy również warunki magazynowania i transportu formy. Dokumentujemy, czy narzędzie nie uległo uszkodzeniu w transcie i czy zostało prawidłowo zabezpieczone przed korozją. Protokół kwalifikacji instalacji zawiera szczegółowy opis stanu technicznego formy po dostawie.
| Etap kwalifikacji | Cel weryfikacji | Kluczowe elementy dokumentacji | Kryteria akceptacji |
|---|---|---|---|
| IQ – Kwalifikacja Instalacji | Potwierdzenie zgodności dostawy ze specyfikacją | Protokół odbioru, dokumentacja techniczna, certyfikaty materiałów, oznaczenia formy | 100% kompletność dokumentacji i zgodność ze specyfikacją |
| OQ – Kwalifikacja Operacyjna | Weryfikacja parametrów pracy formy | Protokoły testów funkcjonalnych, wyniki pomiarów procesowych, karta walidacji | Wszystkie parametry w określonych zakresach tolerancji |
| PQ – Kwalifikacja Wydajności | Potwierdzenie stabilności produkcji seryjnej | Raporty z serii walidacyjnych, analizy statystyczne, potwierdzenie powtarzalności | Minimum 3 serie konsekutywnie spełniające wymagania jakościowe |
Kwalifikacja operacyjna (OQ – Operational Qualification) potwierdza, że forma działa zgodnie z parametrami projektowymi. Przeprowadzamy szereg testów funkcjonalnych w określonych zakresach zmienności parametrów procesu. Sprawdzamy, jak narzędzie reaguje na różne temperatury wtrysku, ciśnienia oraz czasy cyklu.
Na etapie OQ produkujemy serie próbne części medycznych i poddajemy je dokładnej kontroli. Weryfikujemy stabilność wymiarową, jakość powierzchni oraz powtarzalność parametrów krytycznych. Wszystkie wyniki muszą mieścić się w określonych przedziałach tolerancji.
Kwalifikacja wydajności (PQ – Performance Qualification) demonstruje, że forma konsekwentnie produkuje części zgodne ze specyfikacją w warunkach rutynowej produkcji. Ten najważniejszy etap walidacji wymaga wyprodukowania minimum trzech serii walidacyjnych. Każda seria musi spełniać wszystkie wymagania jakościowe bez konieczności dokonywania korekt parametrów.
Podczas PQ zbieramy dane statystyczne potwierdzające zdolność procesu do wytwarzania wyrobów w wymaganych tolerancjach. Obliczamy wskaźniki Cp i Cpk, które muszą osiągać wartości minimalne określone w specyfikacji produktu. Dla komponentów medycznych często wymagane są wskaźniki przekraczające 1,67.
Testy czystości i weryfikacja wymogów higienicznych
Czystość form wtryskowych przeznaczonych do produkcji wyrobów medycznych stanowi kluczowy aspekt bezpieczeństwa pacjentów. Wymagania higieniczne wykraczają znacznie poza standardy stosowane w innych branżach. Każda forma musi przejść rygorystyczne testy czystości przed dopuszczeniem do produkcji.
Weryfikacja poziomu czystości obejmuje kontrolę obecności cząstek stałych, pozostałości substancji chemicznych oraz ewentualnych zanieczyszczeń mikrobiologicznych. Metody analityczne dobieramy w zależności od klasy wyrobu medycznego, który będzie produkowany przy użyciu danej formy.
Dla form przeznaczonych do produkcji implantów lub wyrobów mających kontakt z krwią stosujemy najbardziej restrykcyjne procedury kontrolne. Wymagają one często przeprowadzenia badań w wyspecjalizowanych laboratoriach akredytowanych zgodnie z normą ISO 17025.
Procedury czyszczenia form medycznych
Przed pierwszym użyciem każda forma medyczna przechodzi przez wieloetapowy proces czyszczenia i przygotowania. Rozpoczynamy od usunięcia zgrubnych zanieczyszczeń mechanicznych oraz pozostałości środków ochronnych zastosowanych podczas transportu. Następnie przechodzimy do bardziej zaawansowanych metod.
Czyszczenie ultradźwiękowe stanowi jedną z najbardziej skutecznych metod usuwania mikrozanieczyszczeń z powierzchni form. Wykorzystujemy kąpiele ultradźwiękowe z odpowiednimi detergentami dopuszczonymi do kontaktu z wyrobami medycznymi. Proces ten usuwa cząstki o wielkości mikrometrów z nawet najbardziej niedostępnych obszarów formy.
Czyszczenie chemiczne wymaga zastosowania specjalnie dobranych środków czyszczących. Wykorzystujemy wyłącznie preparaty posiadające certyfikaty dopuszczające je do stosowania w branży medycznej. Po każdym etapie czyszczenia chemicznego przeprowadzamy wielokrotne płukanie wodą dejonizowaną lub destylowaną.
Czyszczenie parowe oferuje dodatkową zaletę w postaci częściowej sanityzacji powierzchni formy. Stosujemy parę wodną o kontrolowanej temperaturze i ciśnieniu. Ta metoda jest szczególnie skuteczna w przypadku form o skomplikowanej geometrii, gdzie tradycyjne metody mogą być niewystarczające.
Po zakończeniu procedur czyszczenia przeprowadzamy walidację ich skuteczności. Pobieramy próbki z powierzchni formy i poddajemy je analizom laboratoryjnym. Wyniki muszą potwierdzić osiągnięcie wymaganego poziomu czystości przed dopuszczeniem narzędzia do użycia produkcyjnego.
Kontrola poziomu cząstek i zanieczyszczeń
Monitoring poziomu cząstek na powierzchni form medycznych odbywa się zgodnie z odpowiednimi normami branżowymi. Dla wyrobów implantowanych stosujemy najostrzejsze kryteria czystości cząstkowej. Wykorzystujemy znormalizowane metody pobierania próbek oraz analizy mikroskopowej.
Metoda wypłukiwania (rinse method) polega na przepłukaniu powierzchni formy określoną ilością płynu ekstrakcyjnego. Zebrany roztwór następnie filtrujemy przez membrany o kontrolowanej wielkości porów. Cząstki zatrzymane na filtrze klasyfikujemy pod mikroskopem według wielkości.
Dla każdej klasy wyrobu medycznego określone są maksymalne dopuszczalne poziomy cząstek o różnych wymiarach. Typowo kontrolujemy obecność cząstek w przedziałach: 25-50 μm, 50-100 μm, 100-200 μm oraz powyżej 200 μm. Każda kategoria ma osobno określone limity akceptacji.
Kontrola zanieczyszczeń chemicznych wymaga zastosowania zaawansowanych technik analitycznych. Wykorzystujemy metody takie jak spektroskopia w podczerwieni (FTIR) czy chromatografia gazowa sprzężona ze spektrometrią mas (GC-MS). Te techniki pozwalają nam zidentyfikować nawet śladowe ilości potencjalnie szkodliwych substancji.
Badania mikrobiologiczne przeprowadzamy dla form przeznaczonych do produkcji wyrobów sterylnych lub krytycznych. Stosujemy metody wymazu powierzchniowego lub spłukiwania, a następnie hodujemy próbki na odpowiednich podłożach. Wyniki muszą wykazać brak obecności mikroorganizmów lub ich poziom poniżej określonych limitów.
Wszystkie wyniki testów czystości dokumentujemy w protokołach, które stają się częścią dokumentacji walidacyjnej formy. Te dokumenty muszą być dostępne podczas audytów i inspekcji organów nadzoru. Przechowujemy je przez okres określony w procedurach systemowych, zwykle pokrywający cały cykl życia produktu medycznego plus dodatkowy okres archiwizacji.
Walidacja form wtryskowych nie kończy się na etapie pierwszego uruchomienia. Okresowo przeprowadzamy rewalidację, szczególnie po większych naprawach czy modyfikacjach narzędzia. Taki system zapewnia utrzymanie wysokich standardów jakości przez cały okres użytkowania formy w produkcji medycznej.
Krok 5: Zarządzanie dokumentacją i zapisami jakościowymi
Zarządzanie dokumentacją jest kluczowe dla zgodności z normą ISO 13485. W branży medycznej każdy dokument jest ważny. Bez dobrze zorganizowanej dokumentacji nie można uzyskać certyfikacji.
Norma ISO 13485 wymaga dokładnego rejestrowania działań związanych z projektowaniem i produkcją form wtryskowych. Zapisy jakościowe muszą być kompleksowe, czytelne i łatwo dostępne. Dobre zarządzanie dokumentacją zapobiega niezgodnościom i ułatwia kontrolę.
Kompletna dokumentacja techniczna dla form medycznych
Dokumentacja ISO 13485 obejmuje szeroki zakres dokumentów. Każdy dokument musi być dokładnie przygotowany i zatwierdzony. Kompletność dokumentacji jest sprawdzana podczas audytów.
Specyfikacja techniczna formy zawiera kluczowe parametry dla jakości wyprasek medycznych. Dokument ten określa wymiary, tolerancje i procesy. Jest on punktem odniesienia dla kontroli i walidacji.
Rysunki techniczne i modele 3D muszą być zgodne z normami. Dokumentacja zawiera wszystkie wymiary i oznaczenia. Każda zmiana w dokumentacji wymaga zatwierdzenia i aktualizacji.
- Analiza ryzyka z oceną zagrożeń związanych z formą wtryskową
- Certyfikaty materiałowe zgodne z EN 10204 typ 3.1
- Protokoły walidacji procesów
- Raporty kontroli wymiarowej
- Instrukcje użytkowania
- Protokoły testów czystości
- Dokumentacja zmian projektowych
Zarządzanie dokumentacją wymaga systematycznego podejścia. Każdy dokument musi mieć unikalny numer i wersję. System numeracji powinien ułatwiać szybkie odnajdywanie dokumentów.
Nowoczesne systemy elektronicznego zarządzania dokumentacją
Systemy EDM zmieniają zarządzanie dokumentacją w produkcji form medycznych. Elektroniczne rozwiązania zapewniają bezpieczeństwo danych i ułatwiają dostęp. Implementacja systemu EDM skraca czas wyszukiwania dokumentów i zmniejsza ryzyko utraty.
Rozwiązania PLM łączą zarządzanie dokumentacją z całym cyklem życia produktu. Systemy te łączą dane projektowe, produkcyjne i jakościowe w jedną bazę. Dzięki temu można śledzić historię każdej formy wtryskowej od projektu do wycofania.
Kluczowe funkcjonalności systemów elektronicznych znacząco usprawniają procesy zgodne z ISO 13485. Automatyczna kontrola wersji zapobiega używaniu przestarzałych wersji. Elektroniczne workflow zatwierdzania przyspiesza procesy i tworzy ścieżkę audytową.
| Funkcjonalność systemu | Korzyści dla zarządzania dokumentacją | Zgodność z ISO 13485 |
|---|---|---|
| Kontrola wersji dokumentów | Automatyczne śledzenie zmian i historia rewizji | Wymóg kontroli dokumentów (4.2.4) |
| Elektroniczne workflow | Szybsze zatwierdzanie i eliminacja opóźnień | Wymóg zatwierdzania dokumentów (4.2.4) |
| Kontrola dostępu | Zabezpieczenie przed nieautoryzowanymi zmianami | Wymóg integralności danych (4.2.5) |
| Audit trail | Pełna rejestracja działań na dokumentach | Wymóg identyfikowalności (4.2.5) |
Zabezpieczenia przed nieautoryzowanymi modyfikacjami są kluczowe. Każdy użytkownik otrzymuje indywidualne uprawnienia dostępu do dokumentów. System rejestruje wszystkie operacje na dokumentach, tworząc audytową ścieżkę.
Możliwość pracy wielu użytkowników nad dokumentacją zwiększa efektywność zespołów. System kontroluje, aby tylko jedna osoba mogła edytować dokument. Automatyczne powiadomienia informują o zmianach w dokumentacji.
Wymagania dotyczące archiwizacji i dostępności dokumentów
Okresy archiwizacji dokumentacji są określane przez wymagania regulacyjne. Zazwyczaj dokumentacja jest przechowywana przez cały okres życia wyrobu medycznego plus dodatkowy czas. Często to oznacza 10-15 lat lub więcej, w zależności od typu wyrobu.
Zapisy jakościowe muszą być chronione przed uszkodzeniem i utratą. Profesjonalne zabezpieczenia obejmują tworzenie kopii zapasowych. Systemy redundantne zapewniają dostęp do dokumentacji nawet w awarii głównego serwera.
Organizacja musi zapewnić dostęp do dokumentów dla różnych grup interesariuszy. Audytorzy certyfikujący muszą mieć dostęp do pełnej dokumentacji podczas wizytacji. Organy regulacyjne mogą żądać udostępnienia dokumentacji w ramach kontroli zgodności.
- Określenie minimalnych okresów przechowywania dla każdego typu dokumentu zgodnie z wymaganiami prawnymi
- Wdrożenie systemu automatycznych kopii zapasowych z częstotliwością dostosowaną do krytyczności danych
- Zabezpieczenie fizyczne serwerów i nośników danych przed dostępem osób nieuprawnionych
- Opracowanie procedur udostępniania dokumentacji dla audytorów i organów regulacyjnych
- Regularne testowanie procedur odzyskiwania danych z kopii zapasowych
Klienci mogą żądać dostępu do dokumentacji w uzasadnionych przypadkach. Procedury udostępniania dokumentów muszą chronić informacje poufne i własność intelektualną producenta. Umowy o poufności regulują zakres udostępnianych informacji.
Migracja dokumentacji do nowych systemów wymaga ostrożności. Proces przenoszenia danych musi zapewnić integralność i kompletność zapisów. Weryfikacja po migracji potwierdza, że żadne informacje nie zostały utracone.
Regularne przeglądy systemu zarządzania dokumentacją identyfikują obszary do poprawy. Analiza efektywności procesów dokumentacyjnych pozwala na optymalizację. Ciągłe doskonalenie systemu zapewnia zgodność z wymaganiami ISO 13485 i regulacjami branżowymi.
Krok 6: Utrzymanie i konserwacja form w cyklu życia produktu
Długoterminowa wydajność form medycznych zależy od skutecznego systemu konserwacji. W branży medycznej, zgodnie z normą ISO 13485, ważne jest, aby formy były w dobrym stanie przez cały czas użytkowania. Konserwacja form medycznych to kluczowy element zarządzania jakością.
Zaniedbanie konserwacji form prowadzi do pogorszenia jakości produktów. Może to skutkować niezgodnościami z regulacjami. Dlatego tworzymy kompleksowe programy konserwacyjne od samego początku.
Systematyczny harmonogram działań prewencyjnych
Tworzenie planu konserwacji zaczynamy od analizy zaleceń producenta i specyfiki materiałów. Uwzględniamy warunki eksploatacji i dane historyczne. Plan musi być dostosowany do indywidualnych potrzeb każdej formy.
W ramach konserwacji czyszczymy powierzchnie formujące i smarujemy elementy ruchome. Kontrolujemy zużycie gniazd i rdzeni oraz sprawdzamy szczelność systemów chłodzenia. Sprawdzamy też stan wyrzutników, prowadnic i zamków.
Interwały konserwacyjne ustalamy na podstawie kilku kryteriów. Dostosowujemy zalecenia producenta do naszych warunków. Monitoring pozwala nam optymalizować częstotliwość konserwacji.
| Rodzaj czynności konserwacyjnej | Częstotliwość wykonania | Kluczowe parametry kontroli | Dokumentacja wymagana |
|---|---|---|---|
| Czyszczenie powierzchni formujących | Co 5 000 – 10 000 cykli | Stan powierzchni, brak zanieczyszczeń | Protokół czyszczenia z podpisem operatora |
| Smarowanie elementów ruchomych | Co 20 000 – 30 000 cykli | Płynność ruchu, brak zacięć | Karta smarowania z rodzajem środka |
| Kontrola wymiarowa powierzchni krytycznych | Co 50 000 cykli | Tolerancje wymiarowe zgodnie z dokumentacją | Raport pomiarowy z wynikami |
| Weryfikacja systemu chłodzenia | Raz na kwartał | Przepływ, temperatura, szczelność | Protokół testu hydraulicznego |
| Wymiana uszczelnień i O-ringów | Według zużycia lub co 100 000 cykli | Szczelność, brak wycieków | Zestawienie wymienionych części |
Kompleksowa rejestracja wszystkich interwencji
Dokumentowanie działań serwisowych jest kluczowe dla normy ISO 13485. Każda interwencja, planowana czy nieoczekiwana, musi być szczegółowo zarejestrowana. Prowadzimy elektroniczne karty życia formy z pełną historią obsługi.
W dokumentacji serwisowej zapisujemy datę i godzinę pracy, opis czynności oraz powód interwencji. Dokumentujemy wszystkie wymienione komponenty z numerami seryjnymi i certyfikatami.
Wyniki pomiarów kontrolnych dokumentujemy z protokołami wymiarowymi. Każdy wpis musi zawierać identyfikację osoby wykonującej prace oraz zatwierdzającej formę do ponownego użycia. W przypadku wymiany części krytycznych przeprowadzamy ponowną kwalifikację formy.
System dokumentacji pozwala na śledzenie historii formy. Podczas audytów ISO 13485 audytorzy sprawdzają kompletność zapisów i ich zgodność z rzeczywistymi działaniami.
Analiza trendów i wczesne wykrywanie problemów
Monitoring form wtryskowych to więcej niż tylko przeglądy. Śledzimy dane eksploatacyjne i analizujemy trendy jakościowe. Takie podejście pozwala nam wykrywać problemy zanim wpłyną one na jakość produktu.
Monitorujemy kluczowe wskaźniki wydajności formy, takie jak czas cyklu wtryskowego. Analizujemy zużycie energii i siłę potrzebną do otwarcia formy. Wzrost tych parametrów sygnalizuje problemy techniczne.
Uwagę poświęcamy kontroli wymiarowej. Analizujemy trend wymiarowy, aby wykryć stopniowe zużycie powierzchni formujących. Gdy parametry zbliżają się do granic tolerancji, planujemy regenerację formy.
Dane z monitoringu wykorzystujemy do optymalizacji planu konserwacji. Dostosowujemy interwały przeglądów do rzeczywistego tempa zużycia. Podejmujemy decyzje o remoncie lub wycofaniu formy na podstawie analizy kosztów i ryzyka.
Przygotowanie do audytów i proces certyfikacji ISO 13485
W branży medycznej, audyt ISO 13485 to moment sprawdzania systemu zarządzania jakością. Przygotowanie do niego wymaga dokładnego przeglądu wszystkich działań. Certyfikacja form medycznych to dowód na spełnienie najwyższych standardów jakości.
Proces certyfikacyjny składa się z kilku etapów. Najpierw przeprowadzamy audyt wewnętrzny, by znaleźć luki w systemie. Następnie zgłaszamy się do akredytowanej jednostki certyfikującej, która przeprowadzi audyt zewnętrzny.
Uzyskanie certyfikacji form medycznych zależy od dokładności przygotowań i kompletności dokumentacji. Musimy być gotowi na szczegółową weryfikację każdego aspektu naszej działalności.
Kluczowe elementy weryfikowane podczas audytu
Podczas audytu ISO 13485 audytorzy sprawdzają kluczowe elementy naszego systemu zarządzania jakością. Ich celem jest upewnienie się, że wszystkie wymagania normy zostały wdrożone i są skutecznie stosowane. Wiemy, które obszary wymagają szczególnej uwagi.
Pierwszym elementem weryfikacji jest dokumentacja techniczna form wtryskowych. Audytorzy sprawdzają, czy posiadamy kompletne rysunki konstrukcyjne, specyfikacje materiałowe oraz protokoły akceptacji. Każdy dokument musi być aktualny, zatwierdzony i łatwo dostępny.
Analiza ryzyka to kolejny krytyczny punkt kontroli. Musimy wykazać, że przeprowadziliśmy systematyczną ocenę wszystkich potencjalnych zagrożeń związanych z projektowaniem i produkcją form. Dokumentacja powinna zawierać identyfikację ryzyk, ich ocenę oraz środki kontroli.
Protokoły walidacji procesów stanowią fundament certyfikacji form medycznych. Audytorzy weryfikują kompletność dokumentacji IQ, OQ i PQ dla wszystkich krytycznych procesów obróbczych. Wyniki testów muszą potwierdzać, że procesy są stabilne i powtarzalne.
System identyfikowalności i śledzenia komponentów podlega szczegółowej ocenie. Musimy udowodnić, że jesteśmy w stanie prześledzić każdy element formy od surowca po produkt finalny. Ta zdolność jest kluczowa dla bezpieczeństwa wyrobów medycznych.
| Element audytu | Zakres weryfikacji | Wymagana dokumentacja | Kryteria akceptacji |
|---|---|---|---|
| Dokumentacja techniczna | Kompletność i aktualność rysunków, specyfikacji, instrukcji | Rysunki konstrukcyjne, specyfikacje materiałowe, protokoły akceptacji | 100% kompletność, aktualne wersje, zatwierdzone podpisy |
| Analiza ryzyka | Identyfikacja zagrożeń, ocena ryzyka, środki kontroli | Raporty FMEA, plany kontroli ryzyka, zapisy przeglądów | Wszystkie ryzyka ocenione, środki wdrożone, skuteczność potwierdzona |
| Walidacja procesów | Protokoły IQ/OQ/PQ, wyniki testów, stabilność procesów | Protokoły walidacji, raporty z testów, analizy statystyczne | Wszystkie parametry w tolerancji, Cpk ≥1.33, procesy stabilne |
| Identyfikowalność | Śledzenie materiałów i komponentów w całym łańcuchu | Rejestry materiałowe, etykiety, zapisy produkcyjne | Możliwość pełnego śledzenia wstecz i wprzód |
| Kontrola jakości | Plany inspekcji, wyniki pomiarów, certyfikaty kalibracji | Protokoły kontroli, raporty z pomiarów, certyfikaty przyrządów | Wszystkie pomiary udokumentowane, przyrządy skalibrowane |
Zapisy z kontroli jakości i inspekcji wymiarowych muszą być kompletne i czytelne. Audytorzy sprawdzają, czy wszystkie pomiary krytycznych parametrów zostały wykonane i udokumentowane zgodnie z planem kontroli. Certyfikaty kalibracji przyrządów pomiarowych również podlegają weryfikacji.
Dokumentacja szkoleń personelu to element często pomijany, ale niezwykle ważny. Musimy wykazać, że wszyscy pracownicy zaangażowani w produkcję form przeszli odpowiednie szkolenia. Zapisy powinny zawierać daty, tematy i potwierdzenia skuteczności szkoleń.
Najczęstsze niezgodności i sposoby ich eliminacji
W naszej praktyce obserwujemy pewne powtarzające się niezgodności ISO 13485, które wykrywane są podczas audytów. Znajomość tych problemów pozwala nam skuteczniej się do nich przygotować. Większość niezgodności wynika z luk w dokumentacji lub niespójności między procedurami a praktyką.
Niekompletna dokumentacja analizy ryzyka to najczęstszy problem. Często pomijamy szczegółową ocenę ryzyk związanych z poszczególnymi etapami produkcji form. Rozwiązaniem jest wdrożenie systematycznego procesu FMEA dla każdego nowego projektu i regularna aktualizacja analizy ryzyka.
Brak formalnych protokołów walidacji procesów stanowi kolejną typową niezgodność ISO 13485. Czasami wykonujemy testy, ale nie dokumentujemy ich w sposób wymagany przez normę. Musimy utworzyć szablony protokołów IQ/OQ/PQ i konsekwentnie je stosować.
Niewystarczająca identyfikowalność materiałów i komponentów to problem, który może mieć poważne konsekwencje. Jeśli nie możemy prześledzić pochodzenia każdego elementu formy, ryzykujemy odrzucenie certyfikacji. Eliminujemy to poprzez wdrożenie systemu kodów kreskowych lub numerów seryjnych dla wszystkich komponentów.
Nieprawidłowe zarządzanie zmianami projektowymi prowadzi do niezgodności dokumentacji. Gdy wprowadzamy modyfikacje w konstrukcji formy, ale nie aktualizujemy wszystkich powiązanych dokumentów, powstają niespójności. Rozwiązanie to formalna procedura kontroli zmian z listą weryfikacyjną dokumentów do aktualizacji.
Niespójności między dokumentacją a rzeczywistą praktyką to czerwona flaga dla audytorów. Jeśli nasze procedury opisują jeden sposób działania, a faktycznie pracujemy inaczej, to sygnał systemowego problemu. Regularne audyty wewnętrzne pomagają wykrywać takie rozbieżności zanim znajdzie je audytor zewnętrzny.
Brak dowodów szkoleń personelu i nieudokumentowane działania serwisowe to kolejne typowe niezgodności ISO 13485. Wdrożenie elektronicznego systemu zarządzania dokumentacją pomaga nam śledzić wszystkie szkolenia i zapisy konserwacyjne w sposób systematyczny.
Utrzymanie ciągłej zgodności z normą
Uzyskanie certyfikacji form medycznych to dopiero początek naszej drogi. Utrzymanie ciągłej zgodności z normą ISO 13485 wymaga systematycznych działań i zaangażowania całej organizacji. Musimy traktować jakość jako proces ciągłego doskonalenia, nie jednorazowe osiągnięcie.
Regularne audyty wewnętrzne stanowią fundament utrzymania zgodności. Planujemy je tak, aby każdy obszar systemu zarządzania jakością był sprawdzany co najmniej raz w roku. Audytorzy wewnętrzni muszą być odpowiednio przeszkoleni i niezależni od obszarów, które audytują.
Przeglądy zarządzania to forum, na którym oceniamy skuteczność naszego systemu. Organizujemy je regularnie, analizując wyniki audytów, dane z produkcji i informacje zwrotne od klientów. Na podstawie tych przeglądów podejmujemy decyzje o ulepszeniach systemowych.
Aktualizacja dokumentacji w odpowiedzi na zmiany w normach i regulacjach jest naszym ciągłym obowiązkiem. Śledzimy modyfikacje wymagań ISO 13485 oraz przepisów krajowych i unijnych. Wprowadzamy niezbędne zmiany w naszych procedurach i procesach zanim staną się one obowiązkowe.
Ciągłe doskonalenie procesów realizujemy przez system działań korygujących i zapobiegawczych (CAPA). Każdą niezgodność traktujemy jako okazję do poprawy. Analizujemy przyczyny źródłowe i wdrażamy rozwiązania, które zapobiegną podobnym problemom w przyszłości.
Utrzymanie kultury jakości w organizacji to nasze długoterminowe zobowiązanie. Prowadzimy regularne szkolenia, komunikujemy znaczenie zgodności z normą ISO 13485 i angażujemy pracowników w inicjatywy jakościowe. Każdy członek zespołu musi rozumieć swoją rolę w systemie zarządzania jakością.
Monitoring wydajności systemu przez wskaźniki KPI pozwala nam szybko reagować na problemy. Śledzimy takie parametry jak liczba niezgodności, efektywność działań korygujących czy terminowość działań konserwacyjnych. Te dane pomagają nam podejmować decyzje oparte na faktach, nie intuicji.
Zarządzanie dostawcami i kontrola łańcucha dostaw
Norma ISO 13485 wymaga szczególnej uwagi w zarządzaniu dostawcami. To kluczowe dla jakości i bezpieczeństwa form medycznych. Kontrola łańcucha dostaw zapewnia, że materiały są dobrze identyfikowane.
Wybieramy dostawców z uwagą na ich sprawdzone źródła. Zarządzanie dostawcami wymaga systematycznego podejścia. Dokumentujemy cały cykl współpracy.
Procedury kwalifikacji i oceny dostawców zgodnie z ISO 13485
Proces kwalifikacji dostawców ISO zaczyna się od określenia kryteriów. Każdy dostawca musi spełniać określone wymagania. Sprawdzamy certyfikaty systemu zarządzania jakością.
Najważniejsze kryteria to:
- Posiadanie certyfikatu ISO 9001 lub ISO 13485
- Udokumentowane doświadczenie w branży medycznej
- Zdolności techniczne i produkcyjne
- Stabilność finansowa i ciągłość działania
- Zdolność do zapewnienia identyfikowalności materiałów
Po wstępnej ocenie dokumentów przeprowadzamy audyt kwalifikacyjny dostawcy. Audyt weryfikuje warunki produkcji i system jakości. Sprawdzamy kulturę jakości i podejście do doskonalenia.
Następnie oceniamy próbki materiałów. Testujemy je zgodnie z naszymi specyfikacjami. Dopiero pozytywny wynik pozwala na kontynuację.
Weryfikacja dokumentacji jakościowej obejmuje:
- Przegląd procedur kontroli jakości
- Ocenę systemu zarządzania niezgodnościami
- Weryfikację zdolności do wystawiania certyfikatów materiałowych
- Sprawdzenie systemu identyfikowalności i śledzenia partii
- Ocenę procedur działań korygujących i zapobiegawczych
Po pomyślnym zakończeniu etapów następuje formalne zatwierdzenie dostawcy. Tworzymy listę zatwierdzonych dostawców. Lista zawiera wszystkie istotne informacje o dostawcach.
Prowadzimy szczegółową dokumentację procesu kwalifikacji. Zapisy muszą być kompletne, czytelne i dostępne podczas audytów. Każde zatwierdzenie dostawcy wymaga formalnej akceptacji.
Kontrola jakości materiałów i komponentów nabywanych
Procedury przyjęcia dostaw rozpoczynamy od weryfikacji certyfikatów materiałowych. Wymagamy certyfikatów na poziomie kontroli 3.1 zgodnie z normą EN 10204. Certyfikat ten potwierdza właściwości materiału.
Każda dostawa materiałów przechodzi przez etapy kontroli:
- Weryfikacja zgodności z zamówieniem
- Kontrola dokumentacji towarzyszącej
- Inspekcja wizualna pod kątem uszkodzeń
- Sprawdzenie oznakowania i numerów partii
- Wykonanie badań lub testów tam, gdzie są wymagane
Kontrola łańcucha dostaw wymaga uwagi na oznakowanie materiałów. Stosujemy system etykiet z kluczowymi informacjami. Każdy element otrzymuje unikalny identyfikator.
Właściwe składowanie materiałów jest naszym priorytetem. Materiały przechowujemy w wydzielonych strefach, w warunkach zapobiegających degradacji. System składowania umożliwia szybkie odnalezienie materiałów.
Dokumentowanie przyjęcia obejmuje zapisy kontrolne dla każdej dostawy. Zapisujemy wyniki kontroli i testów. Dokumentacja musi jednoznacznie potwierdzać akceptację lub odrzucenie materiału.
Procedura postępowania z materiałami niezgodnymi:
- Natychmiastowa segregacja i oznakowanie materiału
- Umieszczenie w wydzielonej strefie kwarantanny
- Powiadomienie dostawcy o wykrytej niezgodności
- Decyzja o dalszym postępowaniu (zwrot, naprawa, użycie warunkowe)
- Dokumentowanie całego procesu i działań korygujących
Nigdy nie dopuszczamy materiałów niezgodnych do produkcji bez formalnej decyzji. System zapewnia, że tylko zatwierdzone materiały trafiają do produkcji. To eliminuje ryzyko użycia niewłaściwych komponentów.
Audyty dostawców i monitoring wydajności
Regularne audyty dostawców są fundamentem jakości łańcucha dostaw. Częstotliwość audytów zależy od ważności dostawcy. Dostawcy kluczowych materiałów podlegają audytom co najmniej raz w roku.
Zakres audytu obejmuje weryfikację systemu zarządzania jakością. Sprawdzamy skuteczność kontroli, identyfikowalności i zarządzania zmianami. Oceniamy także wydajność dostaw i jakość komunikacji.
Metodologia audytów opiera się na podejściu opartym na ryzyku. Koncentrujemy się na obszarach mających największy wpływ na jakość. Każdy audyt kończy się raportem z ustaleniami i rekomendacjami.
Działania następcze po audycie obejmują:
- Omówienie ustaleń audytu z dostawcą
- Określenie wymaganych działań korygujących
- Uzgodnienie terminów wdrożenia poprawek
- Weryfikacja skuteczności wdrożonych działań
- Aktualizacja statusu dostawcy w naszym systemie
Monitorujemy bieżącą wydajność dostawców poprzez system wskaźników KPI. Mierzymy terminowość dostaw, jakość materiałów i kompletność dokumentacji. Każdy wskaźnik ma określone wartości docelowe i graniczne.
Kluczowe wskaźniki oceny dostawców to:
| Wskaźnik KPI | Opis pomiaru | Wartość docelowa | Częstotliwość oceny |
|---|---|---|---|
| Terminowość dostaw | Procent dostaw zgodnych z terminem | ≥ 95% | Miesięczna |
| Jakość materiałów | Liczba partii zaakceptowanych bez zastrzeżeń | ≥ 98% | Kwartalna |
| Kompletność dokumentacji | Procent dostaw z pełną dokumentacją | 100% | Miesięczna |
| Reakcja na reklamacje | Czas odpowiedzi na zgłoszone niezgodności | ≤ 48 godzin | Bieżąca |
Zebrane dane wykorzystujemy do okresowej oceny dostawców. Ocenę przeprowadzamy co najmniej raz w roku dla każdego aktywnego dostawcy. Wyniki decydują o utrzymaniu, rozszerzeniu lub ograniczeniu zatwierdzenia.
Aktualizacja statusu zatwierdzenia dostawcy może obejmować różne scenariusze. Dostawcy wykazujący wysoką wydajność mogą otrzymać rozszerzony zakres zatwierdzenia. Problemy jakościowe mogą wymagać intensywniejszego nadzoru lub wycofania zatwierdzenia.
Utrzymujemy stałą komunikację z dostawcami. Regularne spotkania pozwalają na omawianie wyników i planowanie ulepszeń. Transparentna współpraca i wzajemne zrozumienie są fundamentem łańcucha dostaw.
Wniosek
Przestrzeganie wymagań ISO 13485 jest kluczowe dla bezpieczeństwa pacjentów i sukcesu na rynku. Formy wtryskowe dla sektora medycznego wymagają precyzji i staranności. Kontrola na każdym etapie cyklu życia produktu jest niezbędna.
System zarządzania jakością zgodny z ISO 13485 zmienia produkty w certyfikowane urządzenia medyczne. Analiza ryzyka, walidacja procesów i dokumentacja są ważne. Konserwacja jest również kluczowa.
Inwestycja w produkcję zgodną z międzynarodowymi standardami przynosi korzyści. Buduje zaufanie i otwiera dostęp do globalnych rynków. Minimalizuje ryzyko reklamacji.
Wymagania normatywne to dla nas szansa na doskonalenie. Nasze doświadczenie pokazuje, że przestrzeganie procedur ISO 13485 zwiększa konkurencyjność. Pozwala dostarczać produkty spełniające rygorystyczne kryteria.
Wspieramy klientów na każdym etapie wdrażania standardów jakości. Zapewniamy kompleksowe rozwiązania dla branży medycznej. Od projektowania, przez produkcję, aż po konserwację.
