Współczesna produkcja opakowań z tworzyw sztucznych opiera się na zaawansowanych narzędziach produkcyjnych. Formy wtryskowe są sercem tego procesu. One decydują o jakości i efektywności produkcji.
Branża opakowaniowa wymaga od producentów coraz wyższych standardów. Wtryskiwanie tworzyw sztucznych wymaga dokładności, powtarzalności i niezawodności. Każdy element procesu musi być perfekcyjnie dopracowany.
Przygotowaliśmy dla Was kompleksowy przewodnik. Pomoże zrozumieć kluczowe aspekty tej tematyki. Omówimy specyfikę technologiczną, wyzwania produkcyjne i najlepsze praktyki branżowe.
Nasz cel to dostarczenie wiedzy praktycznej. Od etapu projektowania, przez realizację, aż po konserwację narzędzi. Profesjonalne podejście do produkcji opakowań zwiększa rentowność i konkurencyjność Waszego biznesu.
Najważniejsze informacje
- Formy stanowią kluczowy element w procesie wytwarzania opakowań z tworzyw sztucznych
- Jakość narzędzi produkcyjnych bezpośrednio wpływa na efektywność całego procesu
- Profesjonalne projektowanie to podstawa sukcesu w branży opakowaniowej
- Odpowiednia konserwacja wydłuża żywotność narzędzi i obniża koszty
- Świadome decyzje przy wyborze rozwiązań technologicznych zwiększają rentowność produkcji
- Precyzja i powtarzalność to fundamenty wysokiej jakości finalnych produktów

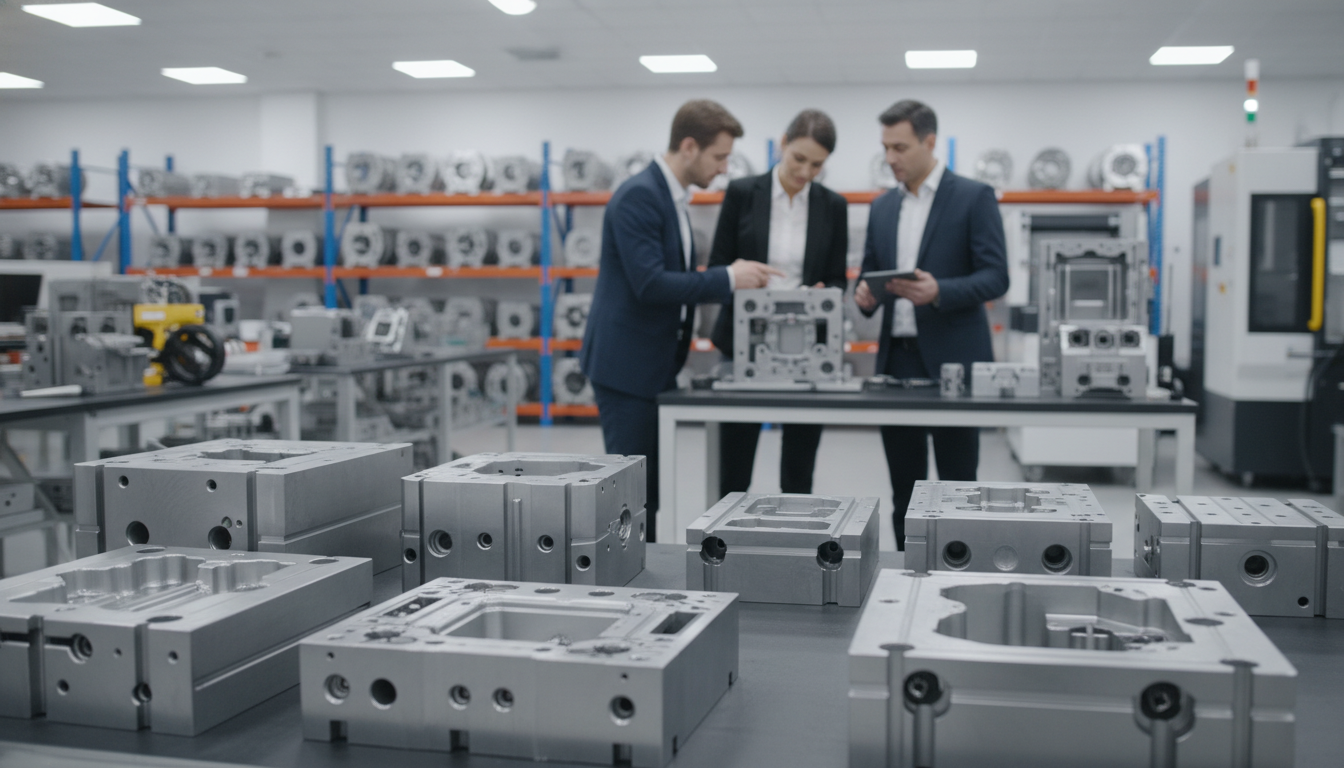

Czym są formy wtryskowe do opakowań i dlaczego są kluczowe w produkcji
Produkcja opakowań z tworzyw sztucznych opiera się na specjalnych formach wtryskowych. Są one sercem nowoczesnych linii produkcyjnych. Te narzędzia wpływają na jakość produktów i efektywność procesu.
Wiele razy zobaczyliśmy, jak właściwa forma wtryskowa może zmienić sukces lub porażkę w produkcji.
Formy do tworzyw sztucznych wymagają zaawansowanego projektowania. Muszą być precyzyjnie wykonane, aby spełnić wymagania branży opakowaniowej.
Definicja i zastosowanie form wtryskowych w branży opakowaniowej
Forma wtryskowa nadaje kształt tworzywom sztucznym poprzez wtryskiwanie. W branży opakowaniowej tworzymy szeroki zakres produktów.
Technologia wtrysku pozwala nam tworzyć elementy o precyzyjnych wymiarach. Proces polega na wtłaczaniu tworzywa pod wysokim ciśnieniem do formy.
- Pojemniki jednorazowe – kubki, tackI, pudełka na żywność typu takeaway
- Zamknięcia i nakrętki – korki do butelek, zakrętki z plombą gwarancyjną, pompki do dozowników
- Opakowania wielokomorowe – pojemniki z przegródkami, zestawy kosmetyczne, organizery

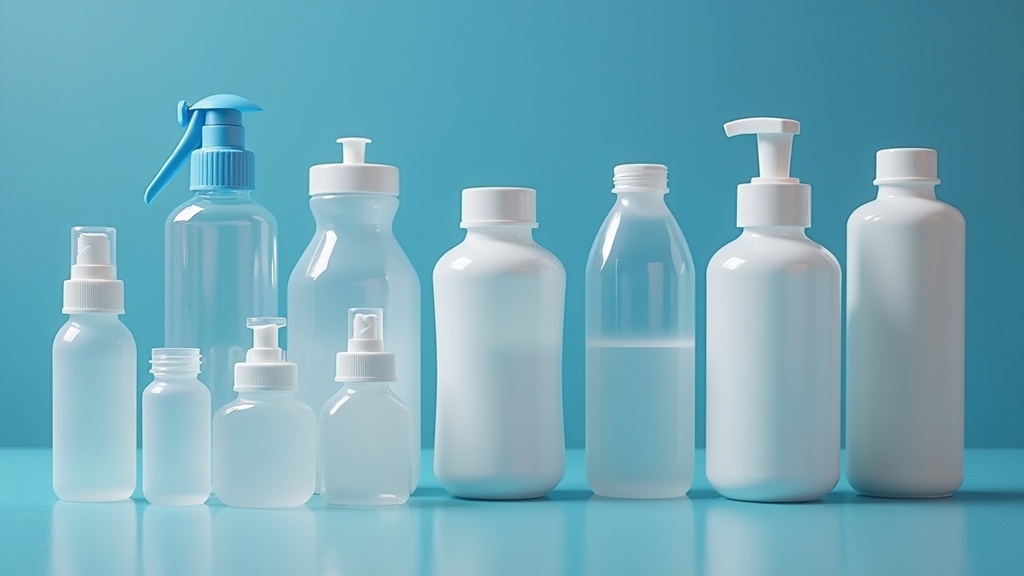

- Butelki i flakony – od małych pojemników kosmetycznych po duże kanistry przemysłowe
- Elementy złożone – opakowania typu clamshell, blistry, wkłady termoformowane
Wypraski opakowaniowe produkowane metodą wtrysku są bardzo precyzyjne. To sprawia, że technologia wtrysku dominuje w produkcji opakowań.
Jakość formy wtryskowej to inwestycja, która zwraca się wielokrotnie poprzez niższe koszty i wyższą wydajność.
Projektujemy formy do spełnienia specyficznych wymagań każdego opakowania. Proste pojemniki jednorazowe wymagają innych rozwiązań niż skomplikowane zamknięcia.
Rola form w efektywności i ekonomice produkcji opakowań
Efektywność produkcji zależy od jakości i konstrukcji form wtryskowych. Dobrze zaprojektowana forma może skrócić czas cyklu produkcyjnego o 30-40%.
Czas cyklu składa się z kilku faz: wtrysku, chłodzenia, otwarcia formy i wyrzutu wyprasów. Każda sekunda zaoszczędzona to tysiące dodatkowych sztuk rocznie przy produkcji wieloseryjnej.
Optymalizacja systemu chłodzenia w formie jest kluczowa. Stosujemy rozwiązania takie jak konforemne kanały chłodzące, które dostosowują się do geometrii wypraski.
Ekonomika produkcji opakowań opiera się na kilku kluczowych wskaźnikach:
- Zużycie materiału na jednostkę produktu – dobrze zaprojektowana forma minimalizuje odpady i marnotrawstwo tworzywa
- Koszt energii – krótszy cykl i efektywne chłodzenie oznaczają niższe rachunki za prąd
- Koszty pracy – automatyzacja i skrócenie cyklu redukują potrzebę nadzoru operatorów
- Trwałość formy – wysokiej jakości wykonanie zapewnia setki tysięcy cykli bez degradacji
Inwestycja w formy do tworzyw sztucznych zwraca się typowo w ciągu pierwszych 12-24 miesięcy. Analizujemy całkowity koszt posiadania, uwzględniając cenę zakupu i koszty konserwacji.
Formy wielogniazdowe pozwalają nam na równoczesne wytwarzanie kilku lub kilkudziesięciu identycznych wyprasek w jednym cyklu. To rozwiązanie jest szczególnie ekonomiczne przy produkcji dużych wolumenów prostych opakowań.
Jakość wyprasek bezpośrednio wpływa na postrzeganie marki przez konsumentów. Widoczne wady mogą skutkować reklamacjami i utratą zaufania klientów. Dlatego precyzyjne formy wtryskowe są nieodzowne dla utrzymania standardów jakościowych.
Współczesna technologia wtrysku umożliwia produkcję opakowań o złożonych kształtach. Systemy wtrysku wielokomponentowego pozwalają nam tworzyć opakowania z kilku różnych tworzyw w jednym cyklu produkcyjnym.
Monitorowanie parametrów procesu w czasie rzeczywistym zapewnia stałą jakość. Dzięki nowoczesnym układom sterowania możemy szybko reagować na odchylenia. To połączenie doskonałej formy z zaawansowaną maszyną wtryskową gwarantuje optymalne rezultaty produkcyjne.
Specyfika konstrukcji form wtryskowych przeznaczonych do opakowań
Projektowanie form wtryskowych do opakowań wymaga zrozumienia specyficznych wymagań. Konstrukcja form wtryskowych dla sektora opakowaniowego musi być dokładna. Opakowania muszą spełniać wysokie standardy estetyczne i funkcjonalne.
Formy do produkcji opakowań mają wyjątkową złożoność konstrukcyjną. Każdy element konstrukcyjny ma duży wpływ na jakość produktu i efektywność procesu.
Charakterystyczne cechy form do produkcji opakowań
Formy wtryskowe do opakowań mają kilka istotnych różnic. Wysoka liczba gniazd formujących pozwala na produkcję wielu elementów jednocześnie. W przeciwieństwie do innych branż, formy do opakowań mają od kilkunastu do kilkudziesięciu gniazd.
Konstrukcja form wtryskowych dla opakowań wymaga zaawansowanych rozwiązań technicznych. Minimalna grubość ścianek formowanych produktów często nie przekracza 0,5-1 mm. To wpływa na wybór systemów wtrysku i parametry procesu.
Kolejnym wyróżnikiem jest nacisk na szybkość cyklu produkcyjnego. Formy do opakowań muszą umożliwiać produkcję z czasem cyklu poniżej 10 sekund. W innych branżach akceptowalne są cykle trwające kilka minut.
Kluczowe elementy konstrukcyjne i ich funkcje
Każda forma wtryskowa składa się z wielu komponentów. Współpracują one ze sobą w precyzyjnie zsynchronizowany sposób. Zrozumienie roli poszczególnych elementów pozwala na optymalizację procesu produkcyjnego.
Płyty formujące i gniazda
Płyty formujące definiują zewnętrzny kształt i wymiary opakowania. W przypadku form wielogniazdowych, płyty muszą być wykonane z niezwykłą precyzją.
Gniazda formujące wymagają szczególnej staranności w wykonaniu. Ich powierzchnie muszą charakteryzować się niską chropowatością oraz odpowiednią twardością. Stosujemy stal narzędziową wysokiej jakości, często dodatkowo utwardzoną i polerowaną.
Konstrukcja gniazd uwzględnia kąty wypychania, które ułatwiają ekstrakcję gotowego opakowania. Typowo stosujemy kąty od 1° do 3°, w zależności od geometrii produktu i właściwości tworzywa.
Systemy wtrysku i kanały zasilające
System wtrysku odgrywa kluczową rolę w zapewnieniu równomiernego wypełnienia gniazd formy. Kanały zasilające muszą być zaprojektowane w sposób minimalizujący straty ciśnienia. W formach do opakowań najczęściej stosujemy dwa podstawowe rozwiązania.
Systemy zimnokanałowe charakteryzują się prostszą konstrukcją i niższymi kosztami wykonania. Tworzywo krzepnie w kanałach wraz z wypraskami i musi być usuwane po każdym cyklu. To rozwiązanie generuje odpady materiałowe, ale jest często wybierane ze względu na elastyczność i łatwość konserwacji.
Systemy gorącokanałowe eliminują powstawanie odpadów poprzez utrzymywanie tworzywa w stanie płynnym w kanałach zasilających. Stosujemy rozbudowane sieci kanałów chłodzących, które przebiegają w bezpośredniej bliskości gniazd formujących.
| Parametr porównawczy | System zimnokanałowy | System gorącokanałowy | Wpływ na produkcję |
|---|---|---|---|
| Koszt początkowy | 15 000 – 40 000 PLN | 50 000 – 150 000 PLN | Wyższa inwestycja początkowa w gorącokanałach |
| Straty materiałowe | 10-25% masy wtrysku | 0-2% masy wtrysku | Znaczące oszczędności przy dużych seriach |
| Czas cyklu | 8-15 sekund | 5-10 sekund | Szybsze cykle zwiększają wydajność |
| Konserwacja | Prosta i tania | Wymagająca i kosztowna | Konieczność specjalistycznego serwisu |
Wybór odpowiedniego systemu zależy od wolumenu produkcji oraz charakterystyki produkowanych opakowań. Dla niewielkich serii rekomendujemy systemy zimnokanałowe, natomiast przy produkcji liczonej w milionach sztuk rocznie, inwestycja w kanały zasilające gorącokanałowe szybko się zwraca.
Systemy chłodzenia i ich wpływ na cykl produkcyjny
Systemy chłodzenia form są kluczowe dla efektywności produkcji opakowań. Prawidłowo zaprojektowany obieg chłodzenia decyduje o czasie krzepnięcia tworzywa. Stosujemy rozbudowane sieci kanałów chłodzących, które przebiegają w bezpośredniej bliskości gniazd formujących.
Efektywne chłodzenie wymaga równomiernego rozkładu temperatury we wszystkich częściach formy. Projektujemy kanały o średnicy od 8 do 12 mm, rozmieszczone w odległości 40-60 mm od siebie. Kluczowe jest zapewnienie turbulentnego przepływu medium chłodzącego.
W nowoczesnych konstrukcjach form wtryskowych coraz częściej stosujemy konformalny system chłodzenia. Kanały zaprojektowane tą metodą powtarzają kształt gniazda formującego, zapewniając optymalne odprowadzanie ciepła. Wykonujemy je technikami druku 3D metali lub poprzez wkładki wykonane metodą selektywnego topienia laserowego.
Temperatura medium chłodzącego ma bezpośredni wpływ na cykl produkcyjny. Obniżenie temperatury wody o 5°C może skrócić czas cyklu nawet o 2-3 sekundy. Przy produkcji milionów opakowań to zwiększa wydajność.
Monitorujemy efektywność systemów chłodzenia form poprzez regularne pomiary temperatury. Stosujemy czujniki termoparowe lub kamery termowizyjne do identyfikacji obszarów o niewystarczającym chłodzeniu. Optymalizacja układu chłodzenia często pozwala nam skrócić cykl produkcyjny o 15-30% bez utraty jakości opakowań.
Wpływ systemów chłodzenia na jakość finalnych produktów jest nie do przecenienia. Równomierne krzepnięcie tworzywa minimalizuje odkształcenia, zapobiega powstawaniu zapadnięć oraz zapewnia powtarzalność wymiarów. W rezultacie uzyskujemy opakowania spełniające najwyższe standardy jakościowe przy zachowaniu maksymalnej efektywności ekonomicznej procesu produkcyjnego.
Wymagania techniczne i normalizacyjne dla form wtryskowych do opakowań
Każdy producent form wtryskowych musi spełniać wiele wymagań technicznych. Te wymagania regulują proces produkcji i zapewniają zgodność z przepisami. Przestrzeganie tych wymagań jest kluczowe dla osiągnięcia wysokiej jakości produktów i bezpieczeństwa użytkowników.
W tej części artykułu omówimy kluczowe aspekty normalizacyjne i techniczne. Te aspekty definiują standardy jakościowe opakowań i wpływają na cały proces produkcyjny.
Normy branżowe i standardy jakościowe
Branża produkcji form wtryskowych podlega ścisłym regulacjom. Te regulacje określają minimalne wymagania jakościowe i procedury kontrolne. Stosujemy się do międzynarodowych norm, które harmonizują wymagania techniczne na skalę globalną.
Systemy zarządzania jakością w naszej branży opierają się na udokumentowanych procedurach. Monitorujemy procesy ciągłe. Certyfikacje potwierdzające zgodność z normami to potwierdzenie kompetencji producenta i gwarancja dla klientów.
Normy ISO i europejskie standardy produkcji
Normy ISO form wtryskowych to podstawa systemów jakości w branży. Seria ISO 9001 definiuje wymagania dla systemów zarządzania jakością. Obejmuje to projektowanie, produkcję i obsługę posprzedażną form wtryskowych.
Norma ISO 12891 specyfikuje wymagania dla form wtryskowych termoplastów. Określa tolerancje wymiarowe, materiały konstrukcyjne i metody testowania. Szczególną uwagę poświęca trwałości narzędzi i stabilności wymiarowej.
Europejskie dyrektywy maszynowe i rozporządzenia techniczne uzupełniają normy ISO o dodatkowe wymagania. Dyrektywa 2006/42/WE reguluje bezpieczeństwo maszyn, w tym wtryskarek i form. Zgodność z tymi przepisami jest obowiązkowa dla produktów na rynku Unii Europejskiej.
Wymagania dla opakowań kontaktujących się z żywnością
Produkcja form do opakowań spożywczych podlega najsurowszym regulacjom. Rozporządzenie WE nr 1935/2004 określa ogólne wymagania dla materiałów i wyrobów do kontaktu z żywnością. Formy wtryskowe muszą być wykonane z materiałów, które nie migrują do produktów spożywczych.
Rozporządzenie WE nr 2023/2006 precyzuje zasady dobrej praktyki produkcyjnej. Wymaga wdrożenia systemów zapewnienia jakości i dokumentacji procesów produkcyjnych. Każda forma przeznaczona do opakowań spożywczych musi przejść testy migracji i uzyskać certyfikat zgodności.
Wykończenie powierzchni gniazd formujących wymaga szczególnej staranności. Powierzchnie te muszą być polerowane do wysokiego połysku. To zapobiega retencji substancji i ułatwia czyszczenie.
Walidacja form do opakowań spożywczych obejmuje testy mikrobiologiczne i chemiczne. Badamy, czy forma nie stanowi źródła zanieczyszczeń. Dokumentacja walidacyjna jest wymagana przez organy kontroli żywności i klientów z branży spożywczej.
Precyzja wymiarowa i dopuszczalne tolerancje
Precyzja form wtryskowych bezpośrednio wpływa na jakość opakowań. Tolerancje wymiarowe określają dopuszczalne odchylenia od wymiarów nominalnych. W produkcji opakowań stosujemy tolerancje zgodne z normą ISO 20457.
Tolerancje wymiarowe zależą od typu produktu i wymagań funkcjonalnych. Opakowania z gwintami wymagają tolerancji ±0,05 mm. Proste pojemniki mogą akceptować tolerancje do ±0,2 mm.
Weryfikacja tolerancji wymiarowych odbywa się na etapie odbioru formy. Wykorzystujemy współrzędnościowe maszyny pomiarowe (CMM) do sprawdzenia kluczowych wymiarów. Dokumentacja pomiarowa stanowi integralną część protokołu odbioru technicznego formy.
| Rodzaj wymiaru | Klasa tolerancji | Dopuszczalne odchylenie | Metoda pomiaru |
|---|---|---|---|
| Wymiary zewnętrzne opakowania | Standardowa | ±0,15 mm | Suwmiarka cyfrowa |
| Średnica szyjki butelki | Precyzyjna | ±0,05 mm | CMM / Mikromierz |
| Grubość ścianki | Kontrolowana | ±0,10 mm | Ultradźwięki / Mikrometr |
| Wymiary gniazda gwintu | Wysoka precyzja | ±0,03 mm | Kalibratory gwintowe |
Stabilność wymiarowa form w czasie eksploatacji jest równie ważna. Monitorujemy zużycie elementów formujących i weryfikujemy kluczowe wymiary po określonej liczbie cykli. Procedury konserwacyjne uwzględniają konieczność okresowej kalibracji i regeneracji powierzchni roboczych.
Wymagania dotyczące wykończenia powierzchni gniazd
Jakość powierzchni gniazd formujących ma bezpośredni wpływ na estetykę i właściwości funkcjonalne opakowań. Wykończenie powierzchni określamy poprzez parametr chropowatości Ra. W produkcji form do opakowań stosujemy różne stopnie wykończenia w zależności od wymagań produktu.
Standardowe wykończenie po obróbce mechanicznej daje chropowatość Ra 1,6-3,2 µm. Jest stosowane dla powierzchni niewidocznych lub niepodlegających szczególnym wymogom. Szlifowanie precyzyjne obniża chropowatość do poziomu Ra 0,4-0,8 µm, typowego dla większości powierzchni formujących opakowania.
Polerowanie stosujemy dla opakowań wymagających wysokiego połysku i przezroczystości. Wyróżniamy kilka stopni polerowania. Polerowanie wstępne daje chropowatość Ra 0,2-0,4 µm i jest stosowane dla standardowych opakowań kosmetycznych. Polerowanie lustrzane redukuje chropowatość do poziomu Ra 0,025-0,05 µm, zapewniając idealną przezroczystość i połysk.
Proces wykończenia powierzchni wymaga dużego doświadczenia i specjalistycznego wyposażenia. Stosujemy technologie ręcznego polerowania z użyciem past polerskich o zmniejszającej się gradacji ziarna. W niektórych aplikacjach wykorzystujemy obróbkę elektrochemiczną (ECM) lub elektroerozyjne wykończenie powierzchni (EDM) dla osiągnięcia najwyższej jakości w trudno dostępnych obszarach.
Kontrola jakości wykończenia powierzchni odbywa się przy użyciu profilometrów i mikroskopów. Weryfikujemy nie tylko parametry chropowatości, ale również obecność defektów. Dokumentacja fotograficzna stanowi standard w protokołach odbioru form do wysokich standardów jakościowych opakowań.
Utrzymanie jakości powierzchni gniazd wymaga odpowiednich procedur konserwacyjnych. Regularne czyszczenie z pozostałości materiału i nanoszenie środków zabezpieczających przed korozją jest kluczowe. Nieprawidłowa konserwacja może pogorszyć jakość powierzchni, co bezpośrednio wpłynie na jakość produkowanych opakowań.
Krok po kroku – dobór materiałów na formy wtryskowe
Wybór materiałów na formy wtryskowe wymaga dokładnej analizy. Ważne są wymagania produkcyjne i właściwości tworzywa sztucznego. Decyzja ta jest kluczowa przy produkcji opakowań, gdzie formy są poddawane intensywnym warunkom.
Wybór stali narzędziowej do form wpływa na koszty produkcji. Dobra stal może zmniejszyć wydatki w długiej perspektywie.
Analiza wymagań i wybór odpowiedniej stali narzędziowej
Pierwszym krokiem jest dokładna analiza wymagań technicznych i ekonomicznych. Ważne są kilka kluczowych aspektów decydujących o wyborze stali.
Do kluczowych parametrów należą:
- Planowana liczba cykli produkcyjnych – określa wymaganą twardość i odporność na zużycie
- Rodzaj przetwarzanego tworzywa – różne polimery wymagają różnych właściwości materiału formy
- Temperatura przetwórstwa – wpływa na wybór stali o odpowiedniej odporności termicznej
- Wymagania dotyczące powierzchni – determinują możliwości polerowania i wykończenia
- Środowisko pracy formy – szczególnie istotne przy produkcji opakowań spożywczych
Wybór materiałów na formy musi uwzględnić aspekty ekonomiczne. Droższa, ale lepsza stal może być bardziej opłacalna w długiej perspektywie.
Stale hartowane do form wielognieździowych
Formy wielognieździowe wymagają stali o najwyższej jakości. Stale hartowane z grupy 1.2343, 1.2344 oraz 1.2367 są powszechnie stosowane.
Stal 1.2343 (odpowiednik H11) ma doskonałą odporność na pękanie cieplne. Po hartowaniu osiąga twardość 48-52 HRC, co zapewnia długą żywotność.
Stal 1.2344 (H13) jest jeszcze bardziej odporne na zmęczenie cieplne. Jest to kluczowe przy intensywnych cyklach chłodzenia i nagrzewania.
Wybór stali hartowanej może zwiększyć żywotność formy wielognieździowej nawet o 40-60% w porównaniu do standardowych gatunków narzędziowych.
Stale odporne na korozję dla form do opakowań spożywczych
Produkcja opakowań do kontaktu z żywnością wymaga stali odpornych na korozję. Standardowe stale narzędziowe nie są odpowiednie ze względu na częste mycie form.
Stal 1.2083 (420 ESR) jest najczęściej używanym materiałem. Zawiera 13-14% chromu, co zapewnia wysoką odporność na korozję. Po hartowaniu osiąga twardość 50-54 HRC.
Alternatywą jest stal 1.2316 (AISI 420 Mod), która oferuje jeszcze lepszą odporność korozyjną. Jest to ważne przy produkcji opakowań do produktów o wysokiej zawartości kwasów lub soli.
| Gatunek stali | Twardość (HRC) | Zastosowanie | Główne zalety |
|---|---|---|---|
| 1.2343 (H11) | 48-52 | Formy wielognieździowe | Wysoka odporność na pękanie cieplne |
| 1.2344 (H13) | 48-52 | Formy do intensywnej pracy | Doskonała odporność na zmęczenie termiczne |
| 1.2083 (420 ESR) | 50-54 | Opakowania spożywcze | Odporność na korozję i łatwość polerowania |
| 1.2316 (420 Mod) | 48-52 | Opakowania do produktów kwasowych | Najwyższa odporność korozyjna |
Wpływ materiału formy na trwałość i liczbę cykli
Wybór materiału ma bezpośredni wpływ na trwałość form wtryskowych i koszty produkcji. Formy z wysokiej jakości stali mogą pracować przez miliony cykli.
Przy produkcji opakowań formy muszą wytrzymać od 500 tysięcy do kilku milionów cykli. Niewłaściwa stal może prowadzić do kosztownych przestojów.
Kluczowe czynniki wpływające na żywotność formy to:
- Twardość materiału – wyższa twardość oznacza większą odporność na ścieranie powierzchni gniazd
- Odporność na zmęczenie cieplne – zapobiega powstawaniu pęknięć w wyniku cyklicznych zmian temperatury
- Jednorodność struktury – eliminuje lokalne osłabienia materiału
- Obróbka cieplna – prawidłowo przeprowadzone hartowanie zwiększa żywotność nawet o 50%
Badania pokazują, że inwestycja w wyższej jakości stal może zwiększyć koszty początkowe o 20-30%. Ale wydłuża żywotność formy nawet dwukrotnie. To przekłada się na niższy koszt produkcji.
Dla form pracujących z agresywnymi tworzywami, takimi jak PVC z dodatkami, zastosowanie stali o podwyższonej odporności na zużycie jest konieczne. W przeciwnym razie trwałość form wtryskowych może ulec drastycznemu skróceniu.
Materiały na wkładki formujące i elementy narażone na zużycie
Niektóre elementy formy są szczególnie narażone na intensywne zużycie. Wkładki formujące, trzpienie, wypychacze oraz powierzchnie ślizgowe prowadnic wymagają specjalnych materiałów.
Wkładki formujące kształtujące geometrię opakowania często wykonuje się z materiałów o podwyższonej twardości. Stosujemy stale narzędziowe z grupy stali szybkotnących (HSS) lub stale narzędziowe do pracy na zimno, które po hartowaniu osiągają twardość 58-62 HRC.
Alternatywnym rozwiązaniem są wkładki z napawaniem twardą warstwą lub powłoki PVD/CVD. Te technologie pozwalają na zwiększenie odporności na zużycie zewnętrznej warstwy elementu przy zachowaniu właściwości rdzenia.
Dla elementów takich jak wypychacze i trzpienie często stosujemy:
- Stal 1.2379 (D2) – doskonała odporność na zużycie przy twardości 58-62 HRC
- Stal 1.2601 (A2) – dobra równowaga między twardością a odpornością na pękanie
- Węgliki spiekane – dla elementów o najmniejszych wymiarach i najwyższych wymaganiach
- Powłoki nitrydowe – zwiększają twardość powierzchni do 1000-1200 HV
Właściwy dobór materiałów na elementy narażone na zużycie może wydłużyć okresy międzyremontowe formy nawet o 30-40%. To przekłada się na wyższą dostępność formy i niższe koszty utrzymania produkcji.
W przypadku form do opakowań medycznych lub kosmetycznych często wymagane są specjalne certyfikaty materiałowe potwierdzające ich czystość chemiczną i brak substancji niebezpiecznych. To dodatkowy czynnik, który musimy uwzględnić w procesie doboru materiałów na formy wtryskowe.

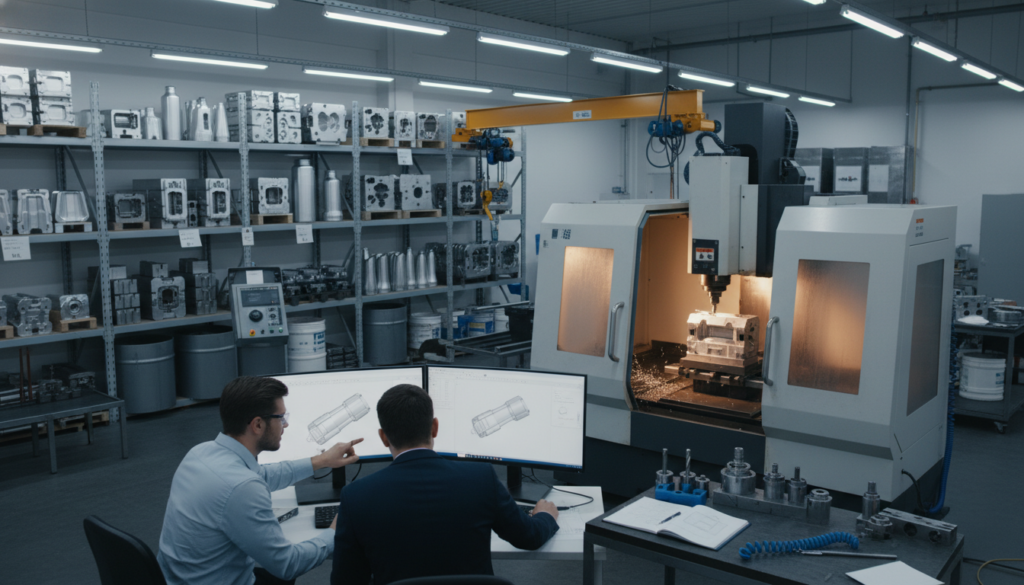

Projektowanie form wtryskowych do opakowań – przewodnik praktyczny
Każdy projekt formy wtryskowej zaczynamy od dokładnej analizy specyfikacji produktu. Właściwe projektowanie form wymaga połączenia wiedzy technicznej z doświadczeniem produkcyjnym. Pokażemy, jak stworzyć skuteczne narzędzie produkcyjne.
Etapy projektowania są ze sobą powiązane i tworzą spójną całość. Ominięcie któregoś z nich może spowodować problemy w produkcji. Dlatego stosujemy metodę krok po kroku, aby zmniejszyć ryzyko błędów.
Krok 1: Analiza projektu opakowania i wymagań technicznych
Pierwszy krok to podstawa całego procesu. Dokładnie analizujemy dokumentację techniczną opakowania. Sprawdzamy wymiary, tolerancje i wymagania funkcjonalne.
Współpracujemy z działem projektowym klienta, aby zrozumieć przeznaczenie opakowania i warunki jego użytkowania. Sprawdzamy materiał do wtrysku i jego właściwości przetwórcze. Zbieramy informacje o planowanej objętości produkcji i wymaganiach czasowych.
Weryfikacja konstrukcji opakowania pod kątem technologii wtrysku
Sprawdzamy projekt opakowania pod kątem technologiczności wykonania metodą wtrysku. Identyfikujemy potencjalne problemy konstrukcyjne, które mogą utrudnić proces produkcji. Ta weryfikacja pozwala uniknąć kosztownych modyfikacji w późniejszych etapach.
Analizujemy grubość ścianek, sprawdzając, czy jest ona równomierna i mieści się w zalecanych granicach dla danego tworzywa. Typowo dla opakowań stosujemy grubości od 0,8 mm do 3,0 mm. Zbyt cienkie ścianki mogą powodować problemy z wypełnieniem formy, podczas gdy zbyt grube wydłużają czas cyklu i zwiększają zużycie materiału.
Oceniamy geometrię opakowania pod kątem linii podziału i kierunku wypychania. Identyfikujemy obszary wymagające specjalnych rozwiązań konstrukcyjnych. Szczególną uwagę poświęcamy ostrym narożnikom, głębokim wnękom i elementom, które mogą komplikować proces demontażu wypraski.
- Weryfikacja kątów pochylenia ścianek (minimum 0,5-1 stopnia)
- Analiza podcięć i możliwości ich technologicznego wykonania
- Sprawdzenie promieni zaokrągleń w narożnikach
- Ocena miejsc koncentracji naprężeń
Określenie liczby gniazd i wydajności produkcyjnej
Ustalamy optymalną liczbę gniazd w formie na podstawie wymagań produkcyjnych klienta. Bierzemy pod uwagę planowaną wydajność produkcyjną, wielkość dostępnej maszyny wtryskowej oraz aspekty ekonomiczne projektu. Decyzja ta ma bezpośredni wpływ na koszty inwestycyjne i operacyjne.
Formy jednogniazdowe stosujemy przy małych seriach lub dużych opakowaniach. Wielogniazdowe formy zapewniają wyższą produktywność, ale wymagają większych maszyn i precyzyjniejszego wyważenia układu wypełniania. Dla typowych opakowań stosujemy formy od 2 do 32 gniazd, w zależności od wielkości produktu.
Wykonujemy kalkulacje ekonomiczne, porównując koszty formy z przewidywaną optymalizacją produkcji. Analizujemy czas zwrotu inwestycji dla różnych wariantów liczby gniazd. Uwzględniamy również elastyczność produkcyjną i możliwość przyszłych zmian w wolumenie zamówień.
Krok 2: Projektowanie układu gniazd i kanałów wtryskowych
Na tym etapie skupiamy się na rozmieszczeniu gniazd w formie oraz projektowaniu systemu dystrybucji tworzywa. Właściwy układ gniazd zapewnia równomierne wypełnianie i minimalizuje straty materiałowe. To kluczowy element procesu projektowania form, który wpływa na jakość końcowego produktu.
Projektujemy geometrię płyt formujących z uwzględnieniem optymalnego wykorzystania przestrzeni roboczej. Staramy się zachować symetrię układu względem środka formy, co ułatwia wyważenie sił podczas wtrysku. Planujemy rozmieszczenie kanałów chłodzących, które nie mogą kolidować z kanałami wtrysku.
Stosujemy sprawdzone zasady optymalizacji rozmieszczenia, które zapewniają równowagę hydrauliczną systemu. Gniazda rozmieszczamy tak, aby drogi przepływu tworzywa były możliwie równe. Minimalizujemy różnice w czasach wypełniania poszczególnych wnęk formujących.
Dla form wielogniazdowych preferujemy układy symetryczne – okrągły, prostokątny lub w układzie H. Zachowujemy odpowiednie odstępy między gniazdami, uwzględniając wymagania dotyczące grubości ścianek międzygniazdowych. Typowo stosujemy odstępy od 15 mm do 50 mm w zależności od wielkości opakowania.
Uwzględniamy również dostępność dla systemów chłodzenia oraz łatwość konserwacji formy. Projektujemy układ tak, aby umożliwić sprawny montaż i demontaż poszczególnych elementów. Planujemy położenie punktów wtrysku dla zapewnienia optymalnego przepływu materiału.
- Minimalizacja śladów po wypychaczach na powierzchni opakowania
- Projektowanie wypychaczy tulejowych dla elementów cylindrycznych
- Zastosowanie wypychaczy sprężynowych w obszarach krytycznych
- Zabezpieczenie przed przeciążeniem systemu wypychania
Krok 3: Projektowanie systemu wypychaczy i wyrzutników
System wypychania musi zapewnić bezpieczne usunięcie wypraski z formy bez odkształceń i uszkodzeń powierzchni. Projektujemy rozmieszczenie wypychaczy z uwzględnieniem geometrii opakowania i rozkładu sił podczas demontażu. Właściwe zaprojektowanie tego systemu jest kluczowe dla jakości produktu końcowego.
Określamy liczbę, średnicę i rozmieszczenie wypychaczy na podstawie powierzchni i kształtu opakowania. Typowo stosujemy wypychacze okrągłe o średnicach od 3 mm do 10 mm. Rozmieszczamy je symetrycznie, aby zapewnić równomierne działanie sił wypychających.
Obliczamy niezbędną siłę wypychania, uwzględniając właściwości materiału i powierzchnię kontaktu. Projektujemy mechanizm napędu systemu wypychaczy – hydrauliczny lub mechaniczny. Uwzględniamy również potrzebę zastosowania wypychaczy płytkowych dla dużych płaskich powierzchni.
Szczególną uwagę poświęcamy miejscom mocowania wypychaczy do płyty wypychaczowej. Zapewniamy odpowiednią sztywność układu, aby uniknąć ugięć podczas pracy. Projektujemy również system powrotu wypychaczy do pozycji wyjściowej przed kolejnym cyklem wtrysku.
- Minimalizacja śladów po wypychaczach na powierzchni opakowania
- Projektowanie wypychaczy tulejowych dla elementów cylindrycznych
- Zastosowanie wypychaczy sprężynowych w obszarach krytycznych
- Zabezpieczenie przed przeciążeniem systemu wypychania
Krok 4: Kompensacja skurczu i analiza symulacyjna
Kompensacja skurczu materiału stanowi istotny aspekt projektowania form wtryskowych. Każde tworzywo sztuczne kurczy się podczas stygnięcia, co musimy uwzględnić w wymiarach gniazd formujących. Stosujemy współczynniki skurczu specyficzne dla danego materiału i geometrii opakowania.
Typowe wartości skurczu dla popularnych tworzyw stosowanych w opakowaniach wynoszą: PP 1,5-2,5%, PE 1,5-4%, PS 0,4-0,7%, PET 0,5-1,5%. Uwzględniamy również anizotropię skurczu, która może być różna w kierunku przepływu i prostopadle do niego. Projektujemy wymiary formy z odpowiednim naddatkiem kompensującym skurcz.
Wykorzystujemy zaawansowaną analizę symulacyjną do przewidywania zachowania tworzywa podczas wtrysku i stygnięcia. Oprogramowanie CAE pozwala nam zoptymalizować projekt formy przed jej fizycznym wykonaniem. Przeprowadzamy symulacje wypełniania, pakowania i chłodzenia.
Analiza symulacyjna ujawnia potencjalne problemy, takie jak nierównomierne wypełnianie, linie łączenia przepływów czy miejsca powstawania pustek. Optymalizujemy położenie punktów wtrysku i parametry procesu na podstawie wyników symulacji. Weryfikujemy również rozkład temperatur i czasy cyklu.
Analizujemy odkształcenia i naprężenia wewnętrzne w gotowym produkcie. Wprowadzamy korekty do projektu formy, aby zminimalizować skłonność do deformacji. Przeprowadzamy iteracyjny proces optymalizacji, dążąc do osiągnięcia najlepszych parametrów jakościowych i ekonomicznych.
Dokumentujemy wszystkie wyniki symulacji i decyzje projektowe w raporcie technicznym. Ten dokument stanowi podstawę do dalszych etapów realizacji formy. Zawiera również wytyczne dotyczące parametrów procesu wtrysku, które będą stosowane podczas produkcji seryjnej.
Końcowe projektowanie form obejmuje przygotowanie kompletnej dokumentacji technicznej, zawierającej rysunki wykonawcze wszystkich elementów. Specyfikujemy materiały, obróbkę cieplną i wykończenie powierzchni. Przekazujemy projekt do działu produkcji z pełnym zestawem instrukcji technologicznych.
Proces produkcji form wtryskowych – od zamówienia do wdrożenia
Produkcja form wtryskowych do opakowań wymaga wielu specjalistycznych operacji. Każda z nich jest kluczowa dla jakości finalnego produktu. Cały proces zaczyna się od otrzymania dokumentacji technicznej i kończy na optymalizacji parametrów w warunkach produkcyjnych.
W naszym doświadczeniu, produkcja form wtryskowych wymaga współpracy między konstruktorem, technologiem a operatorem. Dokładne dokumentowanie każdego etapu zapewnia powtarzalność wyników. Profesjonalne podejście do wytwarzania form wpływa na jakość opakowań i efektywność procesu.
Etapy wytwarzania formy wtryskowej
Proces wytwarzania formy składa się z kilku kluczowych faz. Najpierw przygotowujemy materiał i planujemy obróbkę. Następnie wykonujemy kolejne operacje technologiczne.
Harmonogram produkcji uwzględnia czasy technologiczne poszczególnych procesów. W tym czasie stabilizacji po obróbce cieplnej. Dobre zaplanowanie pozwala uniknąć opóźnień i zapewnia terminową realizację zamówienia.
Pierwsze prace nad formą rozpoczynają się od obróbki mechanicznej bloków stali narzędziowej. Frezowanie CNC pozwala na uzyskanie skomplikowanych kształtów gniazd formujących z precyzją przekraczającą 0,01 mm. Nowoczesne centra obróbcze pracują w trybie ciągłym, wykonując wieloosiową obróbkę wszystkich elementów formy.
W trakcie obróbki mechanicznej powstają nie tylko płyty gniazd, ale także elementy systemów wypychaczy, kanałów wtryskowych oraz pozostałe komponenty. Operatorzy maszyn CNC programują trajektorie narzędzi na podstawie modeli CAM przygotowanych przez konstruktorów. Precyzyjna obróbka mechaniczna stanowi fundament pod kolejne etapy wytwarzania.
Kontrola wymiarowa odbywa się po każdej istotnej operacji frezowania, aby wykryć ewentualne odchyłki na wczesnym etapie. Wykorzystujemy współrzędnościowe maszyny pomiarowe oraz skanery 3D do weryfikacji zgodności z projektem. Jakość obróbki mechanicznej ma decydujący wpływ na finalną funkcjonalność formy.
Obróbka cieplna i hartowanie
Po zakończeniu obróbki mechanicznej wszystkie elementy formy przechodzą przez proces obróbki cieplnej. Hartowanie stali narzędziowej polega na podgrzaniu materiału do temperatury austenityzacji, a następnie kontrolowanym schłodzeniu. Ten proces zmienia strukturę krystaliczną stali, nadając jej odpowiednią twardość i odporność na zużycie.
Temperatura i czas trwania hartowania stali są precyzyjnie dobierane do rodzaju zastosowanej stali oraz wymagań eksploatacyjnych formy. Dla form wtryskowych do opakowań typowa twardość po hartowaniu wynosi 48-54 HRC. Po hartowaniu następuje odpuszczanie, które redukuje naprężenia wewnętrzne i stabilizuje strukturę materiału.
Prawidłowo przeprowadzona obróbka cieplna może wydłużyć żywotność formy nawet o 40% w porównaniu do materiału niehartowanego.
Kontrola jakości po obróbce cieplnej obejmuje pomiary twardości w różnych punktach każdego elementu. Weryfikujemy również odkształcenia, które mogą wystąpić w wyniku zmian termicznych. W razie potrzeby wykonujemy niezbędne korekty formy – od drobnych modyfikacji po gruntowne przeróbki.
Szlifowanie i polerowanie powierzchni
Ostatnim etapem wytwarzania elementów formy jest wykończenie powierzchni gniazd formujących. Szlifowanie pozwala osiągnąć wymaganą precyzję wymiarową oraz wyeliminować wszelkie nierówności powstałe w poprzednich etapach. Wykorzystujemy szlifierki płaszczyznowe, walcowe oraz specjalistyczne do obróbki skomplikowanych kształtów.
Polerowanie form ma kluczowe znaczenie dla jakości powierzchni finalnych opakowań oraz łatwości wypychania wyprasek. Proces ten odbywa się etapami, z zastosowaniem kolejno coraz drobniejszych past polerskich. Dla opakowań przeźroczych osiągamy klasę połysku lustrzanego poniżej Ra 0,05 μm.
Techniki polerowania różnią się w zależności od geometrii powierzchni – płaskie obszary polerujemy maszynowo, podczas gdy zagłębienia i trudno dostępne miejsca wymagają pracy ręcznej. Odpowiednie polerowanie form eliminuje również miejsca, w których mogłyby gromadzić się zanieczyszczenia podczas produkcji. Jakość powierzchni bezpośrednio przekłada się na estetykę opakowań i ich właściwości użytkowe.
| Etap produkcji | Czas realizacji | Tolerancja wymiarowa | Parametry kontroli |
|---|---|---|---|
| Obróbka mechaniczna | 5-10 dni | ±0,01-0,02 mm | Pomiary 3D, kontrola CMM |
| Hartowanie i odpuszczanie | 2-3 dni | Stabilność wymiarowa ±0,005 mm | Twardość 48-54 HRC, odkształcenia |
| Szlifowanie | 3-5 dni | ±0,005 mm | Chropowatość Ra 0,4-0,8 μm |
| Polerowanie | 2-4 dni | Bez zmian wymiarowych | Połysk Ra |
Testy i odbiór techniczny formy przed produkcją seryjną
Po zmontowaniu wszystkich elementów formy następuje etap kompleksowych testów funkcjonalnych. Testy form przeprowadzamy na wtryskarce, wykorzystując materiał docelowy oraz parametry zbliżone do produkcyjnych. Pierwsza próba wtrysku pozwala zidentyfikować ewentualne problemy konstrukcyjne lub technologiczne wymagające korekty.
Podczas testów form weryfikujemy poprawność działania wszystkich systemów – kanałów wtryskowych, systemu chłodzenia, wypychaczy i wyrzutników. Oceniamy również jakość uzyskiwanych wyprasek pod kątem wymiarów, masy, wyglądu powierzchni oraz ewentualnych wad. Szczególną uwagę zwracamy na miejsca, które mogą być problematyczne, takie jak połączenia linii wtrysku czy strefy o zmiennej grubości ścianki.
Odbiór techniczny obejmuje wykonanie serii próbnych wyprasek, które poddajemy szczegółowej analizie metrologicznej. Porównujemy uzyskane wymiary z tolerancjami określonymi w projekcie oraz weryfikujemy masę wyprasek. Wszystkie wyniki dokumentujemy w protokole odbioru technicznego, który stanowi podstawę do przekazania formy do produkcji.
W przypadku wykrycia niezgodności, wykonujemy niezbędne korekty formy – od drobnych modyfikacji po gruntowne przeróbki. Proces iteracyjny trwa do momentu uzyskania pełnej zgodności z wymaganiami. Inwestycja czasu w dokładne testy form pozwala uniknąć kosztownych przestojów podczas późniejszej produkcji seryjnej.
Uruchomienie produkcji i optymalizacja parametrów wtrysku
Przekazanie formy do eksploatacji produkcyjnej wymaga dokładnego uruchomienia produkcji oraz ustalenia optymalnych parametrów technologicznych. Rozpoczynamy od wstępnych ustawień bazujących na symulacjach i doświadczeniu, które następnie systematycznie dostrajamy. Proces optymalizacji obejmuje temperaturę materiału, temperaturę formy, ciśnienie wtrysku, prędkość napełniania oraz czas docisku.
Metodyczne podejście do optymalizacji polega na zmianie pojedynczego parametru przy zachowaniu pozostałych na stałym poziomie. Obserwujemy wpływ każdej zmiany na jakość wyprasek oraz stabilność procesu. Celem jest znalezienie okna procesowego – zakresu parametrów, w którym uzyskujemy produkty o wymaganej jakości przy maksymalnej wydajności.
Dokumentujemy optymalne parametry wtrysku w karcie technologicznej, która stanowi podstawę dla operatorów maszyn. Zawiera ona szczegółowe ustawienia temperatury, ciśnień, czasów oraz kryteria kontroli jakości. Właściwe uruchomienie produkcji skraca późniejszy czas stabilizacji i minimalizuje ilość braków w fazie rozruchu.
W trakcie pierwszych dni produkcji seryjnej monitorujemy proces w trybie ciągłym, aby wykryć ewentualne problemy wymagające interwencji. Zbieramy dane statystyczne dotyczące zmienności parametrów oraz jakości produktów. Optymalizacja parametrów wtrysku to proces ciągły, który kontynuujemy również podczas regularnej eksploatacji formy, dostosowując ustawienia do zmieniających się warunków produkcyjnych.
Kontrola jakości w produkcji opakowań przy użyciu form wtryskowych
W naszej pracy z formami wtryskowymi, dbamy o dokładną kontrolę jakości na każdym etapie. Dzięki temu systemowi, nasze produkty są zawsze wysokiej jakości. Używamy nowoczesnych narzędzi do pomiaru i analizy danych.
Chcemy spełnić najwyższe standardy jakościowe. Dlatego nasze opakowania są idealne dla branż takich jak spożywcza, farmaceutyczna i kosmetyczna. Regularnie sprawdzamy nasze procesy i doskonalimy je.
Kluczowe wskaźniki procesu wymagające stałego nadzoru
Monitorujemy kilka ważnych parametrów technologicznych. Każdy cykl wtrysku generuje dane, które muszą być dokładne. Jeśli są odchylenia, to nasze produkty mogą mieć wady.
Wtryskarki mają systemy, które rejestrują wszystko w czasie rzeczywistym. Dzięki temu możemy szybko reagować na problemy. Analizujemy dane, aby przewidzieć potencjalne problemy.
Monitorujemy temperaturę w różnych strefach wtrysku. Małe odchylenia w temperaturze mogą wpłynąć na jakość. Utrzymujemy temperaturę w określonym zakresie.
Ciśnienie wtrysku i docisku są kluczowe dla jakości. Zbyt niskie ciśnienie może powodować wady, a za duże – nadmierną twardość. Kontrolujemy ciśnienie za pomocą specjalnych czujników.
Czas cyklu wtrysku składa się z kilku etapów. Każdy etap musi być dokładnie optymalizowany. Dzięki temu nasze produkty są wysokiej jakości.
Jakość to nie przypadek – to zawsze wynik inteligentnego wysiłku.
Kontrola masy i wymiarów wyprasek
Regularnie ważymy wyprasek, aby sprawdzić stabilność procesu. Odchylenia masy mogą wskazywać na problemy. Pomiary masy robimy co 30 minut.
Weryfikujemy wymiary wyprasek za pomocą różnych narzędzi. Dla skomplikowanych kształtów używamy specjalnych maszyn. Dokumentujemy wszystkie pomiary, aby analizować trend.
Utrzymujemy grubość ścianek na odpowiednim poziomie. Dla wielu opakowań tolerancje wynoszą ±0,1 mm. Sprawdzamy również płaskość dna i gwinty.
Sprawdzone techniki weryfikacji jakości produktu
Wykorzystujemy różne metody badawcze do kontroli jakości. Kombinujemy szybkie testy z dokładnymi badaniami. Dzięki temu szybko wykrywamy wady.
Badamy częstość kontroli w zależności od krytyczności wyrobu. Dla nowych projektów stosujemy szczegółowe procedury. Później jeśli wszystko jest stabilne, zmniejszamy ich częstotliwość.
Kontrola wymiarowa i wizualna
Przeprowadzamy inspekcję wizualną każdego wyprasek. Sprawdzamy obecność wad takich jak zaciek czy wypaczenia. Stosujemy wzorce akceptowalności, aby uniknąć subiektywności.
Używamy automatycznych systemów wizyjnych do kontroli. Kamery wysokiej rozdzielczości wykrywają defekty, które są niewidoczne dla ludzkiego oka. Systemy te segregują wadliwe produkty.
Przeprowadzamy pomiary wymiarów i grubości ścianek. Dla opakowań z zamknięciami sprawdzamy szczelność. Dokumentujemy wszystkie pomiary zgodnie z PPAP.
| Rodzaj kontroli | Metoda badawcza | Częstotliwość | Kryterium akceptacji |
|---|---|---|---|
| Wymiary zewnętrzne | Suwmiarka cyfrowa | Co 2 godziny | ±0,1 mm od nominału |
| Masa wypraski | Waga laboratoryjna | Co 30 minut | ±0,5% od wartości docelowej |
| Wady wizualne | Inspekcja 100% | Każda wypraska | Zgodność ze wzorcem |
| Grubość ścianki | Ultradźwiękowy miernik | Co zmianę | ±10% od projektowanej |
Badania szczelności i wytrzymałości
Badamy wytrzymałość mechaniczną naszych opakowań. Testujemy odporność na zgniatanie i spadek z wysokości. Dla opakowań ciśnieniowych sprawdzamy szczelność.
Testujemy szczelność metodą próżniową lub ciśnieniową. Opakowania do kontaktu z żywnością muszą spełniać rygorystyczne wymagania. Przeprowadzamy badania zgodnie z przepisami.
Testujemy również starzenie przyspieszone. Opakowania poddajemy różnym warunkom. Wyniki tych badań pozwalają nam przewidzieć zachowanie produktu.
Zapisujemy próbki archiwalne każdej partii. Dokumentacja z badań wytrzymałości jest ważna dla certyfikacji produktu. Klienci końcowi mogą wymagać tych dokumentów.
Systemy ewidencji danych produkcyjnych
Dokumentacja produkcyjna jest kluczowa dla zarządzania jakością. Zapisujemy wszystkie parametry procesu i wyniki kontroli. Elektroniczne systemy MES łączą dane z różnych źródeł.
Każda seria otrzymuje unikalny numer identyfikacyjny. Dokumentujemy wykorzystany materiał, parametry wtryskiwania i wyniki kontroli. Dzięki temu możemy śledzić historię produkcji.
Karty kontrolne SPC pozwalają nam monitorować stabilność procesu. Automatyczne alarmy informują o odchyleniach. System generuje raporty, które pokazują naszą wydajność.
Wdrażamy systemy zgodne z normami ISO 9001 i ISO 13485. Dokumentacja podlega audytom wewnętrznym i zewnętrznym. Przechowujemy zapisy przez długi czas, zgodnie z przepisami.
Cyfryzacja dokumentacji eliminuje błędy związane z ręcznym przepisywaniem. Operatorzy skanują kody kreskowe materiałów. System automatycznie przypisuje je do sesji produkcyjnej.
Analizujemy dane historyczne, aby lepiej zrozumieć nasz proces. Używamy narzędzi statystycznych do optymalizacji. Nasze podejście do zarządzania jakością opiera się na faktach.
Konserwacja i przedłużanie żywotności form wtryskowych
Utrzymanie form wtryskowych w dobrej kondycji wymaga kompleksowego programu konserwacji. Systematyczne działania zapobiegawcze pomagają uniknąć kosztownych przestojów. Dzięki temu żywotność form znacząco się przedłuża. Właściwa konserwacja jest kluczem do efektywnego zarządzania produkcją opakowań.
Inwestycja w regularne przeglądy i konserwację szybko się zwraca. Redukuje to awaryjność i utrzymuje stabilną jakość produkcji. Formy wtryskowe, jako precyzyjne narzędzia, wymagają profesjonalnej troski.
Harmonogram przeglądów konserwacyjnych
Skuteczny program konserwacyjny opiera się na przemyślanym harmonogramie. Przeglądy konserwacyjne dzielimy na trzy główne kategorie. Każda ma swoje zadania i cele.
Systematyczne podejście wymaga dokumentowania wszystkich działań. Tworzymy kartę serwisową dla każdej formy. Tam zapisujemy historię przeglądów i napraw.
Konserwacja bieżąca po każdym cyklu produkcyjnym
Czynności po zakończeniu cyklu mają charakter profilaktyczny. Czyszczenie form z pozostałości tworzywa jest niezbędne. Używamy specjalnych środków, które nie uszkadzają polerowanej stali.
Kontrola wizualna pozwala wykryć wczesne oznaki zużycia. Sprawdzamy stan wypychaczy, prowadnic i elementów ruchomych.
- Usunięcie pozostałości tworzywa z gniazd formujących i kanałów wtryskowych
- Kontrolę wizualną powierzchni roboczych pod kątem zadrapań i śladów zużycia
- Weryfikację prawidłowego ruchu wszystkich wypychaczy i wyrzutników
- Sprawdzenie szczelności układu chłodzenia i brak wycieków
- Aplikację środka konserwującego na powierzchnie metalowe
Czas poświęcony na konserwację bieżącą to zazwyczaj 30-60 minut. Może go wykonać przeszkolony operator lub technolog produkcji.
Przeglądy okresowe i remonty kapitalne
Dokładniejsze inspekcje przeprowadzamy zgodnie z ustalonym harmonogramem. Przeglądy konserwacyjne okresowe wymagają częściowego demontażu formy. Wykonujemy je co 50-100 tysięcy cykli.
Podczas przeglądu okresowego mierzymy zużycie kluczowych elementów. Analizujemy wymiary gniazd formujących i sprawdzamy stan systemu chłodzenia.
| Typ przeglądu | Częstotliwość | Zakres działań | Czas realizacji |
|---|---|---|---|
| Konserwacja bieżąca | Po każdym cyklu produkcyjnym | Czyszczenie, kontrola wizualna, zabezpieczenie | 30-60 minut |
| Przegląd okresowy | Co 50-100 tys. cykli | Pomiary, wymiana części eksploatacyjnych, testy | 4-8 godzin |
| Remont kapitalny | Co 500 tys. – 1 mln cykli | Regeneracja powierzchni, wymiana wkładek, modernizacja | 3-7 dni |
| Inspekcja doraźna | Według potrzeb | Naprawa awaryjna, diagnostyka problemów jakościowych | 1-24 godziny |
Remonty kapitalne wykonujemy po osiągnięciu założonej liczby cykli. Podczas remontu regenerujemy powierzchnie formujące. Profesjonalnie przeprowadzony remont może przywrócić formie parametry zbliżone do nowej.
Typowe problemy eksploatacyjne i ich prewencja
Znajomość najczęstszych usterek pozwala skutecznie zapobiegać ich powstawaniu. Problemy eksploatacyjne form wtryskowych rozwijają się stopniowo. Wczesne wykrycie i reakcja minimalizują koszty napraw.
Zużycie powierzchni formujących objawia się pogorszeniem jakości powierzchni wyprasek. Matowienie lub zadrapania to sygnały wymagające natychmiastowej interwencji konserwacyjnej.
Podstawowe problemy eksploatacyjne i metody prewencji:
- Zużycie ścierne powierzchni gniazd – stosujemy tworzywa o niższej ścieralności, optymalizujemy temperaturę wtrysku i regularnie polerujemy powierzchnie
- Korozja układu chłodzenia – używamy inhibitorów korozji w cieczy chłodzącej, okresowo płuczemy kanały specjalnymi preparatami
- Zacieranie się wypychaczy – zapewniamy prawidłowe smarowanie form, kontrolujemy prostopadłość ruchu i wymieniamy zużyte tuleje prowadzące
- Pęknięcia termiczne – unikamy gwałtownych zmian temperatury, stosujemy odpowiednią stal narzędziową i prawidłowo projektujemy systemy chłodzenia
- Osadzanie się osadów na powierzchniach – regularnie oczyszczamy formy z depozytów polimerowych i pozostałości dodatków
Monitoring parametrów procesu pomaga przewidywać problemy przed ich wystąpieniem. Nagły wzrost ciśnienia wtrysku lub wydłużenie czasu cyklu to sygnały wymagające diagnostyki formy.
Procedury czyszczenia, smarowania i przechowywania
Właściwe czyszczenie form wymaga dostosowania metody do typu zanieczyszczenia. Usuwamy pozostałości tworzywa mechanicznie lub chemicznie. Unikamy uszkodzenia powierzchni.
Nigdy nie używamy ostrych narzędzi metalowych do skrobania powierzchni formujących. Taka praktyka prowadzi do nieodwracalnych uszkodzeń wymagających kosztownej regeneracji.
Prawidłowe smarowanie form zapewnia płynną pracę wszystkich elementów ruchomych. Stosujemy smary dedykowane do form wtryskowych, odporne na wysokie temperatury. Smarujemy wypychacze, prowadnice płyt i wszystkie połączenia ruchome.
Przechowywanie form między sezonami produkcyjnymi wymaga szczególnej troski. Dokładnie oczyszczamy wszystkie powierzchnie, nakładamy warstwę środka konserwującego. Formy przechowujemy w pomieszczeniach o kontrolowanej wilgotności.
Dokumentujemy stan formy przed magazynowaniem, fotografując kluczowe elementy. Taka dokumentacja ułatwia ocenę stanu po wyjęciu z magazynu.
Systematyczna konserwacja form to inwestycja zwracająca się poprzez przedłużoną żywotność form i stabilną jakość produkcji. Formy odpowiednio konserwowane mogą pracować przez wiele lat. Profesjonalne podejście do konserwacji wyróżnia doświadczonych producentów.
Rozwiązywanie problemów w produkcji opakowań wtryskowych
Każdy producent opakowań wtryskowych spotyka się z wyzwaniami jakościowymi. Te wyzwania mogą znacząco wpłynąć na efektywność linii produkcyjnej. Najpierw trzeba zidentyfikować źródło problemów produkcyjnych.
Nasze wieloletnie doświadczenie pokazuje, że większość defektów wynika z błędnych parametrów procesu. Często problemem jest też konstrukcja samej formy.
Systematyczne podejście do diagnozowania wad wyprasek pozwala nam szybko przywrócić produkcję do pełnej wydajności. Kluczem jest zrozumienie relacji między parametrami wtrysku a jakością finalnego produktu. W tej sekcji przedstawiamy sprawdzone metody eliminacji najczęstszych defektów występujących w produkcji opakowań.
Diagnozowanie i eliminacja wad wypełniania
Problemy z prawidłowym wypełnianiem gniazd formujących należą do najczęstszych wyzwań w produkcji opakowań wtryskowych. Defekty tego typu bezpośrednio wpływają na funkcjonalność i estetykę produktu końcowego. Analizujemy je pod kątem zarówno parametrów procesu, jak i konstrukcji samej formy.
Niedopełnienia i linie łączenia materiału
Niedopełnienia powstają, gdy stopiony materiał nie dociera do wszystkich obszarów gniazda formującego przed zakończeniem fazy wtrysku. Problem ten najczęściej obserwujemy w cienkich ściankach opakowań lub odległych obszarach formy. Główne przyczyny to zbyt niska temperatura materiału, niewystarczające ciśnienie wtrysku lub zbyt wolny przepływ tworzywa.
Aby wyeliminować niedopełnienia, zwiększamy temperaturę cylindra i dyszy o 10-15°C. Podnosimy również ciśnienie wtrysku o 5-10% oraz wydłużamy czas wtrysku. W przypadkach trudniejszych modyfikujemy układ kanałów wtryskowych, umieszczając punkt wlewowy bliżej problematycznych obszarów.
Linie łączenia materiału pojawiają się tam, gdzie spotykają się dwa fronty płynącego tworzywa. Widoczne są jako cienkie linie lub słabe miejsca w strukturze opakowania. Powstają one zwłaszcza wokół otworów, przelotów czy przy wielopunktowym wtrysku.
Rozwiązanie problemu linii łączenia wymaga zwiększenia temperatury formy o 15-20°C oraz podniesienia prędkości wtrysku. Poprawiamy również wentylację formy w miejscach, gdzie spotykają się fronty materiału. Czasami konieczna jest zmiana położenia punktu wlewowego, aby kontrolować kierunek przepływu tworzywa.
Pęcherze powietrza i pustki w materiale
Pęcherze powietrza tworzą się, gdy uwięzione powietrze lub gazy nie mogą opuścić gniazda formującego podczas wtrysku. Mogą występować na powierzchni jako widoczne defekty lub wewnątrz ścianki jako ukryte pustki. Oba rodzaje osłabiają wytrzymałość mechaniczną opakowania i pogarszają jego estetykę.
Eliminujemy ten problem poprzez poprawę systemu wentylacji formy. Dodajemy lub powiększamy otwory wentylacyjne w miejscach, gdzie kończy się wypełnianie gniazda. Redukujemy również prędkość wtrysku w końcowej fazie, aby uniknąć turbulentnego przepływu materiału.
Obniżenie temperatury materiału o 5-10°C zmniejsza ilość gazów uwalnianych podczas wtrysku. Stosujemy także odpowiednie dosuszanie granulatu przed przetwórstwem, zgodnie z zaleceniami producenta tworzywa. W niektórych przypadkach modyfikujemy profil prędkości wtrysku, stosując metodę wielostopniową.
Rozwiązywanie problemów z wyglądem powierzchni
Defekty powierzchniowe wpływają przede wszystkim na wartość estetyczną opakowań. W wielu zastosowaniach, szczególnie w przemyśle kosmetycznym czy spożywczym, wygląd powierzchni ma krytyczne znaczenie. Pracujemy nad minimalizacją widoczności śladów technologicznych i zapewnieniem jednolitego wykończenia.
Ślady po wypychaczach i linie podziału
Ślady po wypychaczach pozostają na powierzchni wypraski w miejscach, gdzie działają elementy systemu wyrzutowego. Mogą mieć formę niewielkich wgłębień, wybrzuszeń lub odbarwień. Ich widoczność zależy od siły wypychania, temperatury wypraski oraz konstrukcji wypychaczy.
Minimalizujemy widoczność tych śladów poprzez optymalizację czasu chłodzenia wypraski. Dłuższe chłodzenie zapewnia większą sztywność produktu przed wyrzutem, co zmniejsza odkształcenia. Redukujemy również prędkość i siłę wypychania, stosując płynny ruch wyrzutników zamiast gwałtownego uderzenia.
Zwiększamy liczbę i powierzchnię wypychaczy, aby rozłożyć siły na większy obszar. Stosujemy również wypychacze z zaokrąglonymi krawędziami i odpowiednio wypolerowaną powierzchnią. W przypadkach krytycznych przenosimy punkty wypychania na mniej widoczne obszary opakowania.
Linie podziału formy są naturalnym elementem procesu wtryskowego, ale ich nadmierna widoczność stanowi problem jakościowy. Powstają na styku części formy i mogą tworzyć wypływki lub nierówności. Kontrolujemy je poprzez precyzyjne dopasowanie powierzchni podziału i regularne konserwacje formy.
Matowienie i odbarwienia powierzchni
Matowienie powierzchni występuje, gdy oczekujemy błyszczącego wykończenia, a otrzymujemy matową lub zamgloną powierzchnię. Problem ten wynika najczęściej z kondensacji wilgoci na chłodnej powierzchni formy lub niedostatecznej temperatury gniazda formującego. Odbarwienia mogą być spowodowane degradacją tworzywa lub zanieczyszczeniami.
Podnosimy temperaturę formy do wartości optymalnych dla danego tworzywa. Dla polistyrenu zalecamy 40-60°C, dla polipropylenu 50-80°C. Zapewniamy również odpowiednie dosuszanie materiału przed przetwórstwem, aby wyeliminować wilgoć powodującą defekty powierzchniowe.
| Typ defektu | Główna przyczyna | Pierwsze działanie naprawcze | Optymalizacja wtórna |
|---|---|---|---|
| Niedopełnienia | Zbyt niska temperatura materiału | Zwiększenie temperatury o 10-15°C | Modyfikacja układu kanałów |
| Linie łączenia | Niska temperatura formy | Podniesienie temp. formy o 15-20°C | Poprawa wentylacji |
| Pęcherze powietrza | Niewłaściwa wentylacja | Dodanie otworów wentylacyjnych | Redukcja prędkości wtrysku |
| Ślady wypychaczy | Za krótki czas chłodzenia | Wydłużenie czasu chłodzenia | Zwiększenie liczby wypychaczy |
| Matowienie | Zbyt niska temp. formy | Podniesienie temp. gniazda | Dosuszanie granulatu |
Oczyszczamy regularnie układ uplastyczniania z pozostałości degradowanego materiału. Sprawdzamy czas przebywania tworzywa w cylindrze – zbyt długi powoduje degradację termiczną. Stosujemy także płukanie układu czystym materiałem po każdej dłuższej przerwie w produkcji.
Optymalizacja czasu cyklu bez utraty jakości
Optymalizacja czasu cyklu stanowi kluczowe wyzwanie w produkcji opakowań wtryskowych. Każda sekunda zaoszczędzona na cyklu przekłada się bezpośrednio na wyższą wydajność i niższe koszty jednostkowe. Musimy jednak pamiętać, że skracanie czasu nie może odbywać się kosztem jakości produktu.
Analizujemy wszystkie fazy cyklu produkcyjnego, identyfikując obszary z potencjałem optymalizacji. Czas wtrysku zwykle stanowi 10-20% całego cyklu i ma ograniczone możliwości skracania. Czas chłodzenia, który zajmuje 50-70% cyklu, oferuje największy potencjał usprawnienia.
Optymalizujemy system chłodzenia formy, zapewniając równomierne odprowadzanie ciepła ze wszystkich obszarów gniazda. Stosujemy kanały chłodzące zgodne z konturem wypraski, utrzymując stałą odległość 15-20 mm od powierzchni formującej. Zwiększamy przepływ cieczy chłodzącej, zachowując turbulentny charakter przepływu dla maksymalnej efektywności.
Redukujemy czas otwarcia i zamknięcia formy poprzez optymalizację prędkości ruchów maszyny. Ustawiamy wieloetapowy profil prędkości – szybkie ruchy na bezpiecznych odcinkach i wolne w strefach krytycznych. Minimalizujemy również czas wyrzutu poprzez zastosowanie wydajnego systemu wypychaczy i odpowiednie ustawienie ich synchronizacji.
Stosujemy metodę szybkiego cyklowania, polegającą na stopniowym skracaniu czasu chłodzenia przy jednoczesnym monitorowaniu jakości wyprasek. Zmniejszamy czas o 0,5-1 sekundę i sprawdzamy wymiary oraz wytrzymałość mechaniczną produktu. Kontynuujemy ten proces, aż osiągniemy minimalny akceptowalny czas chłodzenia.
Balansujemy wszystkie parametry procesu, aby osiągnąć optymalny stosunek wydajności do jakości. Monitorujemy kluczowe wskaźniki, takie jak stabilność wymiarowa, wytrzymałość mechaniczna i wygląd powierzchni. Dokumentujemy optymalne ustawienia dla każdego typu opakowania, tworząc bazę wiedzy dla przyszłych serii produkcyjnych.
Inwestujemy w automatyzację procesów pomocniczych, takich jak zdejmowanie wyprasek, pakowanie czy kontrola jakości. Zastosowanie robotów i systemów wizyjnych pozwala nam skrócić czas operacji poza formą. Dzięki temu maksymalizujemy wykorzystanie czasu maszynowego i zwiększamy ogólną efektywność linii produkcyjnej.
Wniosek
Sukces w branży opakowań zależy od trzech kluczowych elementów. Są to precyzyjny projekt formy, dobór materiałów i konserwacja. Każdy z nich wpływa na efektywność i rentowność produkcji.
Formy wtryskowe są strategicznym aktywem firmy. Inwestycja w wysoką jakość wymaga dużych nakładów początkowych. Ale zwraca się poprzez niższe koszty i lepszą jakość opakowań.
Rynek wymaga coraz wyższych standardów. Dotyczy to funkcjonalności produktów i zgodności z normami bezpieczeństwa.
Zalecamy profesjonalne podejście na każdym etapie. Obejmuje to analizę, projektowanie, produkcję i eksploatację. Ważna jest współpraca z doświadczonymi partnerami technologicznymi.
Efektywna produkcja wymaga ciągłego doskonalenia. Ważne jest monitorowanie parametrów i regularna konserwacja. To podstawa sukcesu w przemyśle opakowań.
