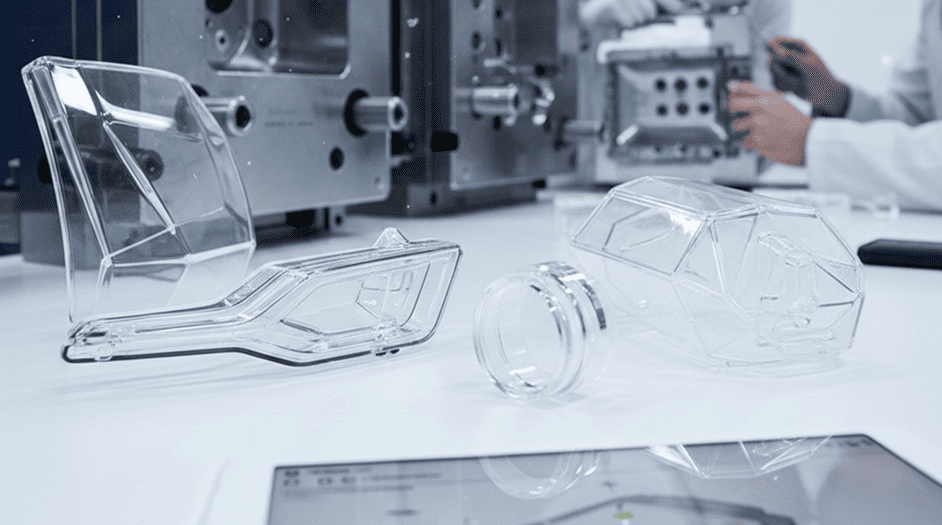

Produkcja elementów transparentnych – wyzwania w projektowaniu form

Elementy transparentne (przezroczyste): soczewki, klosze lamp, osłony paneli, szybki wskaźników, elementy dekoracyjne – to kategoria detali, gdzie tolerancje wizualne i optyczne są minimalne, a akceptowalny poziom defektów praktycznie zerowy. Wtrysk tworzyw transparentnych to nie tylko „zrobić formę”. To zrozumieć fizykę światła, przepływy materiałowe, chłodzenie, odkształcenia i właściwości materiałów.

Czym są detale transparentne i dlaczego są trudne?

Detale transparentne to takie, które mają przezroczystość lub klarowność światła → czyli:

• klosze lamp i reflektorów,
• szybki przyrządów pomiarowych,
• obudowy z oknami,
• elementy dekoracyjne wymagające optymalnego efektu wizualnego.

Co je wyróżnia?

• Brak tolerancji powierzchniowej – każda rysa, przejście linii podziału matrycy, znakowanie, zmiana kierunków przepływu materiału wpływa na przejrzystość.
• Impact optyczny mikropęknięć i naprężeń – wewnętrzne naprężenia powodują mętnienie lub dyfrakcję światła.
• Skurcz materiałowy różny od standardu – materiały transparentne często mają inne właściwości skurczu niż nieprzezroczyste.

W praktyce: jeśli detal nie wychodzi optycznie jak szkło, produkcja leży.

Wybór materiału – pierwszy kluczowy krok

Projekt formy zaczyna się od wyboru tworzywa. Dla detali transparentnych najczęściej stosuje się:

• PC (poliwęglan) – doskonała przezroczystość, wysoka udarność,
• PMMA (polimetakrylan metylu / akryl) – najlepsza przejrzystość, ale mniej wytrzymały niż PC,
• PET / PETG – dobra przejrzystość, łatwiejszy proces, podatniejszy na skręcanie,
• COP / COC – dla detali o bardzo wysokiej jasności i stabilności optycznej,
• TPU transparentny – elastyczne detale przezroczyste.

Każdy materiał ma inny skurcz, różne wymagania termiczne, różne właściwości mechaniczne. To nie jest tak, że „projekt formy od A do Z” jest uniwersalny.

Najczęstsze pułapki materiałowe:

• PC lub PMMA „pływają” w formie (wolniej przewodzą ciepło) → chłodzenie musi być projektowane jak klimat w saunie.
• PETG ma tendencję do warstwowych różnic w chłodzeniu, co powoduje mętnienie lub pęknięcia optyczne.
• Materiały z dodatkami (FR, UV stabilizatory) mogą albo pogarszać przejrzystość, albo zmieniać skurcz.

Projektowanie kanałów chłodzenia – kiedy temperatura decyduje o jakości optycznej

Nie będzie tu banałów o „więcej chłodzenia = lepiej”. Kluczowe są trzy rzeczy:

1. Równomierność temperatury formy na całej powierzchni detalu.
2. Brak hotspotów, czyli miejsc zbyt ciepłych lub zbyt zimnych.
3. Stabilność procesu między kolejnymi cyklami.

Optyka detalu jest bezlitosna: różnica temperatury rzędu 5–10 °C może dawać mętnienie, cienie, „efekt tęczy” lub mikrodefekty powierzchni.

Dobre praktyki:

• Konformal cooling tam, gdzie geometria detalu tego wymaga – szczególnie przy dużych powierzchniach szybek reflektorów czy płaskich osłon.
• Baffles i bubblers dla miejsc trudnych (wysokie pionowe rdzenie).
• Wielostrefowa kontrola temperatury – osobne obiegi dla matrycy, rdzenia, suwaków.

Każde uproszczenie chłodzenia w detalu transparentnym to strata jakości, nie oszczędność czasu.

Wlew i system gorący – klucz dla redukcji warstw i zanieczyszczeń optycznych

System wlewowy w detalu transparentnym nie jest „jak w zwykłych detalach”.
Oto co musisz uwzględnić:

🔹 Gorący kanał – niemal zawsze

Bez gorącego kanału detale transparentne będą mieć:

• **linie łączenia i ślady skurczu widoczne w świetle’,
• „chmury” w detalu tam, gdzie wlew styka sie z masą.

Gorący kanał daje:

• równomierne wypełnianie,
• brak zimnych łącz,
• lepszą klarowność.

Wybór dysz i wlewów

Najczęściej stosowane:

• dysze redukcyjne i wlew koncentryczny – aby ograniczyć turbulencje i minimalizować naprężenia optyczne.
• wlew wielopunktowy z balansem – jeśli detal jest duży, by zmniejszyć odległości przepływu i unikać gradientu skurczu.

Złe decyzje w układzie wlewowym = defekty optyczne, smugi, pęcherze powietrza widoczne w świetle.

Deformacje i naprężenia wewnętrzne – główny wróg przejrzystości

Transparentne detale boleśnie reagują na wewnętrzne naprężenia:

• efekt „mętnienia” przy kącie padania światła,
• mikropęknięcia optyczne,
• różnice skurczu między płaszczyznami.

To nie jest tylko kwestia „ładnej powierzchni”.
To interakcja przepływu, chłodzenia i właściwości materiału.

Kluczowe wyzwania:

• Gradient chłodzenia pion–poziom → powoduje różne skurcze w środku i na krawędziach.
• Nierównomierny kierunek krystalizacji materiału → różna przenikalność światła.
• Wstrząsy procesowe / turbulencje wypełniania → ślady w strukturze optycznej.

Rozwiązania:

• zoptymalizowane profile prędkości wtrysku,
• budowa równomiernych gradientów temperatury,
• symulacje (np. Moldflow/Autodesk Insight/CAE) dla przewidywania naprężeń optycznych.

Tolerancje wymiarowe i jakość powierzchni

W detalu transparentnym:

• tolerancje są ciasne jak na soczewki okulistyczne,
• elementy muszą trzymać kąt i profil geometryczny w granicach kilku setnych milimetra,
• powierzchnie muszą być wolne od mikroszczotek, smugi czy nierówności.

To przekłada się na:

• dbanie o nierówności narzędzia,
• dokładne polerowanie gniazd formy,
• minimalizację rysek i spieków,
• optymalną geometrię powierzchni gniazd pod kątem optycznym.

Symulacje i prototypowanie: must-have, nie opcja

Nie ma mowy o projektowaniu formy do detalu optycznego bez:

• symulacji wypełniania,
• symulacji chłodzenia i gradientów temperatury,
• symulacji skurczu i naprężeń.

To nie jest „miękkie narzędzie marketingowe”.
Symulacje dają:

• mapy naprężeń optycznych,
• przewidywane odkształcenia,
• informacje o potencjalnych hot-spotach chłodzenia,
• zalecenia do rozmieszczenia kanałów.

W świecie detali transparentnych CAE to standard, nie „drogi dodatek”.

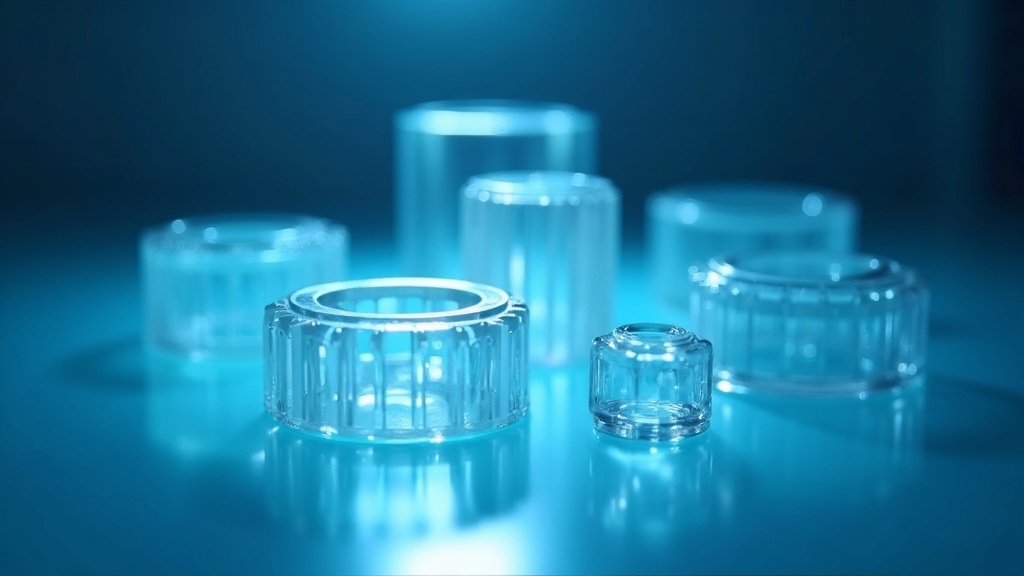

Jakość produkcji seryjnej i kontrola parametrów

Po wdrożeniu formy w produkcji seryjnej:

• konieczne są kontrole optyczne 100% lub losowe,
• mierniki przejrzystości, mikrotwardości, naprężeń wewnętrznych,
• profilowanie temperatury formy na każdej zmianie wtryskarki.

Nie możesz po prostu „ustawić maszyny i zapomnieć”.

Najczęstsze błędy i jak ich uniknąć

❌ Błąd: projekt formy „jak do zwykłych detali”

👉 brak uwagi dla chłodzenia, naprężeń, gradientów → mętnienie, pęknięcia, odrzuty.

❌ Błąd: oszczędzanie na symulacjach

👉 zbyt późne diagnozy problemów → kosztowne poprawki narzędzi.

❌ Błąd: zła strategia wlewu i bez gorącego kanału

👉 widoczne linie łączenia, różna jasność powierzchni.

❌ Błąd: niekontrolowane chłodzenie

👉 nierówna klarowność, zmiany właściwości między partiami.

Przykładowe zastosowania i różnice branżowe

Zastosowanie	Główne wyzwanie
Klosze lamp AGD	brak mgiełki, wierność optyczna
Szybki wskaźników	bardzo małe tolerancje geometryczne
Osłony paneli dotykowych	kombinacja estetyki + precyzji wymiarowej
Soczewki optyczne	najwyższe wymagania światłoprzepuszczalności

Każde z nich wymaga dedykowanego podejścia projektowego formy, a nie uniwersalnego „szablonu”.

Podsumowanie

Produkcja detali transparentnych to coś więcej niż tylko wtrysk. To inżynieria optyczna, chłodzenie, materiałoznawstwo, symulacje i kontrola procesu.

Kluczowe filary sukcesu:

• wybór materiału i zrozumienie jego optycznych parametrów,
• zaawansowane chłodzenie i kontrola temperatury,
• dobry projekt wlewu (gorący kanał),
• optymalna strategia wtrysku (przepływy, gradienty temperatury),
• polerowanie i jakość powierzchni gniazd,
• symulacje i walidacje przed seryjną produkcją,
• kontrola jakości przy produkcji seryjnej.

Nie ma tu drogi na skróty. Każdy pominięty element przekłada się na straty jakościowe i wzrost kosztów produkcji.

Źródła

1. Rosato & Rosato – Injection Molding Handbook
2. Osswald, Turng, Gramann – Injection Molding Handbook (Hanser)
3. Polymer Science and Engineering – optyczna jakość tworzyw
4. Plastics Technology – case studies detali transparentnych
5. Publikacje producentów materiałów PC, PMMA, COP/COC
