TL;DR: Projektowanie form wtryskowych 3D obejmuje 5 etapów: analizę wypraski, koncepcję formy, modelowanie CAD, symulację MoldFlow i dokumentację. Czas realizacji to 2-6 tygodni zależnie od złożoności. Inwestycja w profesjonalne projektowanie (w tym symulację za 2-5% wartości formy) pozwala zaoszczędzić nawet 15-20% kosztów na unikniętych poprawkach.
Projektowanie form wtryskowych 3D to fundament udanej produkcji wyrobów z tworzyw sztucznych. Od precyzji projektu zależy nie tylko jakość końcowego produktu, ale również koszty całego przedsięwzięcia. Błędy wykryte na etapie produkcji formy mogą generować wydatki liczone w dziesiątkach tysięcy złotych, podczas gdy ich eliminacja w fazie projektowej kosztuje ułamek tej kwoty.
Czym jest projektowanie form wtryskowych 3D?
Projektowanie form wtryskowych 3D to proces tworzenia trójwymiarowego modelu cyfrowego narzędzia służącego do produkcji wyprasek z tworzyw sztucznych. Współczesne projektowanie odbywa się wyłącznie w środowisku CAD, co pozwala na precyzyjne odwzorowanie każdego elementu formy oraz przeprowadzenie symulacji przed rozpoczęciem kosztownej obróbki mechanicznej.
Profesjonalnie zaprojektowana forma musi uwzględniać dziesiątki zmiennych – od właściwości przetwórczych tworzywa, przez wymagania jakości powierzchni, aż po optymalizację czasu cyklu produkcyjnego.

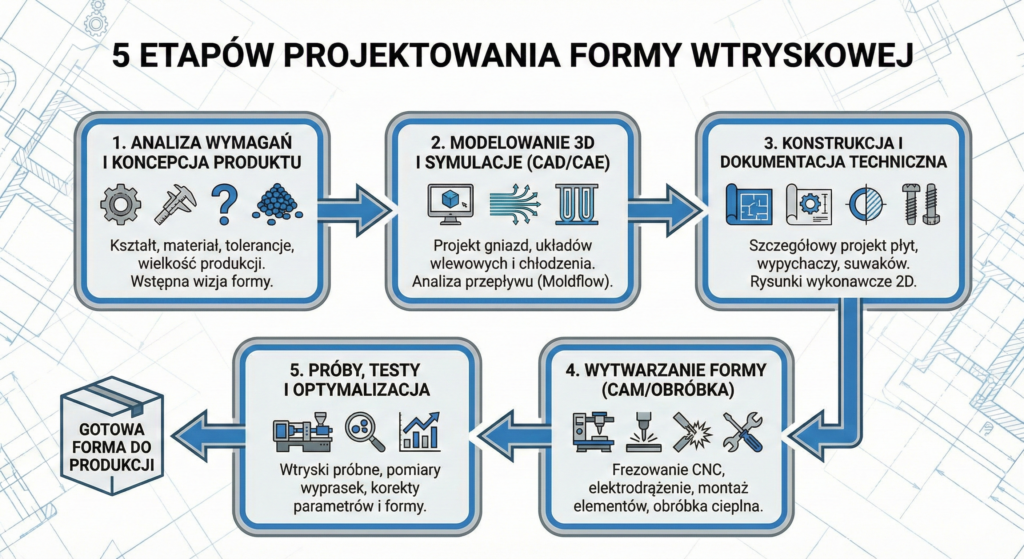

Etapy projektowania formy wtryskowej
1. Analiza wypraski i wymagań technicznych
Każdy projekt rozpoczyna się od dogłębnej analizy detalu. Konstruktor ocenia geometrię wypraski pod kątem grubości ścianek, obecności podcięć wymagających suwaków, kątów pochylenia oraz miejsc newralgicznych, gdzie mogą powstawać wady.
[GRAFIKA 2: Analiza kątów pochylenia na modelu 3D – mapa cieplna]
2. Koncepcja i dobór typu formy
Po analizie następuje faza koncepcyjna. Pierwsza decyzja dotyczy układu wlewowego – wybór między formą zimnokanałową a gorącokanałową wpływa na koszt inwestycji i eksploatacji. Kolejne decyzje obejmują liczbę gniazd formujących, rozmieszczenie linii podziału oraz konstrukcję układu wypychania. Więcej na ten temat znajdziesz w artykule Forma gorącokanałowa vs zimnokanałowa – którą wybrać?
3. Modelowanie 3D w oprogramowaniu CAD
Właściwe projektowanie form wtryskowych 3D odbywa się w specjalistycznym oprogramowaniu. Najpopularniejsze narzędzia to CATIA, NX, SolidWorks oraz ZW3D. Nowoczesne programy oferują biblioteki znormalizowanych elementów HASCO czy Meusburger, co znacząco przyspiesza proces projektowania.
[GRAFIKA 3: Model 3D formy wtryskowej w przekroju]
4. Symulacja MoldFlow
Symulacja MoldFlow może zaoszczędzić dziesiątki tysięcy złotych na poprawkach. Analiza komputerowa pozwala przewidzieć wypełnianie gniazda, linie łączenia oraz odkształcenia. Dzięki symulacji można zoptymalizować położenie punktu wtrysku, zbalansować układ wlewowy w formach wielogniazdowych oraz zaprojektować efektywny system chłodzenia. Koszt analizy to 2-5% wartości formy, a potencjalne oszczędności sięgają 15-20%.
5. Dokumentacja techniczna
Ostatni etap to przygotowanie dokumentacji: model 3D w formatach STEP/IGES, rysunki 2D z tolerancjami, specyfikacja materiałowa oraz raport DFM.
Najczęstsze błędy w projektowaniu
Do najczęstszych błędów należą: niedostateczne kąty pochylenia, źle zaprojektowany układ chłodzenia, niewłaściwe położenie punktu wtrysku oraz pominięcie analizy skurczu. Większości można uniknąć, współpracując z doświadczoną narzędziownią już na etapie projektu wypraski. Szczegóły kosztów znajdziesz w artykule Ile kosztuje forma wtryskowa w 2026 roku?

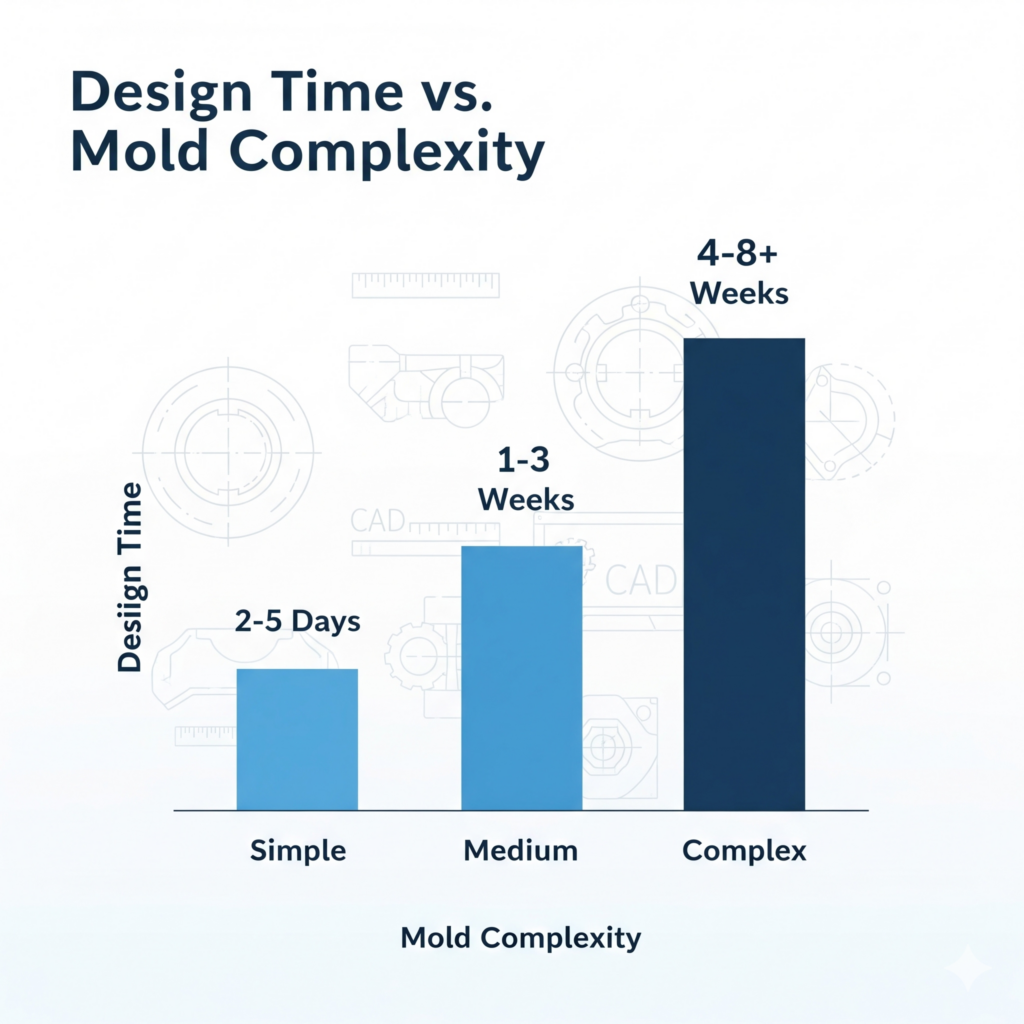

Ile trwa projektowanie?
Czas projektowania zależy od złożoności: proste formy jednogniazdowe wymagają 2-3 tygodni, formy z suwakami 3-4 tygodnie, a złożone formy wielogniazdowe dla automotive 5-6 tygodni.
Potrzebujesz profesjonalnie zaprojektowanej formy wtryskowej?
W Jean Pierre łączymy ponad 20 lat doświadczenia w projektowaniu form z najnowszym oprogramowaniem CAD/CAM. Oferujemy kompleksową obsługę – od analizy projektu, przez projektowanie 3D z symulacją MoldFlow, aż po produkcję i próby formy.
