Autor: Marek Rutkowski, ekspert narzędziownictwa | Jean Pierre Michałowice k. Warszawy

TL;DR – najważniejsze informacje w skrócie

• Forma wtryskowa to precyzyjne narzędzie przemysłowe służące do seryjnej produkcji elementów z tworzyw sztucznych lub silikonu metodą wtrysku.
• Wyróżniamy formy jednoimpulsowe, wielogniazdowe, gorącokanałowe i zimnokanałowe – dobór zależy od wolumenu produkcji i geometrii detalu.
• Kluczowe materiały to stale narzędziowe 1.2343, 1.2344 i 1.2083 oraz aluminium – każdy materiał ma inne zastosowanie i trwałość.
• Produkcja formy obejmuje projekt CAD/CAM, obróbkę skrawaniem CNC, EDM/WEDM, szlifowanie, polerowanie i próby wtrysku.
• Koszt formy waha się od kilkunastu do kilkuset tysięcy złotych w zależności od złożoności i liczby gniazd.
• Czas realizacji wynosi zwykle od 4 do 16 tygodni – kluczowe są jakość dokumentacji i doświadczenie producenta.

Spis treści

1. Czym są formy wtryskowe?
2. Rodzaje form wtryskowych
3. Materiały na formy wtryskowe
4. Proces produkcji formy wtryskowej krok po kroku
5. Technologie obróbki: EDM, WEDM, frezowanie CNC, toczenie, szlifowanie
6. Kontrola jakości i tolerancje w produkcji form
7. Ile kosztuje forma wtryskowa?
8. Czas realizacji – od projektu do gotowej formy
9. Jak wybrać producenta form wtryskowych?
10. Jean Pierre – doświadczony producent form wtryskowych w Polsce
11. FAQ – najczęstsze pytania

Formy wtryskowe to fundament współczesnej produkcji przemysłowej. Bez nich niemożliwe byłoby ekonomiczne wytwarzanie milionów identycznych elementów – od obudów elektroniki, przez elementy motoryzacyjne, po precyzyjne komponenty medyczne. Niniejszy przewodnik powstał z myślą o inżynierach, technologach i menedżerach zakupów, którzy chcą świadomie podejść do procesu zamawiania, projektowania i odbioru formy wtryskowej. Opisujemy tu zarówno aspekty techniczne, jak i biznesowe – bo dobra forma to nie tylko narzędzie, to długoterminowa inwestycja.

Szukasz producenta form wtryskowych? Jean Pierre realizuje formy na zamówienie – od projektu po produkcję seryjną.

📞 Tel. 22 723 88 85 | Formularz kontaktowy | Michałowice k. Warszawy

Czym są formy wtryskowe?

Forma wtryskowa to precyzyjne narzędzie technologiczne, które umożliwia seryjne wytwarzanie elementów z tworzyw sztucznych, gumy lub silikonu metodą wtryskiwania. W uproszczeniu: roztopiony materiał pod wysokim ciśnieniem (od kilkudziesięciu do ponad 2000 barów) zostaje wtłoczony do szczelnie zamkniętej wnęki formy, gdzie zastyga i przyjmuje jej kształt. Po otwarciu formy gotowy detal jest wyjmowany przez system wypychaczy.

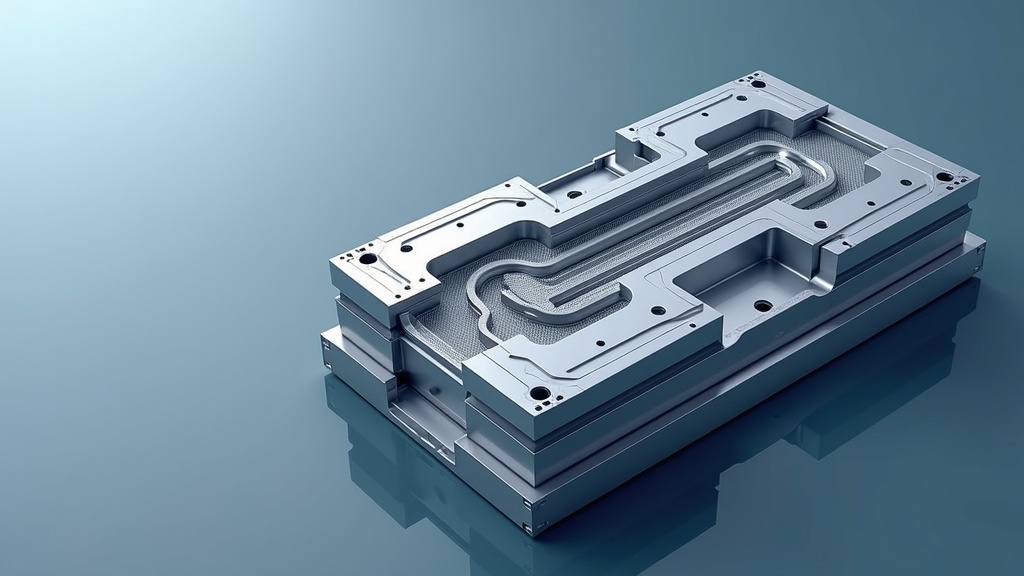

Budowa typowej formy wtryskowej obejmuje kilka kluczowych zespołów:

• Część stała (matryca) – zamocowana nieruchomo w maszynie wtryskowej, zawiera główny układ wlewowy.
• Część ruchoma (stempel) – otwiera się po zakończeniu cyklu, po jej stronie montowany jest system wypychaczy.
• Gniazda formujące – negatyw kształtu detalu, wykonany z wysokiej dokładności; w formach wielogniazdowych jest ich kilka lub kilkanaście.
• Układ wlewowy – kanały doprowadzające tworzywo do gniazda; może być zimnokanałowy lub gorącokanałowy.
• Układ chłodzenia – sieć kanałów, przez które przepływa woda lub olej regulujące temperaturę formy i czas cyklu.
• System wypychaczy – trzpienie lub tuleje wyrzucające gotowy element po otwarciu formy.
• Prowadnice i kolumny – zapewniają precyzyjne prowadzenie obu połówek, gwarantując powtarzalność zamknięcia.

Zasada działania jest pozornie prosta, jednak szczegóły decydują o jakości. Temperatura formy, ciśnienie wtrysku, czas chłodzenia, skurcz materiału – to zmienne, które projektant i technolog muszą przewidzieć i skompensować już na etapie tworzenia dokumentacji CAD. Błędy na tym etapie skutkują późniejszymi kosztownymi poprawkami.

Formy wtryskowe można klasyfikować według różnych kryteriów: liczby gniazd, rodzaju układu wlewowego, liczby płaszczyzn podziału, zastosowanego materiału czy przeznaczenia (tworzywa termoplastyczne, duroplastyczne, elastomery, silikon). Specjalizujemy się również w formach do elementów silikonowych, które wymagają odmiennego podejścia technologicznego niż klasyczne formy do termoplastów.

Rodzaje form wtryskowych

Wybór odpowiedniego rodzaju formy ma bezpośredni wpływ na koszt jednostkowy detalu, czas cyklu i ogólną ekonomikę produkcji. Poniżej omawiamy najważniejsze typy.

Formy jednoimpulsowe (jednokawitacyjne)

Posiadają jedno gniazdo formujące, co oznacza, że w każdym cyklu wtrysku powstaje jeden detal. Stosowane są przy:

• prototypowaniu i produkcji próbnej,
• elementach dużych gabarytowo (panele, obudowy),
• detalach o złożonej geometrii, wymagających precyzyjnych ruchów bocznych,
• produkcji niszowej (kilka tysięcy sztuk rocznie).

Zaletą jest niższy koszt wykonania formy i łatwiejsze utrzymanie jednorodności parametrów. Wadą – wyższy koszt jednostkowy przy dużych wolumenach.

Formy wielogniazdowe

Zawierają od 2 do nawet 128 gniazd (przy drobnych elementach, np. zakrętkach). Każdy cykl wtrysku daje wielokrotność detali, co radykalnie obniża koszt jednostkowy przy dużych seriach. Kluczowym wyzwaniem jest równoważenie układu wlewowego (balansowanie), by tworzywo jednocześnie i jednorodnie wypełniało wszystkie gniazda. Błędy balansowania skutkują zróżnicowaniem wymiarowym między detalami z różnych gniazd.

Formy gorącokanałowe

W systemie gorącokanałowym układ wlewowy jest podgrzewany elektrycznie do temperatury przetwórstwa tworzywa. Dzięki temu materiał w kanałach nie zastyga, a każdy cykl kończy się gotowym detalem bez tzw. wlewka. Zalety:

• eliminacja odpadów z wlewka (oszczędność materiału),
• krótszy czas cyklu,
• możliwość precyzyjnej kontroli punktu wtrysku (igłowe zawory gorącego kanału),
• lepsza jakość powierzchni w okolicach punktu wtrysku.

Wyższy koszt inwestycyjny formy i wymagania serwisowe rekompensują się przy dużych wolumenach produkcji.

Formy zimnokanałowe

Klasyczne rozwiązanie, w którym tworzywo w kanałach zastyga razem z detalem. Po każdym cyklu wlewek jest oddzielany – ręcznie lub automatycznie – i albo utylizowany, albo mielony i zawracany do produkcji. Tańsze w wykonaniu, prostsze w utrzymaniu, wystarczające przy mniejszych seriach lub gdy recykling regranulatu jest dopuszczalny.

Formy suwakowe i z rdzeniami podciętymi

Gdy detal posiada geometrie uniemożliwiające proste wypchnięcie wzdłuż osi formy (np. otwory boczne, podcięcia, gwintowane kanały), stosuje się suwaki sterowane hydraulicznie lub mechanicznie. Projekt takich form wymaga znacznie większego doświadczenia inżynierskiego i precyzji wykonania.

Materiały na formy wtryskowe

Wybór materiału na formę determinuje jej trwałość, możliwości obróbcze i koszty. W branży narzędziowej dominują stale narzędziowe, choć aluminium zyskuje coraz większe zastosowanie przy prototypowaniu i małych seriach.

Stal 1.2343 (X38CrMoV5-1)

Jedna z najpopularniejszych stali do form wtryskowych. Charakteryzuje się:

• doskonałą odpornością na zmęczenie termiczne,
• dobrą ciągliwością nawet po hartowaniu,
• twardością roboczą 44–52 HRC,
• podatnością na polerowanie do wysokiego połysku (klasa A2-A3 wg SPI).

Stosowana głównie w formach do tworzyw termoplastycznych (PE, PP, ABS, PA) przy średnich i dużych seriach (kilkaset tysięcy – kilka milionów cykli).

Stal 1.2344 (X40CrMoV5-1)

Odmiana 1.2343 z wyższą zawartością węgla. Wyższa twardość (do 54 HRC), lepsza odporność na ścieranie, ale nieco mniejsza udarność. Idealna do form narażonych na szczególnie intensywną eksploatację oraz form do tworzyw z wypełniaczami szklanymi (PA+GF, PBT+GF), które intensywnie ścierają powierzchnię gniazd. Wymaga precyzyjnej obróbki cieplnej.

Stal 1.2083 (X42Cr13)

Stal nierdzewna narzędziowa. Kluczową zaletą jest odporność na korozję, co ma znaczenie przy:

• formach do PVC (wydzielającego chlorowodór),
• formach pracujących w środowisku o podwyższonej wilgotności,
• detalach medycznych i spożywczych, gdzie higiena i brak rdzy są priorytetem,
• formach do silikonu, gdzie kanały chłodzące są narażone na wodę.

Twardość po hartowaniu: 50–54 HRC. Nieco trudniejsza w obróbce niż 1.2343/1.2344, ale w wielu aplikacjach niezastąpiona.

Aluminium narzędziowe (np. Fortal HR, 7075)

Stosowane przy prototypach i seriach do kilkudziesięciu tysięcy sztuk. Zalety: znacznie niższy koszt i czas wykonania (aluminium jest 3–5 razy łatwiejsze w obróbce niż stal), niższa masa formy, lepsza przewodność cieplna (szybsze chłodzenie). Wada: znacznie niższa odporność na ścieranie i zmęczenie – forma aluminiowa nie wytrzyma milionów cykli.

Inne materiały

W specyficznych zastosowaniach używa się stali Berylco (do szczególnie intensywnego chłodzenia), stali P20 (pre-hartowanej, popularnej w USA) lub wkładek z węglika wolframu (do elementów narażonych na ekstremalne ścieranie, np. węzłów wlewkowych).

Proces produkcji formy wtryskowej krok po kroku

Produkcja formy wtryskowej to złożony, wieloetapowy proces wymagający ścisłej współpracy między klientem, inżynierem projektu i narzędziownią. Oto jak wygląda w praktyce:

1. Analiza wymagań i oferta

Proces zaczyna się od przekazania dokumentacji detalu – modelu 3D (preferowany format: STEP, IGES, Parasolid) lub rysunków 2D. Technolog analizuje geometrię, wskazuje płaszczyznę podziału, proponuje liczbę gniazd i rodzaj układu wlewowego. Na tej podstawie przygotowana jest kalkulacja kosztów i harmonogram.

2. Projektowanie formy (engineering)

Inżynier narzędziowy projektuje formę w oprogramowaniu CAD (np. CATIA, SolidWorks, NX). Etap obejmuje:

• dobór standardowych elementów (płyty, kolumny, prowadnice – np. systemy Hasco, DME, Meusburger),
• projekt gniazd z uwzględnieniem skurczu materiału,
• projektowanie układu chłodzenia (chłodzenie konformalne – spiralne lub wykonane metodą SLM – daje najlepsze wyniki),
• projekt systemu wypychaczy i ewentualnych suwaków,
• weryfikację przez symulację przepływu tworzywa (np. Moldflow, Cadmould).

Dokładny projekt to podstawa – każda godzina inżynierska na tym etapie oszczędza dziesiątki godzin poprawek na produkcji.

3. Zakup materiałów i elementów standardowych

Zamawiany jest materiał na wkładki formujące (np. stal 1.2343) i elementy normalizowane. Przy wyborze dostawców stali kluczowe są certyfikaty materiałowe i jednorodność – fluktuacje składu chemicznego wpływają na powtarzalność obróbki cieplnej.

4. Obróbka mechaniczna

To rdzeń pracy narzędziowni. Bloki stali są obrabiane na obrabiarkach CNC (frezarki 3-, 4- i 5-osiowe), następnie poddawane obróbce elektroerozyjnej (EDM, WEDM) dla uzyskania kształtów nieosiągalnych frezem, szlifowaniu dla uzyskania planowości i wymiarów oraz polerowaniu powierzchni formujących. Szczegóły opisujemy w sekcji o technologiach obróbki.

5. Obróbka cieplna

Po obróbce mechanicznej (lub jej części) wkładki formujące poddawane są hartowaniu i odpuszczaniu w celu uzyskania wymaganej twardości (najczęściej 48–52 HRC). Obróbka cieplna musi być przeprowadzona w certyfikowanych piecach z kontrolowaną atmosferą, aby uniknąć odwęglenia powierzchni i odkształceń.

6. Montaż i dopasowanie

Ślusarz narzędziowca montuje wszystkie elementy formy, dopasowuje suwaki, układ wypychaczy i elementy chłodzenia. To etap wymagający dużego doświadczenia i precyzji manualnej – szczelność połączeń, luz suwaka, skok wypychacza muszą być wyregulowane z dokładnością dziesiątych części milimetra.

7. Próby wtrysku i poprawki

Forma trafia na maszynę wtryskową do prób (trial). Wtryskarze ustawiają parametry procesu i produkują pierwsze detale. Oceniane są: wypełnienie gniazda, ślady, linie łączeń, skurcz wymiarowy, jakość powierzchni. Ewentualne poprawki (doróbki stali, korekty chłodzenia) są realizowane zanim forma zostanie formalnie odebrana.

8. Odbiór i dokumentacja

Formalny odbiór formy obejmuje pomiary detali (raport wymiarowy), ocenę wizualną i dokumentację fotograficzną. Klient otrzymuje kartę formy z parametrami procesu, instrukcją montażu na maszynie i zaleceniami konserwacyjnymi. Jean Pierre przykłada do dokumentacji odbioru najwyższą wagę, traktując ją jako nieodłączną część dostawy.

Technologie obróbki: EDM, WEDM, frezowanie CNC, toczenie, szlifowanie

Wysoka precyzja form wtryskowych wymaga połączenia kilku komplementarnych technologii obróbki. Żadna z nich samodzielnie nie wystarczy do wykonania kompletnej formy – to harmonijna orkiestra różnych procesów.

Drążenie EDM (elektrodrążenie wgłębne)

Drążenie EDM (Electrical Discharge Machining) polega na erozji materiału przez wyładowania elektryczne między elektrodą (najczęściej grafitową lub miedzianą) a obrabianym elementem zanurzonym w dielektryku. Metoda niezbędna przy:

• ostrych narożach i małych promieniach wewnętrznych (niemożliwych do uzyskania frezem),
• głębokich, wąskich kieszonkach,
• teksturowaniu powierzchni formujących (elektrody z wzorem faktury),
• obróbce materiałów bardzo twardych (po hartowaniu).

Dokładność drążenia EDM sięga ±0,005 mm, a chropowatość powierzchni Ra 0,1–3,2 µm w zależności od parametrów. Elektrody erodują szybciej niż obrabiany element, co wymaga ich planowania i wymiany w trakcie procesu.

Cięcie drutem WEDM

Cięcie drutem WEDM (Wire EDM) to odmiana elektrodrążenia, w której rolę elektrody pełni cienki drut (mosiężny lub cynkowany, typowo 0,25 mm). Drut przesuwa się przez materiał, wycinając precyzyjne kształty 2D i 2,5D. Zastosowania w produkcji form:

• wycinanie wkładek o złożonych zarysach,
• precyzyjne otwory pod kolumny prowadzące,
• profile suwakowe i klinowe,
• wycięcia układów wlewkowych.

WEDM osiąga dokładność ±0,002 mm i minimalny promień naroża zbliżony do promienia drutu (ok. 0,13 mm). Obróbka odbywa się po hartowaniu, więc nie ma ryzyka odkształceń termicznych.

Frezowanie CNC (3-, 4- i 5-osiowe)

Frezowanie CNC to podstawowa technologia kształtowania bloków formy. Obróbka 3-osiowa wystarcza do prostszych geometrii. Centra 5-osiowe pozwalają obrabiać skomplikowane powierzchnie swobodne w jednym zamocowaniu, eliminując błędy mocowania między operacjami. Kluczowe parametry:

• dokładność pozycjonowania obrabiarki: ±0,002–0,005 mm,
• narzędzia: frezy monolityczne VHM, frezy kuliste do powierzchni swobodnych,
• obróbka wykończeniowa: wysokoobrotowa (HSC/HPC) dla uzyskania małej chropowatości powierzchni.

Odpowiednie programowanie CAM (ścieżki narzędzia, posuw, głębokość skrawania) ma kluczowy wpływ na trwałość narzędzi i czas obróbki.

Toczenie CNC

Toczenie CNC stosowane jest przy elementach obrotowo-symetrycznych: kolumnach prowadzących, tulejach, wypychaczach, wkładkach gwintowych i rdzeniach okrągłych. Nowoczesne tokarki CNC z możliwością toczenia i frezowania (turn-mill) pozwalają na kompletną obróbkę takich elementów w jednym zamocowaniu. Tolerancje w toczeniu precyzyjnym osiągają IT5–IT6 (±0,003–0,005 mm na średnicy).

Szlifowanie precyzyjne

Szlifowanie precyzyjne to kluczowa operacja wykończeniowa. Szlifowanie płaszczyzn (szlifierka płaska) zapewnia dokładną planowość i równoległość płyt formy. Szlifowanie wałków (szlifierka kłowa) precyzuje wymiary i kształt elementów cylindrycznych. Szlifowanie wewnętrzne (szlifierka do otworów) obrabia gniazda i tuleje. Tolerancje szlifowania: IT4–IT5 (±0,001–0,003 mm), chropowatość Ra 0,4–0,8 µm.

Polerowanie powierzchni formujących

Polerowanie to ostatnia operacja na powierzchniach formujących. W zależności od wymagań jakościowych detal może mieć wykończenie:

• SPI A1/A2 – lustrzane (Ra < 0,01 µm), wymagane przy detalach optycznych,
• SPI B1/B2 – semi-gloss (Ra 0,05–0,1 µm), popularne przy obudowach elektroniki,
• SPI C/D – mat lub tekstura piaskowania, przy elementach technicznych.

Polerowanie jest czynnością manualną, wymagającą wielu godzin pracy doświadczonego ślusarza i kolejno coraz drobniejszego ścierniwa (papier, kamień, pasta diamentowa, skóra).

Szukasz producenta form wtryskowych? Jean Pierre realizuje formy na zamówienie – od projektu po produkcję seryjną.

📞 Tel. 22 723 88 85 | Formularz kontaktowy | Michałowice k. Warszawy

Kontrola jakości i tolerancje w produkcji form

Forma wtryskowa to narzędzie, od którego zależy powtarzalność tysięcy lub milionów detali. Dlatego kontrola jakości na każdym etapie produkcji jest obowiązkiem, a nie opcją.

Metrologia wymiarowa

Podstawowe narzędzia to: mikrometry, czujniki zegarowe, sprawdziany pasowania. Jednak dla form o wysokich wymaganiach niezbędna jest współrzędnościowa maszyna pomiarowa (CMM) – pozwala mierzyć trójwymiarowo geometrię z dokładnością do 0,001 mm. Wyniki zapisywane są w protokole pomiarowym, który staje się częścią dokumentacji formy.

Tolerancje wymiarowe i pasowania

W narzędziownictwie obowiązują bardzo rygorystyczne tolerancje:

• Pasowania prowadnic (kolumna–tuleja): H7/h6, luz 0,01–0,02 mm,
• Tolerancje wymiarów gniazd: IT5–IT6 (uwzględniające skurcz materiału),
• Planowość płyt formy: <0,01 mm na 300 mm długości,
• Prostopadłość kolumn: <0,005 mm/100 mm,
• Szczelność uszczelnień kanałów chłodzących: test hydrauliczny 10 bar.

Twardość i kontrola materiału

Po obróbce cieplnej każda wkładka powinna być mierzona twardościomierzem (Rockwell HRC). Odchylenia od specyfikacji mogą wskazywać na problem z parametrami hartowania lub jakością stali. Certyfikaty materiałowe (3.1 lub 3.2 wg EN 10204) dokumentują skład chemiczny i właściwości mechaniczne stali.

Próba wtrysku jako ostateczna weryfikacja

Nawet najdokładniejsza metrologia nie zastąpi próby wtrysku. Dopiero w warunkach rzeczywistego procesu (temperatura, ciśnienie, czas) ujawniają się ewentualne problemy: nierówne wypełnienie, zapadnięcia, linie łączeń, skurcz ponadnormatywny. Producent powinien dostarczyć klientowi odbitki z próby wraz z raportem wymiarowym detali przed formalnym odbiorem formy.

Ile kosztuje forma wtryskowa?

To pytanie, które pada najczęściej – i na które najtrudniej odpowiedzieć bez znajomości szczegółów. Cena formy wtryskowej zależy od wielu zmiennych. Poniżej prezentujemy orientacyjne widełki i kluczowe czynniki cenowe.

Orientacyjne przedziały cenowe (rynek polski/europejski, 2026)

• Prosta forma 1-gniazdowa, mały detal: 15 000 – 40 000 PLN
• Forma 1-gniazdowa, średni detal, suwaki: 40 000 – 100 000 PLN
• Forma wielogniazdowa (2–8 gniazd), gorącokanałowa: 80 000 – 250 000 PLN
• Forma do dużych, skomplikowanych elementów: 200 000 – 600 000 PLN i więcej
• Forma aluminiowa prototypowa: 8 000 – 25 000 PLN

Uwaga: powyższe widełki mają charakter orientacyjny. Ostateczna cena zawsze wymaga analizy dokumentacji.

Kluczowe czynniki kształtujące cenę

• Złożoność geometrii detalu – podcięcia, suwaki, gwinty wewnętrzne, cienkie ścianki wielokrotnie podnoszą koszt.
• Liczba gniazd – więcej gniazd to więcej pracy, ale niższy koszt jednostkowy detalu.
• Materiał formy – stal narzędziowa 1.2344 jest droższa niż 1.2343; stal nierdzewna 1.2083 droższa od obu.
• System wlewowy – gorące kanały podnoszą koszt formy o 15 000–80 000 PLN w zależności od konfiguracji.
• Wymagania dotyczące jakości powierzchni – polerowanie do klasy A1/A2 to wiele roboczogodzin.
• Trwałość formy – forma na 500 000 cykli kosztuje inaczej niż na 5 000 000.
• Kraj produkcji – formy z Polski są znacznie tańsze niż z Niemiec czy Szwajcarii, przy porównywalnej jakości; formy z Chin bywają tańsze, ale ryzyko jakościowe jest wyższe.

Całkowity koszt posiadania (TCO)

Oceniając koszt formy, warto myśleć w kategoriach całkowitego kosztu posiadania. Tańsza forma może wymagać częstszych napraw, dłuższych postojów, a w skrajnych przypadkach – wcześniejszej wymiany. Dobrze zaprojektowana i wykonana forma od doświadczonego producenta, takiego jak Jean Pierre, to niższy TCO w perspektywie kilku lat eksploatacji.

Czas realizacji – od projektu do gotowej formy

Czas realizacji formy wtryskowej to jeden z kluczowych parametrów dla planowania produkcji. Jego długość zależy od złożoności narzędzia, obciążenia narzędziowni i kompletności dokumentacji dostarczonej przez klienta.

Typowe harmonogramy

• Prosta forma 1-gniazdowa: 4–6 tygodni od zatwierdzonej dokumentacji
• Forma o średniej złożoności (suwaki, gorącokanałowiec): 8–12 tygodni
• Forma wielogniazdowa, złożona: 12–18 tygodni
• Forma do dużych elementów: 16–24 tygodnie

Co wydłuża czas realizacji?

• Niekompletna lub błędna dokumentacja – każda iteracja projektu to dni lub tygodnie dodatkowego czasu,
• Zmiany w projekcie detalu po uruchomieniu produkcji formy – najdroższy scenariusz,
• Długie terminy dostaw elementów gorącokanałowych (systemy Husky, Günther, Synventive),
• Problemy z obróbką cieplną – konieczność powtórzenia hartowania,
• Rozbudowane iteracje prób wtryskowych.

Jak przyspieszyć realizację?

Podstawa to kompletna i zatwierdzona dokumentacja techniczna przed rozpoczęciem projektu formy. Warto też wcześnie określić: materiał detalu, wymagania dotyczące jakości powierzchni, planowaną trwałość formy i parametry maszyny wtryskowej (rozmiar stołu, skok, siłę zamknięcia). Im więcej informacji na wejściu, tym mniej zapytań w trakcie realizacji.

Jak wybrać producenta form wtryskowych?

Wybór producenta formy wtryskowej to decyzja na lata – forma będzie służyć przez setki tysięcy lub miliony cykli. Oto kryteria, które warto ocenić przed podpisaniem zamówienia.

Doświadczenie i referencje

Sprawdź, czy narzędziownia ma doświadczenie w branży podobnej do Twojej. Formy do medycyny różnią się wymaganiami od form do motoryzacji czy elektroniki. Zapytaj o referencje od klientów i przykłady zrealizowanych projektów. Dobra narzędziownia chętnie pokaże portfolio.

Park maszynowy

Nowoczesne obrabiarki to warunek konieczny wysokiej jakości. Oceń, czy producent dysponuje:

• centrami frezarskimi 5-osiowymi (dla złożonych geometrii),
• elektrodrążarkami EDM i drążarkami drutowymi WEDM,
• szlifierkami precyzyjnymi (płaszczyzn, wałków, otworów),
• współrzędnościową maszyną pomiarową CMM,
• własną maszyną wtryskową do prób.

Kompetencje inżynierskie

Park maszynowy to tylko połowa sukcesu. Drugi filar to ludzie – doświadczeni inżynierowie projektu (CAD/CAM), operatorzy i ślusarze narzędziowcy. Zapytaj, czy producent oferuje analizę formowania (Moldflow lub równoważną) jako część projektu.

Komunikacja i terminowość

Sprawdź, jak producent komunikuje postęp prac. Regularne raporty, dostępność technologa na pytania, szybkość reakcji na problemy – to wskaźniki profesjonalizmu. Zapytaj o historię dotrzymywania terminów u poprzednich klientów.

Warunki gwarancji i serwisu

Co obejmuje gwarancja? Na jak długo? Czy producent oferuje naprawy i modyfikacje formy po jej odebraniu? W naszej bazie wiedzy znajdziesz więcej informacji o serwisowaniu i konserwacji form.

Lokalizacja

Producent w Polsce ma istotną przewagę logistyczną: łatwiejszy kontakt, brak barier językowych, szybszy transport form i narzędzi, dostępność serwisu on-site. Przy problemach z formą liczą się godziny, nie tygodnie oczekiwania na przesyłkę z Azji.

Jean Pierre – doświadczony producent form wtryskowych w Polsce

Jean Pierre to polska narzędziownia zlokalizowana w Michałowicach koło Warszawy, z wieloletnim doświadczeniem w produkcji form wtryskowych i precyzyjnych elementów narzędziowych. Realizujemy zlecenia dla firm z branży motoryzacyjnej, elektronicznej, medycznej, AGD i przemysłu ogólnego – zarówno na rynek krajowy, jak i na eksport.

Nasze technologie obróbki

Kompleksowo obsługujemy cały proces produkcji formy pod jednym dachem:

• Frezowanie konwencjonalne i CNC – wieloosiowe centra obróbkowe dla dowolnych geometrii,
• Drążenie EDM – precyzyjne kształtowanie wgłębień i teksturowanie powierzchni,
• Cięcie drutem WEDM – wycinanie skomplikowanych profili z tolerancją ±0,002 mm,
• Toczenie CNC – precyzyjne elementy obrotowe: kolumny, tuleje, rdzenie,
• Szlifowanie precyzyjne – wykończenie wymiarowe płaszczyzn, wałków i otworów,
• Polerowanie powierzchni formujących – od wykończenia technicznego po lustrzane (klasa A1/A2),
• Formy do elementów silikonowych – specjalistyczna technologia LSR i silikon stały.

Dlaczego klienci wybierają Jean Pierre?

• Doświadczony zespół – inżynierowie i ślusarze narzędziowcy z wieloletnim doświadczeniem w branży,
• Kompleksowość – od projektu po próby wtryskowe, wszystko pod jednym dachem,
• Precyzja – park maszynowy klasy premium, regularna kalibracja i kontrola metrologiczna,
• Terminowość – transparentny harmonogram i bieżąca komunikacja na każdym etapie,
• Lokalizacja – Michałowice k. Warszawy, łatwy dojazd, szybka logistyka.

Zapraszamy do zapoznania się z opiniami naszych klientów oraz do kontaktu w sprawie wyceny. Na naszym blogu regularnie publikujemy artykuły techniczne z zakresu narzędziownictwa i przetwórstwa tworzyw.

Szukasz producenta form wtryskowych? Jean Pierre realizuje formy na zamówienie – od projektu po produkcję seryjną.

📞 Tel. 22 723 88 85 | Formularz kontaktowy | Michałowice k. Warszawy

FAQ – najczęstsze pytania

1. Ile trwa wykonanie formy wtryskowej?

Czas realizacji zależy od złożoności narzędzia. Prosta forma jednoimpulsowa może być gotowa w 4–6 tygodni od zatwierdzonej dokumentacji. Formy bardziej złożone – z suwakami, gorącokanałowe, wielogniazdowe – wymagają 10–18 tygodni. Kluczowe jest dostarczenie kompletnego, zatwierdzonego modelu 3D detalu przed uruchomieniem projektu formy. Skontaktuj się z nami, aby omówić konkretny harmonogram dla Twojego projektu.

2. Jakie materiały stosuje się do produkcji form wtryskowych?

Najczęściej stosowane stale narzędziowe to 1.2343 i 1.2344 (do tworzyw termoplastycznych i elastomerów), 1.2083 (stal nierdzewna, do PVC, detali medycznych i silikonowych). Przy prototypach i małych seriach używa się aluminium narzędziowego (7075, Fortal HR), które jest tańsze i szybsze w obróbce, choć mniej trwałe.

3. Czym różni się forma gorącokanałowa od zimnokanałowej?

W formie gorącokanałowej układ wlewowy jest podgrzewany elektrycznie – tworzywo w kanałach pozostaje stopione i nie musi być oddzielane po każdym cyklu. To eliminuje odpad wlewkowy i skraca czas cyklu. Forma zimnokanałowa jest tańsza w wykonaniu, ale generuje wlewek, który trzeba oddzielać i utylizować lub mielić. Gorącokanałowa jest opłacalna przy dużych wolumenach produkcji.

4. Ile kosztuje forma wtryskowa?

Orientacyjnie: prosta forma jednoimpulsowa to od 15 000 do 40 000 PLN; forma o średniej złożoności z suwakami – 40 000–100 000 PLN; forma wielogniazdowa gorącokanałowa – 80 000–250 000 PLN i więcej. Cena zależy od geometrii detalu, liczby gniazd, rodzaju układu wlewowego, wymagań co do jakości powierzchni i trwałości formy. Zawsze zalecamy pełną wycenę po analizie dokumentacji.

5. Czy Jean Pierre wykonuje formy do silikonu (LSR)?

Tak – specjalizujemy się w formach do elementów silikonowych, zarówno do silikonu stałego (HTV), jak i ciekłego (LSR – Liquid Silicone Rubber). Formy do silikonu wymagają innego podejścia niż formy do termoplastów: m.in. innego układu wlewowego, układu chłodzenia (podgrzewania), a często specjalnych powłok na powierzchniach formujących.

6. Jak mogę zlecić wykonanie formy wtryskowej w Jean Pierre?

Wystarczy skontaktować się z nami przez formularz kontaktowy lub telefonicznie: 22 723 88 85. Prosimy o przesłanie modelu 3D detalu (format STEP lub IGES), informacji o materiale, planowanej wielkości serii i wymaganiach dotyczących jakości powierzchni. Na tej podstawie przygotujemy szczegółową ofertę i wstępny harmonogram realizacji. Więcej o nas i naszych możliwościach znajdziesz na stronie firmy.
