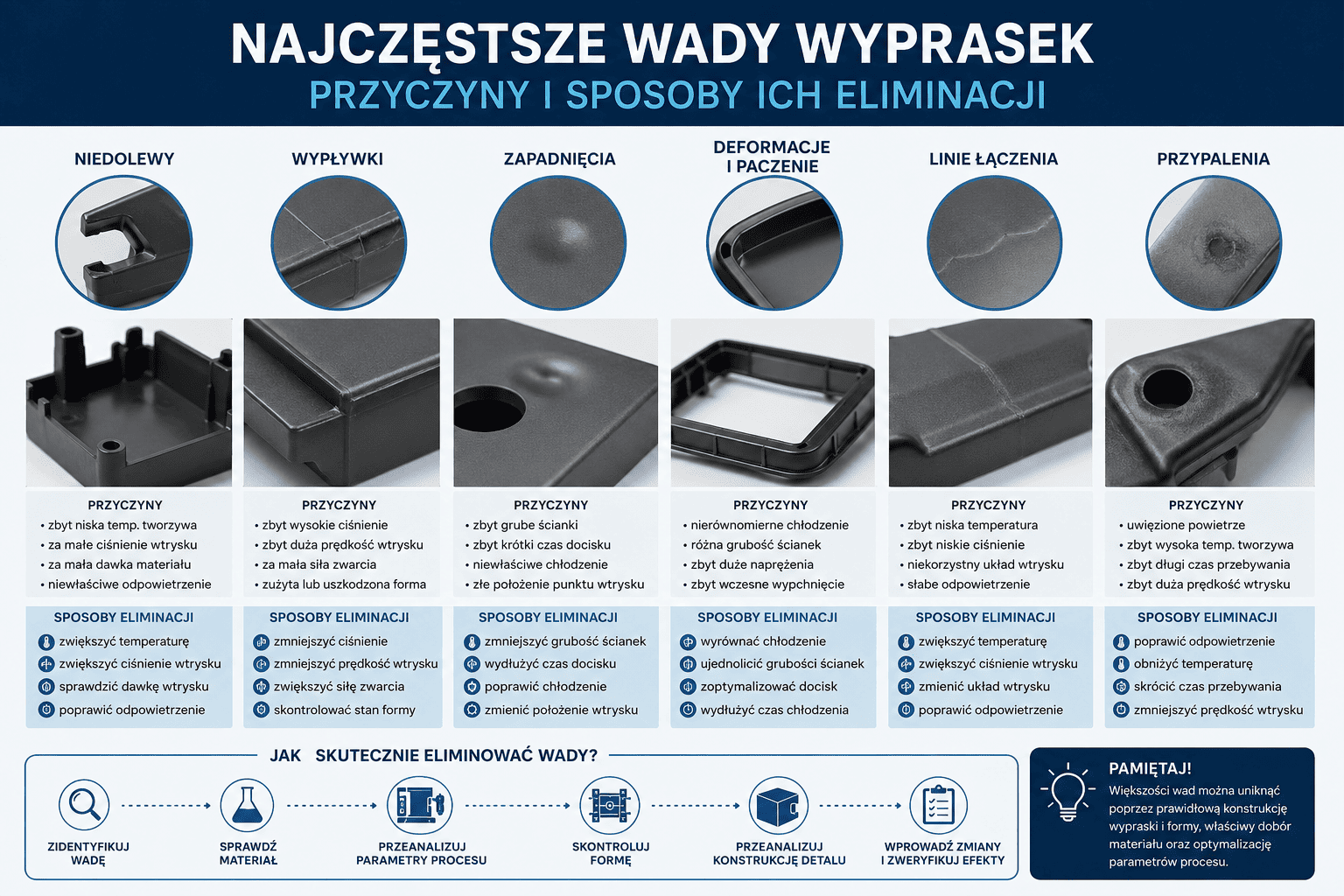

Najczęstsze wady wyprasek – przyczyny i sposoby ich eliminacji

Produkcja metodą formowania wtryskowego umożliwia wytwarzanie dużych serii precyzyjnych i powtarzalnych elementów z tworzyw sztucznych. Nawet prawidłowo zaprojektowany proces może jednak prowadzić do pojawienia się niedolewów, wypływek, zapadnięć, deformacji lub innych wad obniżających jakość produktu.

Źródłem problemu nie zawsze jest sama wtryskarka. Na wygląd, wytrzymałość i wymiary wypraski wpływają jednocześnie konstrukcja detalu, budowa formy, właściwości tworzywa oraz parametry procesu. Z tego względu skuteczna diagnostyka powinna obejmować cały układ, a nie tylko zmianę temperatury lub ciśnienia wtrysku.

Poniżej przedstawiamy najczęstsze wady wyprasek, ich możliwe przyczyny oraz sposoby ograniczania problemów.

Skąd biorą się wady wyprasek?

Problemy z jakością elementów wtryskowych można podzielić na cztery podstawowe grupy:

• błędy konstrukcyjne detalu,
• nieprawidłowości w budowie formy wtryskowej,
• niewłaściwy dobór lub przygotowanie tworzywa,
• nieodpowiednie parametry procesu.

W praktyce jedna wada może mieć kilka przyczyn. Przykładowo niedolew może wynikać z niewystarczającego ciśnienia, zbyt niskiej temperatury tworzywa, niewłaściwego położenia punktu wtrysku, zbyt cienkiej ścianki albo niedostatecznego odpowietrzenia formy. Dlatego każda korekta powinna być poprzedzona analizą całego procesu.

1. Niedolewy, czyli niecałkowite wypełnienie gniazda

Niedolew powstaje wtedy, gdy stopione tworzywo nie wypełnia całej wnęki formującej. Gotowy element jest niekompletny – może brakować jego narożnika, fragmentu ścianki, żebra lub innego detalu.

Do najczęstszych przyczyn niedolewów należą:

• zbyt mała dawka tworzywa,
• niewystarczające ciśnienie lub prędkość wtrysku,
• zbyt niska temperatura tworzywa albo formy,
• przedwczesne zamarzanie materiału w przewężeniach,
• zbyt cienkie ścianki wyrobu,
• niewłaściwy przekrój kanałów i przewężek,
• niekorzystne położenie punktu wtrysku,
• powietrze uwięzione w ostatnich obszarach wypełniania.

Niewystarczające odpowietrzenie może tworzyć przeciwciśnienie utrudniające dotarcie tworzywa do końcowych części gniazda. Podobny efekt może powodować zbyt długi lub nieprawidłowo zbalansowany układ przepływu.

Jak ograniczyć niedolewy?

W pierwszej kolejności należy sprawdzić dawkę materiału oraz stabilność pracy wtryskarki. Następnie można skorygować temperaturę tworzywa, temperaturę formy, prędkość wtrysku i ciśnienie docisku.

Jeżeli zmiana parametrów nie przynosi rezultatu, konieczna może być analiza konstrukcji formy. Rozwiązaniem bywa zwiększenie przekroju kanałów, zmiana wymiaru przewężki, przeniesienie punktu wtrysku lub wykonanie dodatkowych odpowietrzeń.

W niektórych przypadkach należy również zmodyfikować detal, na przykład zwiększyć grubość zbyt cienkiego fragmentu albo zmniejszyć gwałtowne różnice pomiędzy poszczególnymi przekrojami.

2. Wypływki

Wypływka to cienka warstwa tworzywa wydostająca się poza obrys gniazda. Najczęściej pojawia się na linii podziału formy, przy suwakach, wypychaczach albo w miejscach niedokładnego spasowania elementów narzędzia.

Najczęstsze przyczyny wypływek to:

• zbyt wysokie ciśnienie docisku,
• nadmierna prędkość wtrysku,
• niewystarczająca siła zwarcia wtryskarki,
• zbyt wysoka temperatura tworzywa,
• uszkodzenie lub zużycie powierzchni podziału,
• zanieczyszczenie uniemożliwiające pełne zamknięcie formy,
• deformacja płyt albo elementów formujących.

Autodesk wskazuje, że do typowych przyczyn wypływek należą między innymi nadmierna prędkość wtrysku, zbyt wysokie ciśnienie docisku oraz za mała siła zwarcia.

Jak wyeliminować wypływki?

Należy sprawdzić, czy siła zwarcia wtryskarki jest odpowiednia do powierzchni rzutu detalu i ciśnienia występującego w gnieździe. Kolejnym krokiem jest zmniejszenie prędkości lub ciśnienia w końcowej fazie wypełniania.

Jeżeli wada pojawia się stale w tym samym miejscu, warto skontrolować powierzchnię podziału, prowadzenia, zamki oraz elementy ruchome formy. Zużyte lub uszkodzone powierzchnie mogą wymagać regeneracji i ponownego spasowania.

Samo obniżenie ciśnienia nie zawsze jest właściwym rozwiązaniem. Zbyt duża korekta może doprowadzić do niedolewów albo niewystarczającego dopakowania wypraski.

3. Zapadnięcia powierzchni i pustki wewnętrzne

Zapadnięcia są miejscowymi wgłębieniami widocznymi na powierzchni elementu. Najczęściej występują w obszarach o większej grubości, po przeciwnej stronie żeber, słupków montażowych lub innych lokalnych zgrubień.

Wewnętrzna część grubego przekroju stygnie wolniej niż jego powierzchnia. Kurczenie się materiału może wciągać zewnętrzną ściankę do środka, powodując widoczne zagłębienie. Gdy powierzchnia jest już dostatecznie sztywna, podobny mechanizm może prowadzić do powstania pustki wewnątrz detalu.

Do typowych przyczyn należą:

• nadmierna grubość ścianki,
• zbyt grube żebra lub słupki,
• niewystarczające ciśnienie docisku,
• zbyt krótki czas docisku,
• zbyt wczesne zamarzanie przewężki,
• niewłaściwe położenie punktu wtrysku,
• niedostateczne lub nierównomierne chłodzenie.

Jak zapobiegać zapadnięciom?

Najważniejsza jest prawidłowa konstrukcja detalu. Grubość ścianek powinna być możliwie równomierna, a przejścia pomiędzy przekrojami – łagodne. Żebra i słupki należy projektować tak, aby zapewniały wymaganą sztywność bez tworzenia nadmiernie grubych skupisk materiału.

Od strony procesu można zoptymalizować ciśnienie oraz czas docisku. Trzeba jednak sprawdzić, czy przewężka pozostaje otwarta wystarczająco długo, aby ciśnienie mogło być przekazywane do kurczącego się materiału.

Znaczenie ma również układ chłodzenia. Lokalne gorące strefy mogą wydłużać czas krzepnięcia i zwiększać ryzyko nierównomiernego skurczu.

4. Deformacje i paczenie wyprasek

Paczenie oznacza zmianę kształtu elementu po wyjęciu z formy. Płaska powierzchnia może się wygiąć, narożniki mogą zostać uniesione, a otwory lub krawędzie mogą utracić wymagane położenie.

Bezpośrednią przyczyną paczenia są różnice skurczu oraz naprężeń wewnętrznych. Mogą one wynikać z nierównomiernego chłodzenia, zróżnicowanej grubości ścianek, orientacji materiału, nieprawidłowego dopakowania lub niestabilnych warunków procesu. Tworzywa częściowo krystaliczne są zazwyczaj bardziej podatne na skurcz i deformacje niż materiały amorficzne.

Sposoby ograniczania deformacji

Pierwszym krokiem powinna być kontrola temperatury obu połówek formy oraz przepływu medium chłodzącego. Lokalne różnice temperatur mogą powodować, że poszczególne fragmenty wypraski zastygają i kurczą się w innym czasie.

Należy również sprawdzić:

• równomierność grubości ścianek,
• rozmieszczenie i budowę kanałów chłodzących,
• położenie punktów wtrysku,
• kierunek przepływu tworzywa,
• czas i ciśnienie docisku,
• czas chłodzenia przed otwarciem formy,
• orientację włókien w tworzywach wzmacnianych.

Jeżeli detal wymaga większej sztywności, lepszym rozwiązaniem może być zastosowanie odpowiednio zaprojektowanych żeber zamiast miejscowego zwiększania grubości całej ścianki.

5. Linie łączenia strug tworzywa

Linia łączenia powstaje w miejscu, w którym spotykają się dwa lub więcej frontów płynącego tworzywa. Może być widoczna na powierzchni jako cienka kreska, ale w niektórych przypadkach powoduje również lokalne osłabienie elementu.

Zjawisko występuje między innymi wtedy, gdy materiał opływa otwór, wkładkę lub rdzeń albo gdy forma ma kilka punktów wtrysku. Jeśli spotykające się fronty są już zbyt chłodne, nie łączą się prawidłowo. Na jakość linii wpływają również temperatura, ciśnienie, rodzaj materiału oraz obecność wypełniaczy.

Jak poprawić jakość linii łączenia?

Możliwe działania obejmują:

• podniesienie temperatury tworzywa lub formy,
• zmianę prędkości wtrysku,
• zwiększenie ciśnienia w miejscu spotkania strug,
• zmianę położenia lub liczby punktów wtrysku,
• poprawę odpowietrzenia,
• przeniesienie linii poza obszar widoczny lub silnie obciążony.

W przypadku detali technicznych nie wystarczy ocena wizualna. Jeżeli linia znajduje się w miejscu przenoszącym obciążenia, może być konieczne przeprowadzenie badań wytrzymałościowych.

6. Przypalenia i ciemne przebarwienia

Przypalenia mają najczęściej postać brązowych lub czarnych śladów. Mogą pojawiać się w końcowych obszarach wypełniania, przy żebrach, w narożnikach albo w pobliżu przewężki.

Jedną z przyczyn jest powietrze uwięzione w gnieździe. Szybko sprężane powietrze nagrzewa się i może powodować miejscowe przypalenie tworzywa. Drugą grupę przyczyn stanowi degradacja materiału wynikająca między innymi ze zbyt wysokiej temperatury, nadmiernej prędkości, długiego czasu przebywania tworzywa w cylindrze lub zbyt intensywnego ścinania.

Jak usuwać przyczyny przypaleń?

Jeśli wada pojawia się w ostatnim obszarze wypełniania, należy przede wszystkim sprawdzić odpowietrzenie. Pomocne może być wykonanie lub oczyszczenie kanałów odpowietrzających, zastosowanie wypychaczy odpowietrzających albo zmiana układu przepływu.

W przypadku degradacji tworzywa należy sprawdzić:

• temperaturę poszczególnych stref cylindra,
• temperaturę dyszy,
• czas przebywania materiału w układzie uplastyczniającym,
• prędkość obrotową ślimaka,
• przeciwciśnienie,
• prędkość wtrysku,
• przekroje kanałów i przewężek.

Korekta parametrów powinna uwzględniać zalecenia producenta konkretnego tworzywa.

7. Smugi przepływu i jetting

Ślady przepływu mogą mieć postać fal, pierścieni albo pasm widocznych na powierzchni detalu. Jednym ze szczególnych przypadków jest jetting, czyli tworzenie przez materiał charakterystycznej, „wężowej” strugi.

Jetting pojawia się, gdy tworzywo przepływa z dużą prędkością przez wąską przewężkę do szerokiej przestrzeni, nie rozpływając się od razu po ściance formy. Może to prowadzić do wad powierzchniowych, lokalnych linii łączenia oraz osłabienia wypraski.

Przyczynami mogą być:

• nadmierna początkowa prędkość wtrysku,
• niekorzystne położenie przewężki,
• zbyt mała lub źle ukształtowana przewężka,
• niewłaściwa konstrukcja gorącego kanału,
• zbyt niska temperatura formy albo tworzywa.

Jak ograniczyć ślady przepływu?

Pomocne może być zmniejszenie początkowej prędkości wtrysku i jej zwiększenie dopiero po rozpoczęciu stabilnego przepływu w gnieździe. Innym rozwiązaniem jest zmiana położenia punktu wtrysku tak, aby struga została skierowana na ściankę lub inny element rozpraszający przepływ.

Stosuje się również przewężki wachlarzowe lub rozwiązania zapewniające stopniowe rozszerzanie przekroju. Dobór metody zależy jednak od geometrii detalu i rodzaju tworzywa.

8. Pęcherze, pustki i uwięzione powietrze

Uwięzione powietrze może powodować nie tylko przypalenia. Może również prowadzić do powstawania pęcherzy, wad powierzchniowych, problemów z dopakowaniem oraz niecałkowitego wypełnienia formy.

Pułapki powietrzne tworzą się najczęściej w miejscach, w których spotykają się fronty przepływu albo tworzywo zamyka powietrze pomiędzy sobą a ścianką gniazda. Przyczyną może być niezbalansowany przepływ, gwałtowna zmiana grubości detalu, nieodpowiednie położenie przewężki lub niewystarczające odpowietrzenie.

Rozwiązaniem jest takie zaprojektowanie przepływu, aby ostatnie miejsca wypełniania znajdowały się w obszarach, które można skutecznie odpowietrzyć. W niektórych formach stosuje się dodatkowe kanały, wkładki porowate albo odpowietrzenie przez wypychacze.

9. Brak stabilności wymiarowej

Element może wyglądać prawidłowo, ale nie spełniać tolerancji wymiarowych. Problemem może być zarówno stała różnica względem wymiaru nominalnego, jak i zmienność pomiędzy kolejnymi cyklami.

Do możliwych przyczyn należą:

• niestabilne dopakowanie,
• różnice temperatury formy lub tworzywa,
• zmienna wilgotność materiału,
• niewłaściwe suszenie,
• nadmierny udział przemiału,
• zużycie pierścienia zwrotnego,
• niestabilna praca układu sterowania,
• zbyt wąskie okno procesowe,
• nierównomierny skurcz.

Autodesk wskazuje, że zmienność wymiarowa może wynikać jednocześnie z materiału, parametrów procesu oraz stanu maszyny. Zalecane jest między innymi zapewnienie właściwego suszenia, stabilnej temperatury formy, prawidłowego układu kanałów oraz pracy w bezpiecznym oknie procesowym.

Jak prawidłowo diagnozować wady wyprasek?

Chaotyczne zmienianie kilku ustawień jednocześnie utrudnia ustalenie rzeczywistej przyczyny. Lepsze rezultaty daje uporządkowana diagnostyka.

Krok 1. Dokładnie opisz wadę

Należy ustalić, gdzie wada występuje, czy pojawia się w każdym cyklu oraz czy dotyczy wszystkich gniazd. Warto zachować próbki i dokumentację fotograficzną.

Krok 2. Sprawdź materiał

Trzeba zweryfikować zgodność tworzywa ze specyfikacją, warunki suszenia, poziom wilgotności, udział przemiału oraz możliwość zanieczyszczenia surowca.

Krok 3. Oceń stabilność maszyny i procesu

Kontroli wymagają rzeczywiste temperatury, dawka, punkt przełączenia, ciśnienie, czas docisku, poduszka materiałowa i powtarzalność cyklu.

Krok 4. Skontroluj formę

Należy sprawdzić drożność odpowietrzeń i kanałów chłodzących, stan przewężek, powierzchnię podziału, wypychacze, prowadzenia oraz elementy ruchome.

Krok 5. Przeanalizuj konstrukcję detalu

Istotne są grubości ścianek, żebra, słupki, promienie, podcięcia, przewężenia oraz położenie punktów wtrysku.

Krok 6. Zmieniaj po jednym parametrze

Każda zmiana powinna zostać udokumentowana. Pozwala to ocenić jej rzeczywisty wpływ i zapobiega sytuacji, w której usunięcie jednej wady powoduje pojawienie się kolejnej.

Jaką rolę odgrywa konstrukcja formy?

Wielu wad nie da się trwale wyeliminować wyłącznie przez zmianę ustawień wtryskarki. Jeżeli problem wynika z niewłaściwego chłodzenia, położenia przewężki, niedostatecznego odpowietrzenia lub geometrii gniazda, konieczna może być modyfikacja formy.

Dlatego możliwość produkcji detalu warto analizować jeszcze przed wykonaniem narzędzia. Symulacja wypełniania i chłodzenia może pomóc przewidzieć położenie linii łączenia, pułapek powietrznych, stref niedopakowanych, zapadnięć oraz ryzyko deformacji. Narzędzia symulacyjne są wykorzystywane zarówno przy projektowaniu form, jak i optymalizacji procesu oraz diagnozowaniu problemów produkcyjnych.

Podsumowanie

Najczęstsze wady wyprasek obejmują niedolewy, wypływki, zapadnięcia, deformacje, linie łączenia, przypalenia oraz ślady przepływu. Każda z nich może mieć kilka przyczyn związanych z detalem, formą, tworzywem lub parametrami procesu.

Skuteczna eliminacja problemu wymaga więc:

• prawidłowego rozpoznania rodzaju wady,
• kontroli stabilności procesu,
• sprawdzenia przygotowania materiału,
• oceny stanu i konstrukcji formy,
• wprowadzenia udokumentowanych korekt,
• ponownego wykonania prób i kontroli jakości.

Nie istnieje jedno uniwersalne ustawienie rozwiązujące wszystkie problemy. Co więcej, korekta jednego parametru może poprawić jedną cechę wypraski, ale pogorszyć inną. Z tego względu proces powinien być optymalizowany kompleksowo, z uwzględnieniem jakości detalu, czasu cyklu, trwałości formy oraz kosztów produkcji.
