Frezowanie CNC w produkcji form wtryskowych — precyzja do 0,01 mm

Frezowanie CNC odgrywa centralną rolę w nowoczesnej produkcji form wtryskowych. To właśnie ta technologia nadaje wkładkom formującym precyzyjne kształty, których odwzorowanie w gotowych wypraskkach decyduje o jakości i wymiarowej powtarzalności produktów. W dobie coraz wyższych wymagań klientów i rosnącej konkurencji, precyzja do ±0,01 mm stała się nie luksusem, lecz standardem. W tym artykule wyjaśniamy, czym jest frezowanie CNC w produkcji form wtryskowych, jak przebiega, jakie materiały są obrabiane i kiedy warto je uzupełnić innymi technologiami.

Potrzebujesz formy wtryskowej wykonanej z najwyższą precyzją? Zadzwoń do Jean Pierre: tel. +48 48 380 50 80. Nasz park maszynowy obejmuje nowoczesne frezarki CNC 5-osiowe, EDM i WEDM — wszystko w jednym zakładzie w Radomiu.

Czym jest frezowanie CNC w produkcji form wtryskowych?

Frezowanie CNC (Computer Numerical Control) to sterowana komputerowo obróbka skrawaniem, w której narzędzie skrawające (frez) porusza się po zaprogramowanych ścieżkach, usuwając materiał z bloku metalu i nadając mu pożądany kształt. W produkcji form wtryskowych frezowanie CNC służy przede wszystkim do obróbki wkładek formujących — stemplowych i matrycowych — które tworzą wnęki odwzorowujące kształt gotowej wypraski.

Frezowanie CNC w narzędziowni różni się od produkcji seryjnej kilkoma istotnymi cechami. Po pierwsze, każda forma jest unikalnym narzędziem — nie ma tu mowy o powtarzalnej produkcji tych samych elementów. Po drugie, wymagania wymiarowe i jakościowe są wyjątkowo restrykcyjne — każda setna część milimetra odchylenia na wkładce przekłada się na podobne odchylenie na setce tysięcy wyprasek. Po trzecie, obrabiane materiały — twarde stale narzędziowe — są znacznie trudniejsze w obróbce niż typowe stale konstrukcyjne.

Nowoczesne frezarki CNC stosowane w produkcji form wyposażone są w szybkoobrotowe wrzeciono (do 40 000 obr/min), systemy kompensacji termicznej, automatyczną zmianę narzędzi (magazyn 40–120 pozycji) oraz systemy pomiarowe bezpośrednio na maszynie. Dzięki temu możliwe jest prowadzenie długich, bezobsługowych cykli obróbczych z zachowaniem stałej dokładności. Sprawdź naszą ofertę frezowania CNC i konwencjonalnego.

Tolerancje i jakość powierzchni

Precyzja to słowo-klucz w produkcji form wtryskowych. Wymagania wymiarowe stawiane wkładkom formującym są znacznie surowsze niż w typowej produkcji mechanicznej, a ich niespełnienie bezpośrednio przekłada się na problemy z jakością wyprasek.

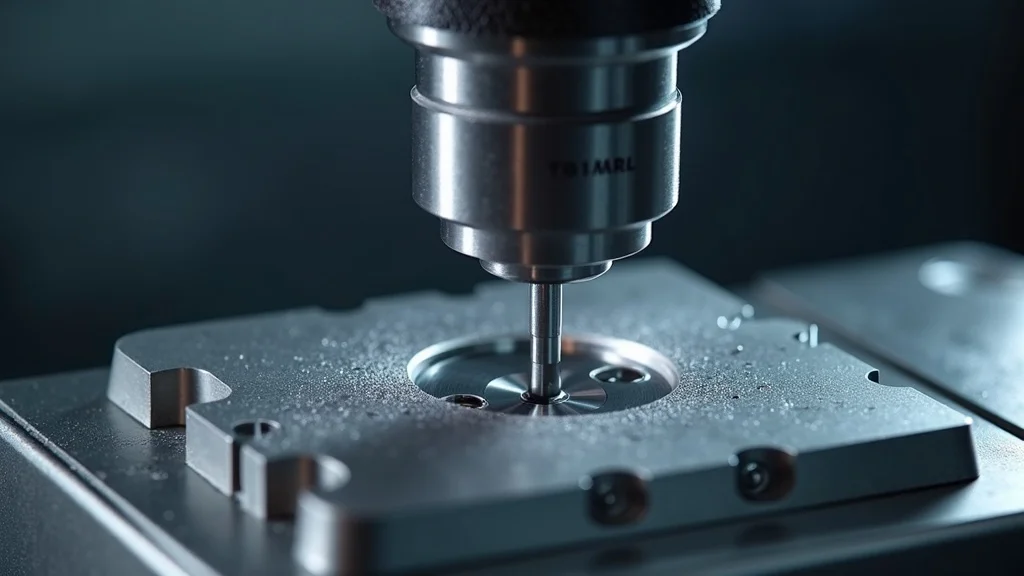

Tolerancje wymiarowe — ±0,01 mm jako standard

Dla krytycznych wymiarów formujących — tych, które bezpośrednio wpływają na wymiary wypraski — standardem jest tolerancja ±0,01 mm (10 µm). W przypadku form do wyrobów o wysokiej precyzji wymiarowej, np. elementów optycznych, medycznych czy złączy elektronicznych, wymagana tolerancja może być jeszcze ostrzejsza — ±0,005 mm.

Osiągnięcie takiej precyzji wymaga nie tylko nowoczesnego parku maszynowego, ale też odpowiednich procedur:

• Stabilizacja termiczna maszyny — frezarka musi pracować przez kilka godzin przed obróbką precyzyjną, aby osiągnąć stabilną temperaturę pracy
• Kalibracja narzędzi — każde narzędzie mierzone jest przed użyciem, a kompensacja długości wprowadzana do sterownika
• Wieloetapowa obróbka — zgrubna, półwykończeniowa i wykończeniowa, każda z własnym naddatkiem i parametrami
• Pomiar w toku obróbki — specjalne sondy pomiarowe zamontowane na maszynie pozwalają na kontrolę wymiaru bez zdejmowania detalu
• Kontrola CMM — finalna weryfikacja wszystkich krytycznych wymiarów na współrzędnościowej maszynie pomiarowej

Chropowatość powierzchni — Ra 0,8 µm i lepsza

Jakość powierzchni formujących mierzona jest parametrem Ra (średnia arytmetyczna odchyleń profilu chropowatości). Wymagania dla poszczególnych zastosowań:

• Ra 0,8 µm — standard dla większości aplikacji przemysłowych; powierzchnia gładka, dobrze się wybarwia
• Ra 0,4 µm — wymagana przy wypraskkach eksponowanych wizualnie (elementy AGD, automotive)
• Ra 0,1 µm — powierzchnia prawie lustrzana; dla elementów optycznych, soczewek, obudów sprzętu medycznego
• Powierzchnia matowa (trawiona, piaskowana) — specjalne tekstury uzyskiwane przez trawienie chemiczne lub piaskowanie wkładek

Frezowanie wykończeniowe drobnymi frezami kulowymi (**Ø0,5–3 mm**) pozwala na uzyskanie powierzchni Ra 0,8–1,6 µm. Lepsze parametry osiąga się przez dodatkowe polerowanie ręczne lub obróbkę EDM z elektroda grafitową o niskiej chropowatości.

Materiały stosowane w frezowaniu form wtryskowych

Właściwy dobór materiału na wkładki formujące to jedna z kluczowych decyzji projektowych. Materiał determinuje trwałość formy, możliwości obróbcze i koszty produkcji. Poniżej omówiono najważniejsze materiały stosowane przy frezowaniu CNC form wtryskowych.

Stal P20 (1.2311) — wszechstronny wybór

Stal P20 to najchętniej stosowana stal na wkładki formujące do form małoseryjnych i średnioseryjnych (do ok. 300 000 cykli). Jest dostępna w stanie wstępnie zahartowanym (28–35 HRC), co eliminuje konieczność obróbki cieplnej po frezowaniu. Łatwo się obrabia, dobrze przyjmuje polerowanie, nadaje się do trawienia chemicznego i powlekania PVD.

Wady P20: stosunkowo niższa twardość ogranicza trwałość przy przetwarzaniu tworzyw ściernych (GF, CF). Nie jest odporna na korozję — wymaga ochrony (olejowanie, powłoka Ni) przy formowaniu tworzyw higrokopijnych.

Stal H13 (1.2344) — królowa form wielkoseryjnych

Stal H13 (chromowo-molibdenowo-wanadowa) to materiał z wyboru do form wielkoseryjnych, zdolnych do realizacji 1 000 000+ cykli. Po hartowaniu osiąga twardość 48–52 HRC, co zapewnia doskonałą odporność na ścieranie. Doskonała odporność na zmęczenie cieplne sprawia, że jest standardem przy formowaniu tworzyw technicznych w podwyższonych temperaturach (PA, PC, PEEK).

Obróbka H13 w stanie hartowanym wymaga narzędzi z twardych gatunków węglika spiekanego (klasa K20–K30) i zachowania odpowiednich parametrów skrawania — mniejsze posuwy, większe obroty, małe naddatki w obróbce wykończeniowej. Ścieżki CNC muszą uwzględniać stałe zaangażowanie narzędzia (trochoidal milling) dla równomiernego zużycia frezu.

Stal 1.2344 — premium do form precyzyjnych

Stal 1.2344 (AISI H13 klasa premium, ESR — Electro Slag Remelted) to uszlachetniona wersja H13, wytwarzana metodą elektrożużlową dla uzyskania jednorodnej struktury bez mikroporowatości i segregacji. Jest stosowana przy formach o najwyższych wymaganiach: wielogniazdowych, do wyrobów optycznych, medycznych i motoryzacyjnych klasy A. Jednorodność struktury przekłada się na równomierne polerowanie lustrzane — kluczowe przy aplikacjach optycznych.

Aluminium 7075 — szybkie formy prototypowe

Stop aluminium 7075 (Al-Zn-Mg-Cu) to wybór do form prototypowych i form niskoprodukcyjnych (do 10 000–50 000 cykli). Aluminium jest ok. 6–8 razy lżejsze od stali, co ułatwia manipulację przy dużych formach. Szybkość obróbki CNC aluminium jest kilkakrotnie wyższa niż stali narzędziowej — formy aluminiowe są gotowe znacznie szybciej i taniej. Doskonała przewodność cieplna aluminium to dodatkowa zaleta — krótsze czasy chłodzenia, szybsze cykle.

Ograniczenia aluminium: niższa twardość (140–180 HB), niższa odporność na ścieranie i korozję. Nie nadaje się do przetwarzania tworzyw ściernych ani do form pracujących z wysokimi ciśnieniami i temperaturami. Często stosowane jako uzupełnienie — forma prototypowa z aluminium, produkcyjna ze stali H13.

Frezowanie 3-osiowe vs 5-osiowe

Jednym z kluczowych parametrów frezarki CNC jest liczba osi — określa, jak skomplikowane geometrie można obrabiać bez przestawiania detalu. W produkcji form wtryskowych dominują maszyny 3-osiowe i 5-osiowe, każda z właściwym zastosowaniem.

Frezowanie 3-osiowe (X, Y, Z)

Frezarka 3-osiowa porusza narzędziem w trzech prostopadłych kierunkach: wzdłuż osi X (lewo-prawo), Y (przód-tył) i Z (góra-dół). To podstawowe i najczęściej stosowane rozwiązanie w narzędziowniach form wtryskowych. Sprawdza się doskonale do:

• Obróbki płaszczyzn i prostych kieszeni
• Frezowania kształtowego prostych profili krzywoliniowych
• Obróbki wkładek o geometrii dostępnej „z góry” bez podcięć
• Wiercenia, gwintowania otworów, planowania powierzchni

Ograniczenie: przy złożonych kształtach konieczne jest wielokrotne przestawianie detalu (refiksturing), co zwiększa czas setup i ryzyko błędów przy ponownym bazowaniu.

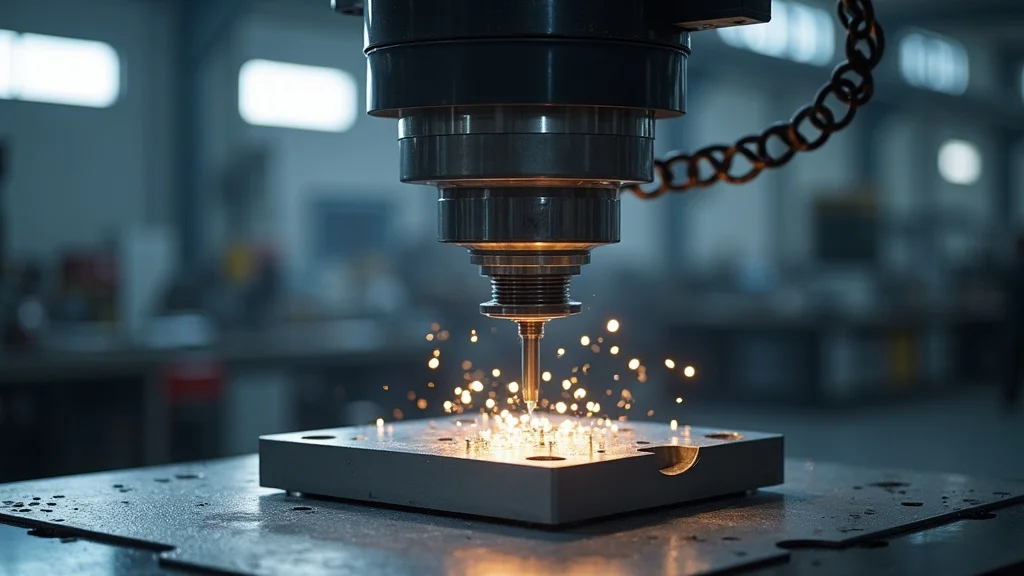

Frezowanie 5-osiowe (X, Y, Z + A + B/C)

Frezarka 5-osiowa dodaje dwie osie obrotowe (zazwyczaj A i B lub A i C), które pozwalają na pochylanie i obracanie narzędzia lub stołu. Dzięki temu możliwa jest obróbka skomplikowanych geometrii z jednego zamocowania, w tym:

• Powierzchni podcięciowych (undercuts) — np. skomplikowane geometrie formujące
• Głębokich, wąskich kieszeni z dobiciem skośnym — frez pracuje pod kątem, co zmniejsza drgania i poprawia jakość
• Powierzchni swobodnych (freeform) o złożonych krzywiznach — np. formy do elementów motoryzacyjnych klasy A
• Dokładnego pozycjonowania frezu prostopadle do powierzchni — kluczowe dla jakości obróbki wykończeniowej

Główna zaleta obróbki 5-osiowej to wyższa dokładność — jedna operacja bazowania eliminuje błędy kumulacji tolerancji przy kilku zamocowaniach. Dodatkową korzyścią jest możliwość użycia krótszych narzędzi (pochylenie wrzeciona), co redukuje drgania i pozwala na lepszą jakość powierzchni oraz wyższe posuwy.

Kiedy wybieramy 3-osiowe, a kiedy 5-osiowe? Geometrie proste, kieszenie ortogonalne, elementy obrabiane z kilku ustawień — 3-osie w zupełności wystarczą. Złożone kształty 3D, głębokie kieszenie o zmiennym kącie, skosy i podcięcia — tutaj 5-osie jest niezbędne lub znacząco tańsze w realizacji niż wielokrotne przestawianie na maszynie 3-osiowej.

Kiedy frezowanie CNC, a kiedy EDM lub WEDM?

Frezowanie CNC, mimo swojej wszechstronności, ma ograniczenia. Są kształty i sytuacje, w których lepszym rozwiązaniem jest elektroerozja — EDM (drążenie elektroerozyjne wgłębne) lub WEDM (cięcie drutem elektroerozyjnym). Doświadczony producent form wtryskowych wie, kiedy stosować każdą z tych technologii, a w wielu przypadkach łączy je w jednym projekcie.

Kiedy stosuje się drążenie EDM?

Drążenie EDM stosuje się w następujących sytuacjach:

• Wąskie, głębokie kieszenie (thin ribs) — gdy stosunek głębokości do szerokości przekracza możliwości frezowania (np. żebra o szerokości 0,3 mm i głębokości 5 mm)
• Ostre narożniki wewnętrzne — frez ma zawsze pewien promień, EDM z elektrodą prostopadłościenną daje idealnie ostry naroże
• Bardzo twarde materiały — EDM obrabia materiał bez kontaktu mechanicznego, więc twardość nie ma znaczenia (może obrabiać nawet metale po hartowaniu do 65 HRC)
• Powierzchnie formujące z teksturą EDM — charakterystyczna matowa powierzchnia EDM (spark erosion texture) jest pożądana przy niektórych wyrobach

Kiedy stosuje się cięcie drutem WEDM?

Cięcie drutem WEDM to metoda z wyboru dla:

• Stempli i matryc o złożonym profilu 2D — filigrany konturowe wykonywane z jednego przejścia drutu z dokładnością ±0,003 mm
• Suwaki form — elementy suwaków wymagają precyzyjnego profilu liniowego
• Wkładki pod gorący kanał — otwory na dysze gorącego kanału z ścisłymi tolerancjami pozycji
• Elementy po hartowaniu — WEDM nie generuje naprężeń termicznych, nie zmienia mikrostruktury materiału

Typowy przepływ procesu: CNC + EDM + WEDM

W praktyce produkcja złożonej formy wtryskowej przebiega wieloetapowo, angażując wszystkie technologie:

• Frezowanie CNC — obróbka zgrubna i półwykończeniowa bryły wkładki; uformowanie głównych kształtów 3D
• Drążenie EDM — obróbka wąskich kieszeni, ostrych narożników, tekstur
• WEDM — wycinanie stempli, suwaków, wkładek z profilu
• Szlifowanie — planowanie powierzchni podziału, płaskość i prostopadłość
• Polerowanie — przygotowanie powierzchni formujących do wymaganej chropowatości

Producent posiadający wszystkie te technologie pod jednym dachem — jak Jean Pierre — może optymalizować kolejność operacji i skracać czas realizacji, zamiast wysyłać wkładki do podwykonawców.

Masz projekt formy wymagający frezowania CNC, EDM i WEDM? Jean Pierre realizuje pełny proces we własnym zakładzie w Radomiu. Zadzwoń: +48 48 380 50 80 lub sprawdź nasze usługi: formy wtryskowe, toczenie CNC.

Jean Pierre — frezowanie CNC form w Radomiu

Jean Pierre to doświadczony producent form wtryskowych z siedzibą w Radomiu, działający nieprzerwanie od 1993 roku. Przez ponad trzy dekady wypracowaliśmy kompleksowe kompetencje w zakresie obróbki skrawaniem, które pozwalają nam realizować nawet najbardziej wymagające projekty form.

Nasz park frezarski

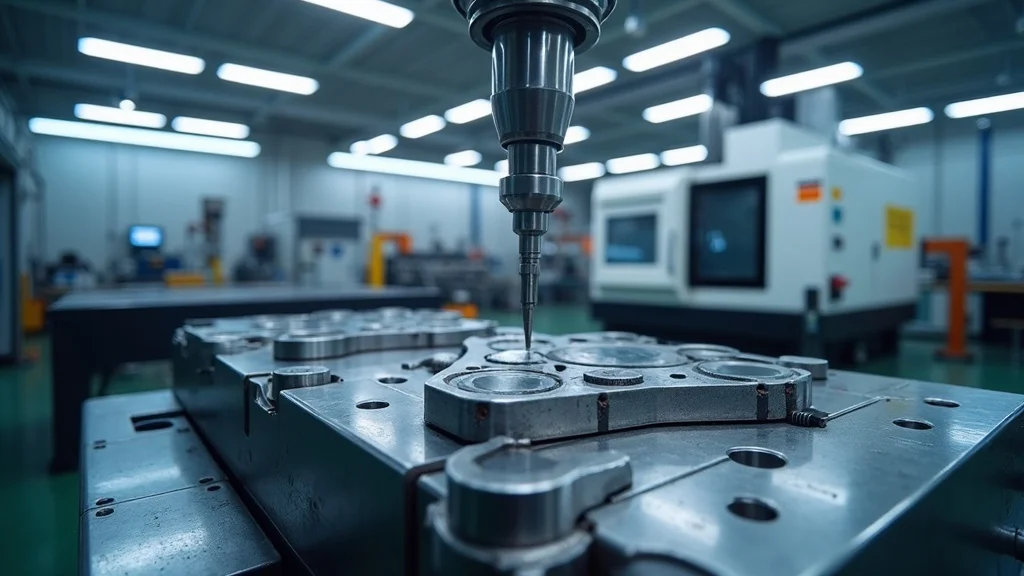

W naszym zakładzie pracują nowoczesne frezarki CNC zarówno 3-osiowe, jak i 5-osiowe, wyposażone w szybkoobrotowe wrzeciona i systemy pomiarowe on-machine. Pozwala to na obróbkę wkładek o złożonej geometrii z tolerancją ±0,01 mm bez konieczności angażowania podwykonawców.

Frezowanie CNC uzupełniamy o:

• Drążenie EDM — elektroerozja wgłębna dla kształtów niedostępnych dla frezu
• Cięcie drutem WEDM — precyzyjne wycinanie stempli i matryc
• Toczenie CNC — obróbka elementów obrotowych formy (trzpienie, tuleje)
• Szlifowanie — obróbka wykończeniowa płaszczyzn i prowadnic
• Pomiary CMM — 100% kontrola wymiarowa gotowych wkładek

Nasze realizacje i kompetencje

Realizujemy formy do tworzyw standardowych (PP, PE, PS, ABS) i technicznych (PA, PC, POM, PEEK). Obsługujemy klientów z branży motoryzacyjnej, elektronicznej, AGD, medycznej i opakowaniowej. Każdy projekt traktujemy indywidualnie — od analizy modelu 3D, przez projekt formy, aż po próby i odbiór narzędzia.

Lokalizacja w Radomiu (ok. 100 km od Warszawy) zapewnia łatwą dostępność dla klientów z centralnej i południowej Polski. Obsługujemy też klientów zagranicznych — posługujemy się językiem angielskim i niemieckim.

Skontaktuj się z nami: Jean Pierre, Radom
Tel.: +48 48 380 50 80
Więcej informacji: producent form wtryskowych

FAQ — frezowanie CNC w produkcji form wtryskowych

1. Jaką dokładność osiąga się przy frezowaniu CNC wkładek formujących?

Przy frezowaniu CNC wkładek formujących standardowo osiągamy tolerancję wymiarową ±0,01 mm (10 µm) na krytycznych powierzchniach. W przypadku specjalnych aplikacji możliwe jest osiągnięcie ±0,005 mm. Każda wkładka jest mierzona na współrzędnościowej maszynie pomiarowej (CMM), a klient otrzymuje pełny raport pomiarowy.

2. Jaka jest różnica między frezowaniem 3-osiowym a 5-osiowym?

Frezowanie 3-osiowe porusza narzędziem w trzech prostopadłych kierunkach i sprawdza się do prostych geometrii. Frezowanie 5-osiowe dodaje dwie osie obrotu, umożliwiając obróbkę złożonych powierzchni 3D z jednego zamocowania — bez przestawiania detalu, z wyższą dokładnością i możliwością użycia krótszych (sztywniejszych) narzędzi.

3. Jakie materiały można frezować CNC przy produkcji form wtryskowych?

Frezujemy stale narzędziowe P20, H13, 1.2344 zarówno w stanie miękkim (przed hartowaniem), jak i po hartowaniu (do ok. 56 HRC). Frezujemy też aluminium 7075 na formy prototypowe. Stosujemy narzędzia z węglika spiekanego i CBN (cubic boron nitride) dopasowane do każdego materiału.
